Valise Audit LoRaWAN™ | Tests de couverture réseau LoRa

LoRaWAN™ActilityObjeniousOrangeAndroid
Précâblée, préconfigurée et autonome en énergie grâce à sa batterie intégrée, notre valise Audit LoRaWAN permet d’effectuer des tests de couverture d’un réseau LoRa avant déploiement d’un écosystème IoT (passerelles + capteurs LoRaWAN).

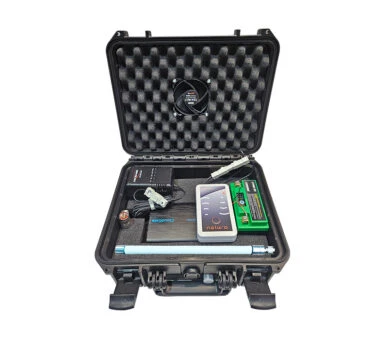

Composition de la valise :

  • Une passerelle LoRaWAN CloudGate IoT/M2M
  • Un testeur de couverture de réseau LoRaWAN™
  • Une antenne LoRa® 868 compact
  • Une antenne LoRa® 868 en fibre de verre
  • Une batterie 12V
  • Un chargeur de batterie
Référence VALISE-AUDIT-LORA1Catégories : , Question / Quote
PDF


La valise Audit LoRaWAN de GigaConcept permet de réaliser des tests de couverture LoRa et des mesures terrain en situation réelle (intérieur/extérieur) avant le déploiement d’un écosystème LoRa® sur site.

Un test de couverture réseau permet notamment de définir le nombre de passerelles nécessaires au projet, de cartographier leur positionnement optimal au sein du parc, et de déterminer le type de capteurs à installer.

Autonome en énergie, la valise Audit IoT se place partout où cela est nécessaire et se déplace sans coupure de réseau afin de pouvoir définir les emplacements stratégiques pour un rayonnement optimal.

Les déploiements d’objets connectés ne cessent de croître ; chaque année, des millions de capteurs IoT sont installés dans les villes (Smart Cities), les bâtiments (Smart Building), industries (Smart Industry) et entreprises (Smart Office).
Un audit s’avère indispensable en cas de projet de déploiement car il permet de valider une couverture réseau effective et de bonne qualité sur l’ensemble des zones exigibles avant installation.

VALISE AUDIT LORA1 Cartographie

Il est ainsi possible de lancer un test en respectant l’emplacement final de la passerelle, notamment lorsqu’il est imposé par le Client (local technique, baie serveur, salle des machines, etc.), mais aussi en simulant l’emplacement final de l’antenne extérieure grâce à un déport d’antenne.

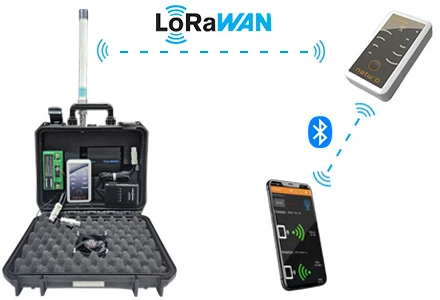

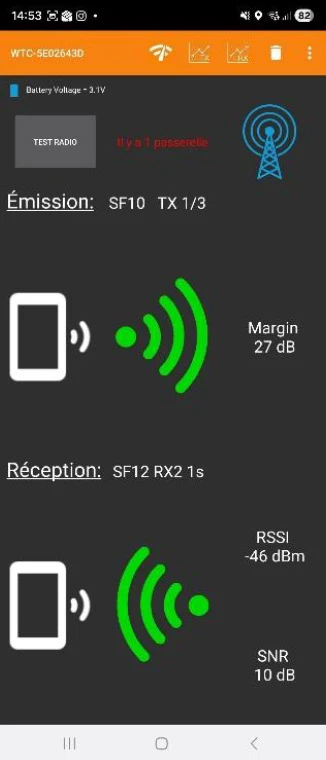

Une fois la valise positionnée et connectée, le testeur de réseau associé permet de mesurer l’intensité du signal (RSSI et SNR) aux différents endroits testés pour l’installation des capteurs.

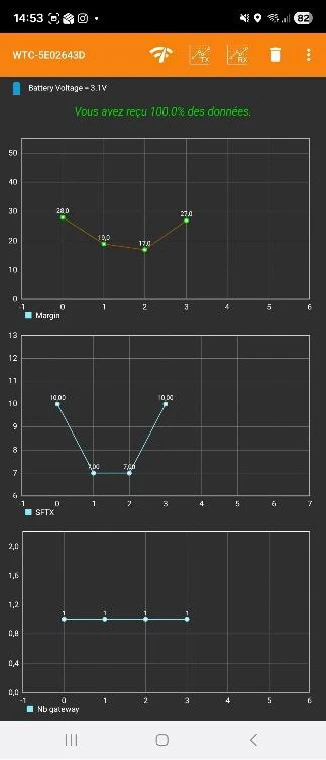

Grâce à l’application mobile fournie, il est possible de connaître la puissance radio et l’intensité du signal afin de constituer un réseau performant et efficace. Mais surtout, s’assurer que tous les capteurs auront un signal suffisant pour émettre et recevoir des données.

La valise dispose d’une autonomie non-stop de 48h à 72h. Elle est donc capable de réaliser plusieurs audits sans la recharger.

VALISE AUDIT LORA1 Image1
NB : En cas de besoin, nos équipes se tiennent à vos côtés pour vous accompagner afin d’assurer un premier audit dans les règles.

Il est ainsi possible de lancer un test en respectant l’emplacement final de la passerelle, notamment lorsqu’il est imposé par le Client (local technique, baie serveur, salle des machines, etc.), mais aussi en simulant l’emplacement final de l’antenne extérieure grâce à un déport d’antenne.

Une fois la valise positionnée et connectée, le testeur de réseau associé permet de mesurer l’intensité du signal (RSSI et SNR) aux différents endroits testés pour l’installation des capteurs.

Grâce à l’application mobile fournie, il est possible de connaître la puissance radio et l’intensité du signal afin de constituer un réseau performant et efficace. Mais surtout, s’assurer que tous les capteurs auront un signal suffisant pour émettre et recevoir des données.

La valise dispose d’une autonomie non-stop de 48h à 72h. Elle est donc capable de réaliser plusieurs audits sans la recharger.

Cas d’usage

Le déploiement d’un réseau LoRaWAN™ privé sur ses propres infrastructures permet de réduire les coûts récurrents d’un réseau publique et de rester propriétaire du réseau et des données.

Notre valise audit est depuis plusieurs années utilisée sur des sites en tout genre (gares, bâtiments de société, lieux publiques…etc)

Dans le cas d’un audit dans un bâtiment, de nombreux facteurs peuvent être source de zones grises voire blanches : le nombre d’étages, la constitution et l’épaisseur des murs, les accès sous-sol, etc.


Principe de fonctionnement

Visuel Photo Building

Sur site, positionnez la valise à l’endroit où il a été prévu d’installer la passerelle. Il s’agit en général d’un endroit propice (local technique, salle des machines…etc) mais nos boitiers étanches pour passerelles CloudGate permettent aussi des installations en extérieur.

Connectez l’une des deux antennes fournies : pour plus de facilité en intérieur, l’antenne compacte AP11-868 peut se brancher directement sur la passerelle LoRaWAN™.

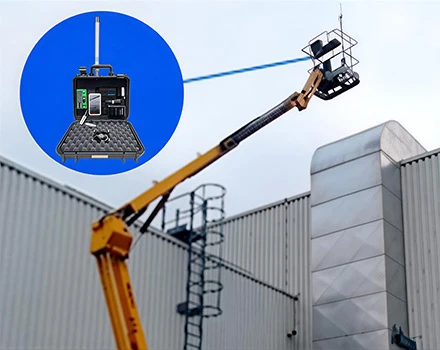

L’antenne en fibre de verre est plus performante et idéale pour l’extérieur. N’étant toutefois pas directement connectable à la passerelle, elle se fixe directement sur la valise grâce à un connecteur prévu à cet effet. En outre, ce connecteur extérieur permet de déporter l’antenne (sur le toit par exemple) en utilisant un câble de type LMR400 (non fourni).

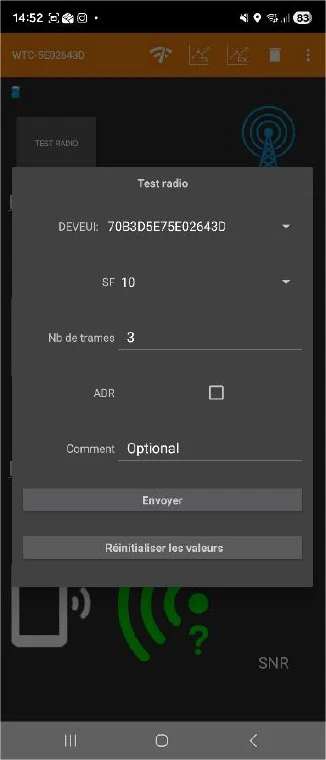

Une fois alimentée, la phase de démarrage est d’environ 2 minutes. Allumez le testeur réseau, exécutez l’application mobile fournie et effectuez un premier test à proximité de la valise afin de valider la bonne communication entre les deux appareils.

Ensuite, vous pouvez vous éloigner et tester tout les endroits où un capteur doit être posé ; vous validez et cartographiez ainsi une réception sans faille aux endroits où les capteurs sont prévus d’être installés.

VALISE AUDIT LORA1 Application1
VALISE AUDIT LORA1 Application2
VALISE AUDIT LORA1 Application3
VALISE AUDIT LORA1 Application4
VALISE AUDIT LORA1 Application1
VALISE AUDIT LORA1 Application2
VALISE AUDIT LORA1 Application3

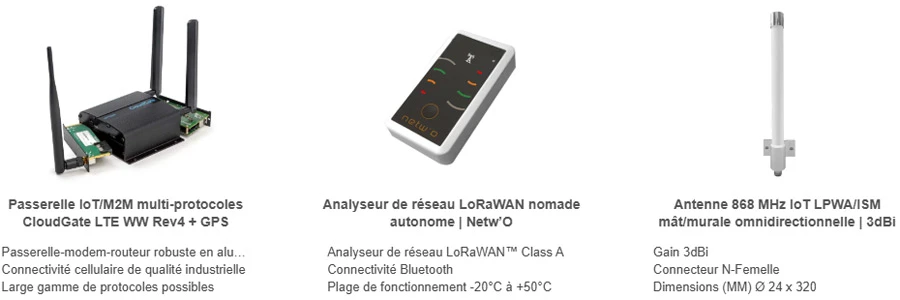

Contenu de la valise

  • Une passerelle LoRaWAN™ CloudGate IoT/M2M
  • Un testeur de couverture de réseau LoRaWAN™
  • Une antenne LoRa® AP11-868
  • Une antenne LoRa® fibre de verre
  • Une batterie 12V + chargeur de batterie

Caractéristiques physiques

  • Dimensions : 56 x 34,5 x 23 cm
  • Poids : 13.70 Kg

VALISE AUDIT LORA1 Image3
VALISE AUDIT LORA1 Image4
VALISE AUDIT LORA1 Image5
VALISE AUDIT LORA1 Image6

Exemple concret sur site

Pour tester la capacité de couverture LoRaWAN™ au sein d’une zone industrielle mêlant structures béton et métalliques, la position de la valise a été définie en fonction de la zone à couvrir.

La valise est donc positionnée à un point central (en bleu) simulant l’emplacement et la hauteur de l’antenne principale.

Le testeur de réseau est ensuite placé partout où un besoin de réception est attendu, notamment pour l’installation de capteurs LoRaWAN™.

Le niveau de RSSI est alors mesuré sur l’ensemble des points souhaités, ici schématisé selon un code couleur :

    Vert     : Bonne réception (RSSI > -110)
 Orange   : Réception moyenne (-120 < RSSI <= -110)
  Rouge   : Mauvaise réception (RSSI < -120)

NB : Sur cet exemple, les points rouges correspondent aux mesures réalisées en sous-sol.

VALISE AUDIT LORA1 Image8
VALISE AUDIT LORA1 Image7

Bilan

L’emplacement de l’antenne principale est donc viable pour offrir une bonne couverture du site, même à l’intérieur des bâtiments. Seuls les sous-sols reçoivent un réseau faible ; mais parfaitement utilisable.

NB: En cas de zones blanches en sous-sol, plusieurs solutions sont possibles en fonction du nombre de capteurs concernés dont l’installation d’une passerelle supplémentaire, ou simplement l’installation d’un amplificateur LoRaWAN™ avec déport d’antenne.



NB : Retrouvez des informations supplémentaires (graphiques et/ou schémas) dans le PDF.
