Analyseur de réseaux GSM 4G-LTE / 3G / 2G
Analyseur de réseaux nomade multi-opérateurs avec SIM et batterie intégrée.
- 1 Testeur de réseaux 4G/3G/2G + carte SIM multi opérateurs
- 1 câble Ethernet
- 1 câble USB-A vers USB-C
- 1 câble USB-C vers USB-C
- 1 adaptateur USB-C vers USB-C/RJ45
- 1 alimentation avec ses adaptateurs : US, EU, UK

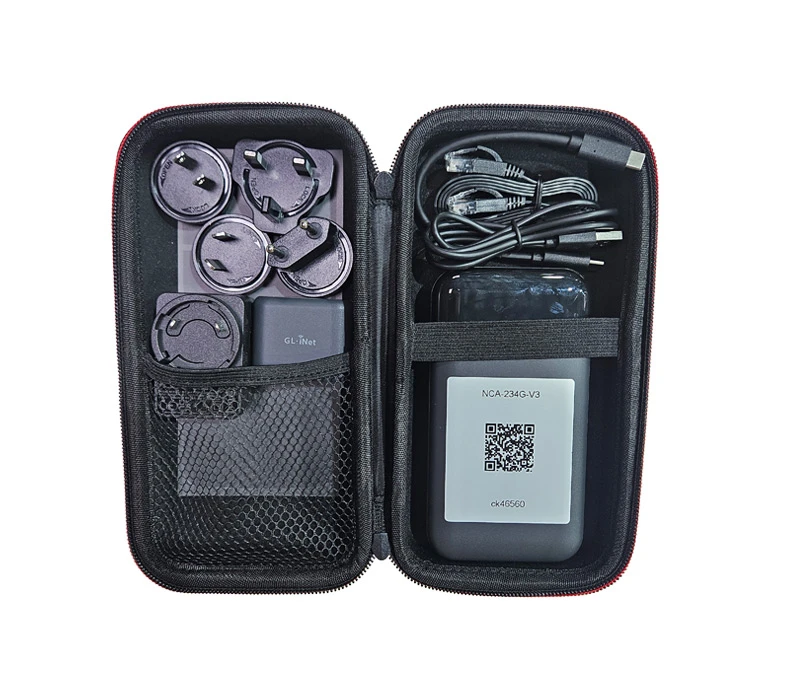

- 1 housse de transport
Le NCA-234G v3 est un analyseur de réseaux GSM (4G-LTE/3G/2G) capable de tester les stations relais des principaux opérateurs télécoms (grâce à une carte SIM multi-opérateurs intégrées) et de fournir des résultats précis sur leurs performances respectives.
Grâce à son application mobile dédiée (Network Cell Analyzer, disponible pour IOS et Android), cet analyseur de réseaux GSM délivre des valeurs fidèles qui tiennent notamment compte des contraintes environnementales inhérentes aux lieux où les tests sont effectués (cloisons, étages, murs, autres ondes radios perturbatrices).
Contrairement aux autres applications existantes, le NCA-234G v3 ne consulte et ne s’appuie sur aucune base de données en ligne ; les antennes relais environnantes sont directement scannées, identifiées, et analysées en temps réel depuis la zone testée (en intérieur comme en extérieur).
Sa batterie intégrée rechargeable (7000 mAh) lui permet une autonomie de 5 à 7 heures, selon utilisation.
Bandes couvertes
| LTE | B1/2/3/4/5/7/8/12/13/14/18/19/20/25/26/28/66/71/38/39/40/41 |
| WCDMA | B1/2/4/5/6/8/19 |
Fonctionnement
A l’issue d’un premier scan, l’application remonte les informations des valeurs suivantes :
- 4G : RSSI, RSRP, RSRQ, SINR
- 3G : RSSI, EC/IO
- 2G : RSSI, RXQUAL
Un résumé permet d’identifier le meilleur réseau des différents opérateurs disponibles à l’endroit où se trouve le testeur.
L’application propose ensuite une vue détaillée par opérateur, et un rafraichissement du scan automatique sur la station sélectionnée.
Dans ce mode, un ping est lancé toutes les 5 secondes afin de réaliser une analyse en mouvement, ou encore de constater l’influence de l’environnement sur une période donnée.
Une fonction indispensable pour les installateurs et intégrateurs qui s’en servent de positionneur d’antennes, par exemple.
Parmi les informations de base reçues :
- Bandes de fréquence
- Opérateurs (Orange / SFR / Bouygues…)
- Technologie 4G / 3G / 2G
A la fin du scan global, les résultats des analyses sont exportables* au format .csv.
Il est ensuite possible de transmettre le fichier, ou de l’ouvrir directement dans un tableur de type Excel©.
*NB : L’activation du GPS sur votre mobile est nécessaire pour les valeurs de latitude et longitude enregistrées dans l’export.

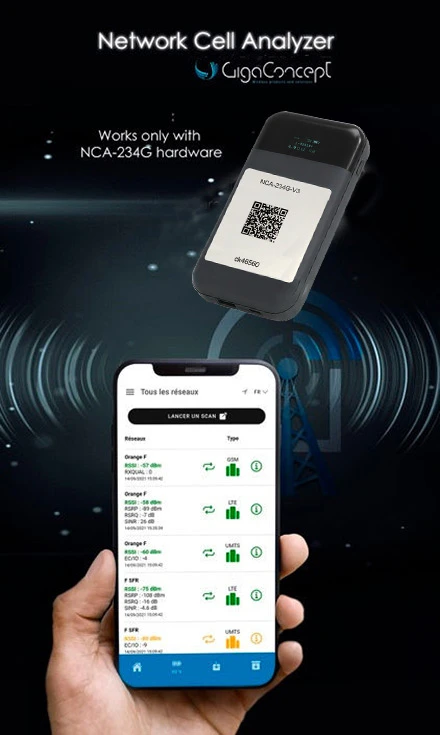

Captures d’écran de l’application mobile
ㅤ
Caractéristiques Techniques
| CPU | Qualcomm QCA9531, @650MHz |
| Mémoire / Stockage | DDR2 128 Mo / NOR Flash 16Mo + NAND Flash 128Mo |
| Protocol | IEEE 802.11a/b/g/n/ac |
| Vitesse Wi‑Fi | • 2,4 GHz (300 Mbps) • 5 GHz (433 Mbps) |
| Antennes | Antennes internes |
| Réseau cellulaire | CAT4 |
| Batterie | Batterie lithium polymère rechargeable intégrée de 7000 mAh |
| Port pour carte TF | 1× emplacement MicroSD (jusqu’à 1 To max) |
| Port USB | 1× USB 2.0 |
| Port Ethernet | 1× port Fast Ethernet (compatible via station d’accueil) |
| Vitesse Ethernet | 10/100 Mbps |
| Entrée d’alimentation | USB Type‑C, 5V / 2A |
| Consommation | En fonctionnement à pleine capacité : < 6W (hors périphériques USB externes) |
| Dimensions | 145 × 77,5 × 23,5 mm |
| Poids | 285 g |

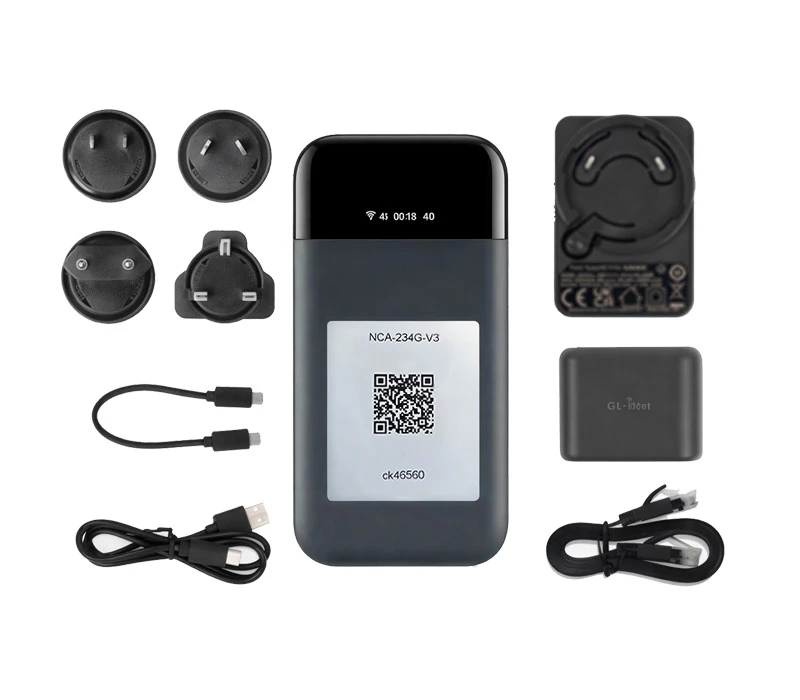

Inclus dans le pack :
- 1 testeur de réseaux 4G/3G,
- 1 câble Ethernet,
- 1 câble USB-A vers USB-C
- 1 câble USB-C vers USB-C
- 1 adaptateur USB-C vers USB-C/RJ45
- 1 alimentation avec ses adaptateurs : US, EU, UK
- 1 housse de transport
- 1 carte SIM** multi-opérateurs avec 2 ans d’abonnement préchargés, à raison d’une consommation de 5mb max/mensuel*
** L’usage de la carte SIM hors NCA-234G est interdit. La carte sera immédiatement bloquée en cas d’utilisation annexe ou dépassant les 5Mb par mois. En cas de blocage suite à un dépassement, vous devrez nous contacter pour un ajout de forfait, ou attendre le mois suivant pour pouvoir réutiliser le NCA-234G.
► Vous pouvez télécharger la notice d’utilisation ici
► Réabonnement d’un an disponible ici.
