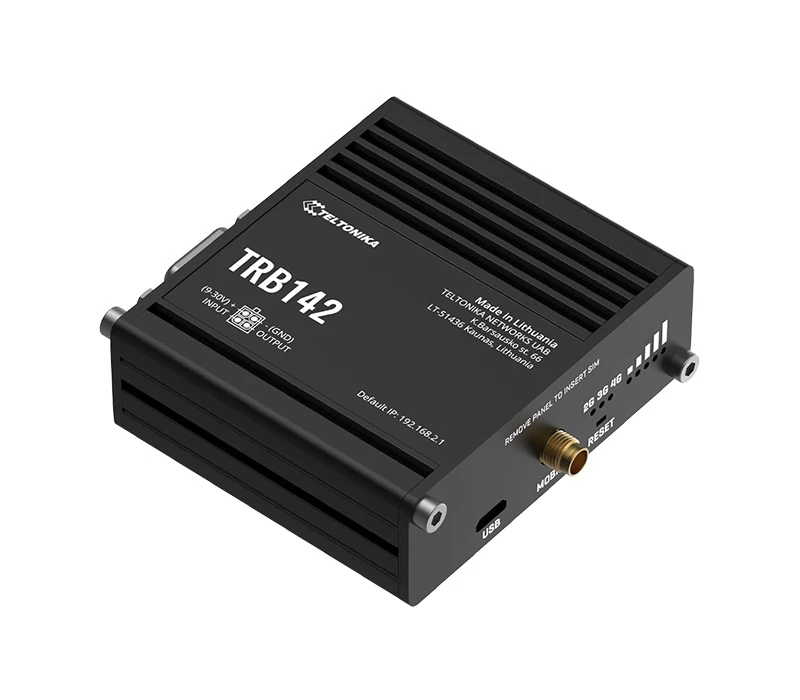

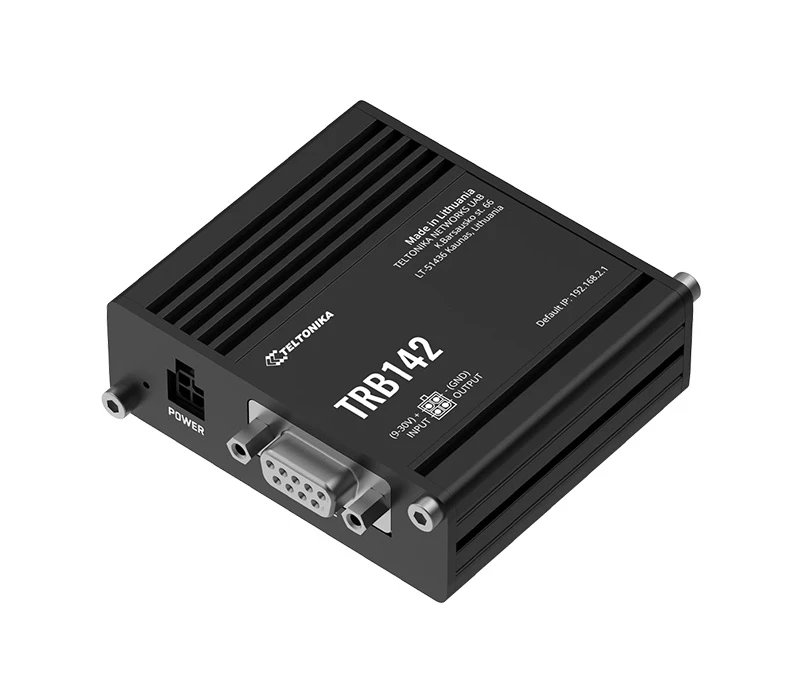

Passerelle 4G-LTE Cat 1 RS232 | TRB142
Passerelle 4G-LTE Cat 1 vers RS232 adaptée à une utilisation dans les environnements industriels. Boitier compact en aluminium durci, fonctionnalités VPN avancées.
- 4G-LTE Cat 1
- Interface RS232
- 2 E/S digitales analogiques
- 1 emplacement mini SIM
- 1 connecteur d’alimentation à 4 broches
- 1 SMA
La passerelle 4G-LTE Cat 1 TRB142 est idéale pour le contrôle à distance d’un appareil IoT via l’interface série RS232. Compacte et robuste, elle dispose d’une large gamme de tensions d’alimentation, et est compatible avec le système de gestion à distance (RMS).
La passerelle TBR142 fonctionne sur le système d’exploitation RutOS, conçu pour être utilisé dans les applications industrielles les plus complexes.
Basé sur le système d’exploitation Linux, il offre un large éventail de fonctions logicielles, telles que le contrôle via SMS, pare-feu, OpenVPN, IPsec, RMS et FOTA.
Caractéristiques techniques
MOBILE | |
| Module mobile | 4G (LTE) – Cat 1 jusqu’à 10 Mbps, 3G – Jusqu’à 42 Mbps, 2G – Jusqu’à 236,8 kbps |
| Statut | Force du signal (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP Octets envoyés/reçus, bande connectée, IMSI, ICCID. |
| SMS/Appel | Statut SMS, configuration SMS, envoi/lecture de SMS via HTTP POST/GET, EMAIL vers SMS, SMS vers EMAIL, SMS vers HTTP, SMS vers SMS, SMS programmé, réponse automatique SMS, utilitaires d’appel |
| USSD | Prend en charge l’envoi et la lecture de messages de données de service supplémentaires non structurées |
| Liste Noir/Blanc | Liste noire/blanche des opérateurs |
| Gestion de bande | Verrouillage de la bande, affichage de l’état de la bande utilisée |
| APN | APN automatique |
| Pont | Connexion directe (pont) entre le FAI mobile et l’appareil sur le réseau local |
| Relais | Passerelle attribue son adresse IP WAN mobile à un autre appareil sur le réseau local |
| Plusieurs PDN | Possibilité d’utiliser différents PDN pour plusieurs accès et services réseau |
RÉSEAU | |
| Routage | Routage statique |
| Protocoles réseau | TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SMTP, SSL v3, TLS, PPP, SSH, DHCP, SNMP, MQTT |
| Surveillance de la connexion | Ping Reboot, Wget Reboot, Periodic Reboot, LCP et ICMP pour l’inspection des liens |
| Pare-feu | Transferts de port, règles de trafic, règles personnalisées |
| DHCP | Allocation IP statique et dynamique |
| QoS / SQM (planifié) | File d’attente prioritaire du trafic par source/destination, service, protocole ou port |
| DDNS | Pris en charge > 25 fournisseurs de services, d’autres peuvent être configurés manuellement |
| SSHFS | Possibilité de monter un système de fichiers distant via le protocole SSH |
SÉCURITÉ | |
| Authentification | Clé pré-partagée, certificats numériques, certificats X.509 |
| Pare-feu | Les règles de pare-feu préconfigurées peuvent être activées via l’interface Web, une configuration de pare-feu illimitée via la CLI ; NAT ; NAT-T |
| Prévention des attaques | Prévention DDOS (protection contre les inondations SYN, prévention des attaques SSH, prévention des attaques HTTP/HTTPS), prévention des analyses de ports (SYN-FIN, SYN-RST, X-mas, indicateurs NULL, attaques par analyse FIN) |
| Contrôle des quotas mobiles | Configuration des limites de données personnalisées pour la carte SIM |
| Filtre WEB | Liste noire pour bloquer les sites Web indésirables, liste blanche pour spécifier uniquement les sites autorisés |
| Contrôle d’accès | Contrôle d’accès flexible des paquets TCP, UDP, ICMP, filtre d’adresse MAC |
VPN | |
| OpenVPN | Plusieurs clients et un serveur peuvent fonctionner simultanément, 12 méthodes de cryptage |
| Cryptage OpenVPN | DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC |
| IPsec | IKEv1, IKEv2, prend en charge jusqu’à 5 x tunnels VPN IPsec (instances), avec 5 méthodes de cryptage (DES, 3DES, AES128, AES192, AES256) |
| GRE | tunnel GRE |
| PPTP, L2TP | Les services client/serveur peuvent s’exécuter simultanément, prise en charge de L2TPv3 |
| ZeroTier | VPN de ZeroTier |
| WireGuard | Prise en charge du client et du serveur VPN WireGuard |
MODES DE COMMUNICATION SÉRIE | |
| Modes | Console, OverIP, Modem (contrôle total ou partiel), maître Modbus RTU, passerelle MODBUS, client NTRIP (en projet) |
ESCLAVE MODBUS TCP | |
| Filtrage des identifiants | Répondre à un ID dans la plage [1;255] ou à n’importe quel |
| Autoriser l’accès à distance | Autoriser l’accès via le WAN |
| Registres personnalisés | Bloc de registre personnalisé MODBUS TCP, qui permet de lire/écrire dans un fichier à l’intérieur du routeur, et peut être utilisé pour étendre la fonctionnalité esclave MODBUS TCP |
MAÎTRE MODBUS TCP | |
| Fonctions prises en charge | 01, 02, 03, 04, 05, 06, 15, 16 |
| Formats de données pris en charge | 8 bits : INT, UINT ; 16 bits : INT, UINT (MSB ou LSB en premier) ; 32 bits : float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC), HEX, ASCII |
MODBUS RTU MAÎTRE | |
| Débits en bauds pris en charge | De 300 à 115200 |
| Fonctions prises en charge | 01, 02, 03, 04, 05, 06, 15, 16 |
| Formats de données pris en charge | 8 bits : INT, UINT ; 16 bits : INT, UINT (MSB ou LSB en premier) ; 32 bits : float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC), HEX, ASCII |
| Nombre de bits de données | De 5 à 8 |
| Nombre de bits d’arrêt | 1 ou 2 |
| Parité | Aucun, Pair, Impair |
| Contrôle de flux | Aucun, RTS/CTS, Xon/Xoff |
PASSERELLE MQTT | |
| passerelle | Permet d’envoyer des commandes et de recevoir des données du maître MODBUS via le courtier MQTT |
DNP3 | |
| Modes pris en charge | Maître TCP, station externe DNP3, maître RTU |
DONNÉES AU SERVEUR | |
| Protocole | HTTP(S), MQTT, Azure MQTT, Kinesis |
SUIVI & GESTION | |
| INTERFACE UTILISATEUR WEB | HTTP/HTTPS, état, configuration, mise à jour du micrologiciel, CLI, dépannage, journal système, journal du noyau |
| FOTA | Mise à jour du firmware à partir du serveur, notification automatique |
| SSH | SSH (v1, v2) |
| SMS | Statut SMS, configuration SMS, envoi/lecture de SMS via HTTP POST/GET |
| Appel | Redémarrage, état, marche/arrêt des données mobiles, sortie marche/arrêt, réponse/raccroche avec une minuterie |
| TR-069 | OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem |
| MQTT | Courtier MQTT, éditeur MQTT |
| JSON-RPC | API de gestion sur HTTP/HTTPS |
| MODBUS | État/contrôle MODBUS TCP |
| RMS | Système de gestion à distance (RMS) de Teltonika |
PLATEFORMES IoT | |
| Cloud of Things | Permet de surveiller : les données de l’appareil, les données mobiles, les informations sur le réseau, la disponibilité |
| ChoseWorx | Permet de surveiller : le type de WAN, le nom de l’opérateur mobile IP WAN, la force du signal mobile, le type de réseau mobile |
| Cumulocité | Permet de surveiller : le modèle de l’appareil, la révision et le numéro de série, l’ID de la cellule mobile, l’ICCID, l’IMEI, le type de connexion, l’opérateur, la force du signal, le type de WAN et l’IP |
| Azure IoT Hub | Peut envoyer l’adresse IP de l’appareil, nombre d’octets envoyés/reçus/état de connexion 3G, état de la liaison réseau, IMEI, ICCID, modèle, fabricant, série, révision, IMSI, état Sim, état PIN, signal GSM, WCDMA RSCP WCDMA EC/IO, LTE RSRP, LTE SINR, LTE RSRQ, CELL ID, Operator, Operator number, Connection type, Temperature, PIN count to Azure IoT Hub server |
CARACTÉRISTIQUES DU SYSTÈME | |
| CPU | Processeur ARM Cortex-A7 1,2 GHz |
| RAM | 128 Mo (50 Mo disponibles pour l’espace utilisateur) |
| Stockage FLASH | 512 Mo (200 Mo disponibles pour l’espace utilisateur) |
FIRMWARE / CONFIGURATION | |
| INTERFACE UTILISATEUR WEB | Permet de : mettre à jour le FW à partir du fichier, vérifier le FW sur le serveur, les profils de configuration et la sauvegarde de la configuration |
| FOTA | Permet de : mettre à jour le micrologiciel et la configuration à partir du serveur |
| RMS | Permet de : mettre à jour le micrologiciel et la configuration pour plusieurs appareils |
| Conserver les paramètres | Permet de mettre à jour le micrologiciel sans perdre la configuration actuelle |
PERSONNALISATION DU FIRMWARE | |
| Système opérateur | RutOS (OS Linux basé sur OpenWrt) |
| Langues prises en charge | Shell Busybox, Lua, C, C++ |
| Outils de développement | Package SDK avec environnement de construction fourni |
ENTRÉE SORTIE | |
| E/S configurables | 2 x entrées/sorties configurables. Entrée numérique 0 – 6 V détectée comme logique basse, 8 – 30 V détectée comme logique haute. Sortie collecteur ouvert, sortie max 30 V, 300 mA (non disponible dans TRB142*2****) |
| Contrôle de sortie | HTTP POST/GET, Planification |
| Événements | SMS, COURRIEL |
| Juggler d’E/S | Permet de définir certaines conditions d’E/S pour lancer l’événement |
PUISSANCE | |
| Connecteur | Prise de courant CC industrielle à 4 broches |
| Plage de tension d’entrée | 9 – 30 VDC (prise industrielle 4 broches), protection contre l’inversion de polarité, protection contre les surtensions >33 VDC 10us max |
| Consommation d’énergie | < 5 W |

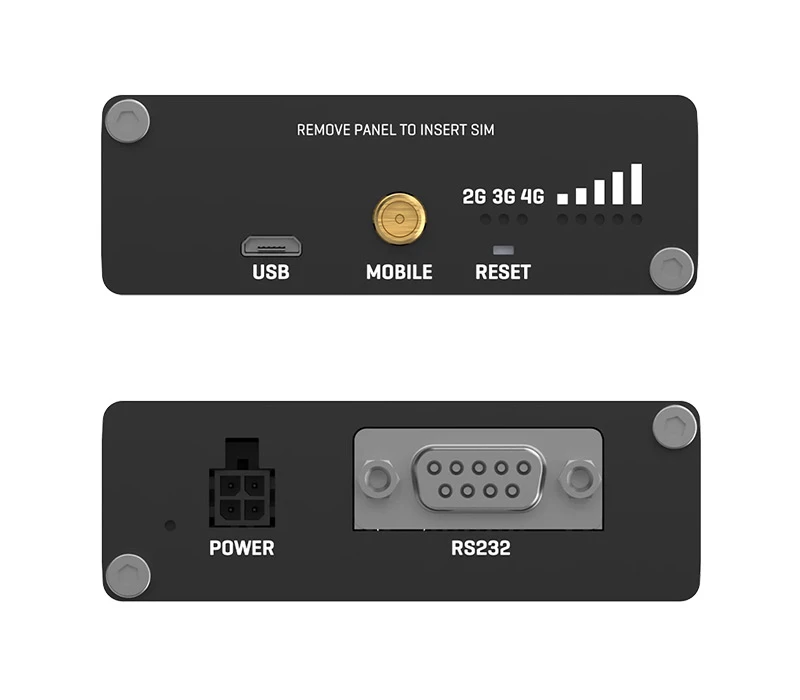

INTERFACES PHYSIQUES (PORTS, LEDS, ANTENNES, BOUTONS, SIM) | |
| RS232 | 1 prise DB9 |
| E/S | 2 x broches E/S configurables sur connecteur d’alimentation 4 broches (E/S non disponibles dans TRB142*2****) |
| USB | 1 x interface réseau virtuelle via micro USB |
| Voyant(s) | 3 x LED d’état du type de connexion, 5 x LED d’intensité de connexion, 1x LED d’alimentation |
| SIM | 1 x emplacement SIM (Mini SIM – 2FF), 1,8 V/3 V |
| Puissance | 1 connecteur d’alimentation à 4 broches |
| Antenne | 1 x SMA pour LTE |
| Réinitialiser | Bouton de redémarrage/réinitialisation par défaut de l’utilisateur/réinitialisation d’usine |
SPÉCIFICATIONS PHYSIQUES | |
| Matériau du boîtier | Boîtier en aluminium |
| Dimensions (L x H x P) | 74,5 x 25 x 64,4 mm |
| Poids | 135 grammes |
| Options de montage | Rail DIN inférieur et latéral, surface plane |
ENVIRONNEMENT D’EXPLOITATION | |
| T° de fonctionnement | -40 °C à 75 °C |
| Humidité d’exploitation | 10 % à 90 % sans condensation |
| Indice de protection | IP30 |
HOMOLOGATIONS RÉGLEMENTAIRES | |
| Réglementaire | CE/RED, EAC, RoHS, DEEE |
IEM | |
| Normes | Projet ETSI EN 301 489-1 V2.2.0, Projet EN 301 489-19 V2.1.0, Projet ETSI EN 301 489-52 V1.1.0 |
| DES | EN 61000-4-2:2009 |
| RS | EN 61000-4-3:2006 + A1:2008 + A2:2010 |
| TEF | EN 61000-4-4:2012 |
| Protection contre les surtensions | EN 61000-4-5:2014 |
| CS | EN 61000-4-6:2014 |
| DIP | EN 61000-4-11:2004 |
RF | |
| Normes | EN 300 511 V12.5.1, ETSI EN 301 908-1 V11.1.1, ETSI EN 301 908-2 V11.1.2, ETSI EN 301 908-13 V11.1.2 |
SÉCURITÉ | |
| Normes | CEI 62368-1:2014 (2e édition), EN 62368-1:2014+A11:2017 |
| EN 50385:2017 | |
| EN 62232:2017 | |
Schémas
Contenu du pack
TRB142
Alimentation 4.5W
Antenne LTE magnétique SMA mâle
(3m de câble)
Câble micro-USB (80 cm)
Clé HEX
