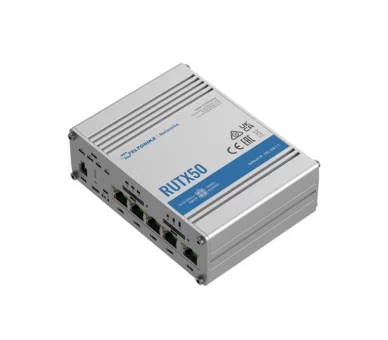

Routeur 5G/4G-LTE Cat 20 : double SIM / WiFi / 5x Ethernet Gigabit + GPS/GNSS | RUTX50

Réseau 5GRéseau 4GRéseau 3GRéseau 2GWi-FiEthernetMQTTModbusGPSGNSSGlonassBeiDouGalileoQZSS

Routeur industriel multi-réseaux 5G/4G-LTE/WiFi/Ethernet/GPS/GNSS.

  • 5G/4G-LTE Cat 20, 3G, WiFi
  • 5x ports Ethernet Gigabit
  • 1x entrée / sortie digitales
  • 2x emplacements mini SIM
  • 4x SMA / 3x RP-SMA
  • 1x port USB-A
Référence GC-RUTX50Catégories : , Question / Quote
PDF

Routeur industriel multi-réseaux

Le RUTX50 est un routeur industriel 5G / 4G-LTE / WiFi / Ethernet  / GPS / GNSS.

Sa communication cellulaire 5G double SIM, associée à 5 ports EthernetGigabit et au WiFi double bande, permet un transfert de données fiable et à très faible latence.

La puissance de la technologie 5G, associée à un large éventail d’interfaces et de fonctionnalités matérielles industrielles, garantit une adaptabilité aux mises à niveau et extensions à venir.

Compatible avec le système de gestion à distance RMS, le routeur RUTX50 est livré avec le système d’exploitation RutOS qui offre des fonctions de sécurité avancées et des protocoles industriels spécialisés pour un large éventail de scénarios d’applications professionnelles.


GC RUTX50 Image2


Caractéristiques techniques

MOBILE

Module mobile5G Sub-6Ghz SA/NSA 2.1/3.3Gbps DL (4×4 MIMO), 900/600 Mbps UL (2×2); 4G (LTE) – LTE Cat 20 2.0Gbps DL, 200Mbps UL; 3G – 42 Mbps DL, 5.76Mbps UL
StatutIntensité du signal (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP Octets envoyés/reçus, bande connectée, IMSI, ICCID.
SMS/AppelStatut SMS, configuration SMS, envoi /lecture de SMS via HTTP POST/GET, EMAIL to SMS, SMS to EMAIL, SMS to HTTP, SMS to SMS, scheduled SMS, SMS autoreply, Call utilities
USSDPrend en charge l’envoi et la lecture de messages de données de service supplémentaires non structurées
Liste noire/blancheListe noire/blanche de l’opérateur
Gestion des bandesVerrouillage de bande, affichage de l’état de la bande utilisée
APNAPN automatique
Mode BridgeConnexion directe (pont) entre le FAI mobile et l’appareil sur le réseau local
RelaisLa passerelle attribue son adresse IP WAN mobile à un autre périphérique sur le réseau local
Multiple PDNPossibilité d’utiliser différents PDN pour plusieurs accès et services réseau

SANS FIL

Mode sans fil802.11b/g/n/ac Wave 2 (WiFi 5) avec des débits de transmission de données allant jusqu’à 867 Mbps (Dual Band, MU-MIMO), transition rapide 802.11r, point d’accès (AP), station (STA)
Sécurité WiFiWPA3-EAP, WPA3-SAE, WPA2-Enterprise-PEAP, WPA2-PSK, WEP; AES-CCMP, TKIP, modes de chiffrement automatique, séparation des clients
ESSIDMode furtif ESSID
Nombre d’utilisateurs WiFiJusqu’à 150 connexions simultanées
Point d’accès sans filPortail captif (Hotspot), serveur Radius interne/externe, page de destination personnalisable intégrée
Réseau/itinérance sans filRéseau sans fil (802.11s), itinérance rapide (802.11r)

ETHERNET

WAN1 x port WAN (peut être configuré en tant que LAN) 10/100/1000 Mbps, conformité aux normes IEEE 802.3, IEEE 802.3u, 802.3az, prend en charge le croisement automatique MDI / MDIX
LAN4 x port RJ45, 10/100/1000 Mbps, prend en charge le croisement MDI /MDIX automatique

RÉSEAU

Protocoles réseauTCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SMTP, SSL v3, TLS, PPP, PPPoE, SSH, DHCP, SNMP, MQTT, Wake on LAN (WOL)
RoutageRoutage statique, Routage dynamique (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP)
Surveillance des connexionsPing Reboot, Wget Reboot, Periodic Reboot, LCP et ICMP pour l’inspection des liens
Pare-feuTransferts de port, règles de trafic, règles personnalisées
DHCPAllocation IP statique et dynamique
DDNSFournisseurs de services >25 pris en charge, d’autres peuvent être configurés manuellement
SSHFSPossibilité de monter un système de fichiers distant via le protocole SSH

SÉCURITÉ

AuthentificationClé pré-partagée, certificats numériques, certificats X.509
Pare-feuLes règles de pare-feu préconfigurées peuvent être activées via l’interface utilisateur Web, la configuration illimitée du pare-feu via l’interface de ligne de commande; NAT; NAT-T
Prévention des attaquesPrévention DDOS (protection contre les inondations SYN, prévention des attaques SSH, prévention des attaques HTTP/HTTPS), prévention de l’analyse des ports (SYN-FIN, SYN-RST, X-mas, indicateurs NULL, attaques d’analyse FIN)
VLANSéparation VLAN basée sur les ports et les balises
Contrôle des quotas mobilesConfiguration des limites de données personnalisées pour la carte SIM
Filtre WEBListe noire pour bloquer les sites Web indésirables, liste blanche pour spécifier uniquement les sites autorisés
Contrôle d’accèsContrôle d’accès flexible des paquets TCP, UDP, ICMP, filtre d’adresse MAC

VPN

OpenVPNPlusieurs clients et un serveur peuvent s’exécuter simultanément, 12 méthodes de cryptage
Cryptage OpenVPNDES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC
Tunnel GREGRE Tunnel
IPsecIKEv1, IKEv2, prend en charge jusqu’à 5 tunnels VPN IPsec (instances), avec 5 méthodes de cryptage (DES, 3DES, AES128, AES192, AES256)
SSTPPrise en charge des instances client SSTP
STUNNELProxy conçu pour ajouter la fonctionnalité de chiffrement TLS aux clients et serveurs existants sans aucune modification du code du programme
DMVPNMéthode de création de VPN IPsec évolutifs
PPTP, L2TPLes services client/serveur peuvent s’exécuter simultanément, prise en charge L2TPv3
WireGuardPrise en charge du client et du serveur VPN WireGuard
ZeroTierZeroTier VPN

Modbus TCP ESCLAVE

Filtrage des IDRépondre à un ID dans la plage [1;255] ou à n’importe quel ID
Accès à distanceAutorisation de l’accès à distance via WAN
Registres personnalisésBloc de registre personnalisé MODBUS TCP, qui permet de lire/écrire dans un fichier à l’intérieur du routeur et peut être utilisé pour étendre la fonctionnalité esclave MODBUS TCP

MODBUS TCP MASTER

Fonctions prises en charge01, 02, 03, 04, 05, 06, 15, 16
Formats de données pris en charge8 bits: INT, UINT; 16 bits : INT, UINT (MSB ou LSB en premier) ; 32 bits : float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC), HEX, ASCII

PASSERELLE MQTT

PasserellePermet d’envoyer des commandes et de recevoir des données de MODBUS Master via le broker MQTT

DNP3

Modes pris en chargeMaître TCP, station externe DNP3

DONNÉES AU SERVEUR

ProtocoleHTTP(S), MQTT, Azure MQTT, Kinesis

L’IoT PLATES-FORMES

CloudPermet la surveillance de: Données de l’appareil, Données mobiles, Informations réseau, Disponibilité
ThingWorxPermet la surveillance de: Type de WAN, Nom de l’opérateur mobile IP WAN, Force du signal mobile, Type de réseau mobile
CumulocitéPermet la surveillance de: modèle d’appareil, révision et numéro de série, ID de cellule mobile, ICCID, IMEI, type de connexion, opérateur, force du signal, type WAN et IP
Azure IoT HubPeut envoyer l’IP de l’appareil, le nombre d’octets envoyés/reçus/ l’état de la connexion 3G, l’état de la liaison réseau, IMEI, ICCID, le modèle, le fabricant, la série, la révision, l’IMSI, l’état Sim, l’état PIN, le signal GSM, WCDMA RSCP, WCDMA EC/IO, LTE RSRP, LTE SINR, LTE RSRQ, CELL ID, l’opérateur, le numéro d’opérateur, le type de connexion, la température, le nombre de codes PIN sur le serveur Azure IoT Hub

SUIVI ET GESTION

INTERFACE UTILISATEUR WEBHTTP/HTTPS, état, configuration, mise à jour FW, CLI, dépannage, journal des événements, journal système, journal du noyau
FOTAMise à jour du firmware à partir du serveur, notification automatique
SSHSSH (v1, v2)
SMSStatut SMS, configuration SMS, envoi/lecture de SMS via HTTP POST/GET
APPELRedémarrage, État, Données mobiles activées/ désactivées, Sortie activée / désactivée
TR-069OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Technologie conviviale, AVSystem
LeMQTT Broker, éditeur MQTT
SNMPSNMP (v1, v2, v3), interruption SNMP
JSON-RPCAPI de gestion sur HTTP/HTTPS
MODBUSÉtat/contrôle TCP MODBUS
RMSSystème de gestion à distance Teltonika (RMS)

CARACTÉRISTIQUES DU SYSTÈME

CPUQuad-core ARM Cortex A7, 717 MHz
RAM256 Mo (100 Mo disponibles pour l’espace utilisateur)
Stockage FLASH256 Mo (80 Mo disponibles pour l’espace utilisateur)

FIRMWARE / CONFIGURATION

INTERFACE UTILISATEUR WEBMettre à jour le FW à partir du fichier, vérifier FW sur le serveur, les profils de configuration, la sauvegarde de la configuration
FOTAMise à jour FW
RMSMettre à jour le FW/configuration pour plusieurs appareils à la fois
Conserver les paramètresMettre à jour le FW sans perdre la configuration actuelle

PERSONNALISATION DU FIRMWARE

Système d’exploitationRutOS (système d’exploitation Linux basé sur OpenWrt)
Langues prises en chargeShell Busybox, Lua, C, C++
Outils de développementPackage SDK avec environnement de build fourni

SUIVI DE LOCALISATION

GNSSGPS, Glonass, Beidou, Galileo et QZSS
CoordonnéesCoordonnées GNSS via WebUI, SMS, TAVL, RMS
NMEANMEA 0183
Logiciel serveurPrend en charge les logiciels serveur: TAVL, RMS
GéorepéragePlusieurs zones de clôture virtuelle configurables

USB

Débit de donnéesUSB 2.0
ApplicationsPartage Samba, USB vers série, passerelle Modbus
Périphériques externesPossibilité de connecter un disque dur externe, un lecteur flash, un modem supplémentaire, une imprimante
Formats de stockageFAT, FAT32, NTFS

ENTRÉE/SORTIE

Entrée1 x entrée numérique, 0 – 6 V détecté comme logique faible, 8 – 30 V détecté comme logique élevée
Sortie1 x sortie numérique, sortie collecteur ouvert, sortie max 30 V, 300 mA
ÉpreuvesSMS, Email, RMS
Juggler d’E/SPermet de définir certaines conditions d’E/S pour lancer l’événement

POUVOIR

ConnecteurPrise de courant CC industrielle à 4 broches
Plage de tension d’entrée9 – 50 VDC, protection contre l’inversion de polarité, protection contre les surtensions >51 VDC 10us max
PoE (passif)Mode B, port LAN1, 9 – 50 VDC
Consommation électriqueRalenti: <4 W, Max: <18 W

INTERFACES PHYSIQUES (PORTS, LED, ANTENNES, BOUTONS, SIM)

Ethernet5 x ports RJ45, 10/100/1000 Mbps
E/S1 x entrée numérique, 1 x sortie numérique sur connecteur d’alimentation à 4 broches
Voyants d’états lumineux3 x voyants d’état de connexion, 3 x voyants de puissance de connexion, 10 x voyants d’état de port Ethernet, 4 x voyants d’état WAN, 1x voyant d’alimentation, 2 x voyants WiFi 2.4G et 5G
SIM2 x slot SIM (Mini SIM – 2FF), 1,8 V/3 V
Alimentation1 x connecteur d’alimentation CC à 4 broches
Antennes4 x SMA pour Mobile, 2 x RP-SMA pour WiFi, 1 x SMA pour GNSS
USB1 x port USB A pour les périphériques externes
RéinitialisationBouton Redémarrer/Réinitialisation par défaut de l’utilisateur/Réinitialiser les paramètres d’usine
Autre1 x vis de mise à la terre

SPÉCIFICATION PHYSIQUE

Matériau de boîtierBoîtier en aluminium
Dimensions (L x H x P)132 x 44,2 x 95,1 mm
Poids533 g
Options de montageRail DIN (peut être monté sur deux côtés), placement en surface plane
T°/Humidité de fonctionnement-40 °C à 75 °C / 10 % à 90 % sans condensation
Indice de protectionIP30

Système de gestion à distance

Le système RMS permet la surveillance, la localisation, la gestion et la configuration à distance de vos modems/routeurs Teltonika de manière totalement sécurisée.

1 licence = 1 mois d’accès/gestion pour 1 appareil.

GC RMS 1M

Schéma(s)

GC RUTX50 Schema1

GC RUTX50 Schema2

Contenu du pack

GC RUTX50 Box
GC RUTX50 Box1

RUTX50

GC RUTX50 Box2

PSU 18W

GC RUTX50 Box3

4x antennes mobile LTE SMA-mâle à pivot

GC RUTX50 Box4

2x antennes WiFi magnétique RP-SMA mâle
(1,5 de câble)

GC RUTX50 Box5
Antenne GNSS adhésive SMA mâle (3m de câble)

GC RUTX50 Box6

Câble ethernet (1,5m)

GC RUTX50 Box7
Kit adaptateur SIM

Série RUT

Conçus pour être déployés facilement dans des scénarios de connectivité difficiles, les routeurs de la série RUT sont équipés d’une grande variété d’options et de technologies de connectivité (sans fil et filaires).

Ils font partie des produits essentiels pour connecter les personnes, les machines et les infrastructures dans la majorité des secteurs du marché.

Le système d’exploitation embarqué RutOS (basé sur Linux OpenWRT) est devenu l’un des systèmes pour routeur les plus fonctionnels et sécurisés du marché.


NB : Retrouvez des informations supplémentaires (graphiques et/ou schémas) dans le PDF.
