RUTM30 : Routeur double SIM + eSIM 5G, 4G Cat19, Wi-Fi 5, 2x Ethernet Gigabit + POE, I/O
- Réseau 5G / 4G Cat19 / 3G
- Double carte SIM + 7 profils de carte eSim
- Wi-Fi 5 double bande (802.11ac) 867 Mbit/s
- 2 ports Ethernet Gigabit / POE Passif
- 2 entrées/sorties digitales
- Dimension : 100 × 30 × 93.8mm
- Poids : 319g
Le RUTM30 est un routeur dual SIM 5G (rétrocompatible 4G-LTE Cat19/3G) équipé de 2 ports Ethernet Gigabit, du Wi-Fi 5 double bande et d’un large éventail de fonctionnalités.
Grâce au basculement automatique des SIM et eSIM, il permet une connectivité ininterrompue, même dans les zone à faible couverture, ainsi que la gestion à distance des profils mobiles.
Offrant une redondance de connexion des données, le RUTM30 est idéal pour toutes les solutions IoT et M2M qui exigent une connectivité à haut débit, une configuration facile et un accès à distance.

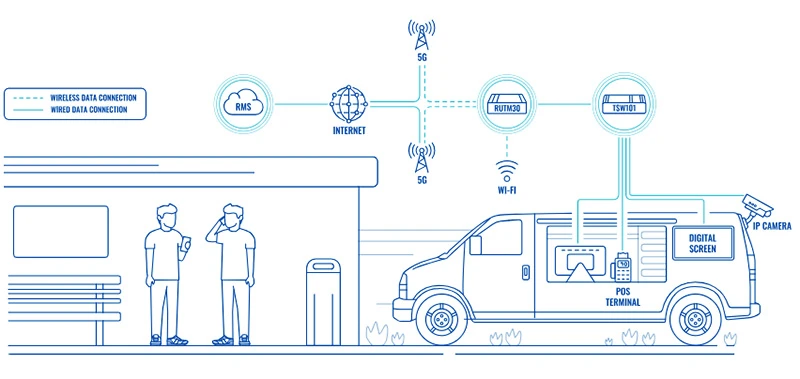

Dans cet exemple, le RUTM30 agit comme le hub de connectivité principal, fournissant un accès 5G pour les transactions en temps réel et la surveillance des services (caméras de vidéosurveillance, menus numériques et tablettes de commande).
Il offre une connectivité ininterrompu grâce au basculement automatique de la double SIM de l’eSIM (SGP.22), ce qui permet aux opérateurs de changer de forfait de données sans l’intervention du fournisseur.
Spécifications
Mobile | |
| Module mobile | 5G Sub-6Ghz SA/NSA : DL 2,4/3,4 Gbit/s (MIMO 4 × 4), 900/550 Mbps UL (2 × 2) ; 4G-LTE : Cat 19 1,6 Gbit/s DL, Cat 18 200 Mbps UL ; 3G : 42 Mbit/s DL, 5,76 Mbit/s UL |
| Sortie(s) 3GPP | Sortie(s) 16 |
| eSIM | eSIM de type grand public, opérations de téléchargement et de suppression de profils, jusqu’à 7 profils eSIM |
| Commutateur SIM | 2 × 2FF SIM et 1× eSIM, cas de commutation automatique : signal faible, limite de données, limite de SMS, itinérance, pas de réseau, réseau refusé, échec de la connexion de données |
| Statut | IMSI, ICCID, opérateur, état de l’opérateur, état de la connexion de données, type de réseau, indicateur CA, bande passante, bande connectée, intensité du signal (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, données envoyées/reçues, LAC, TAC, ID de cellule, arfcn, uarfcn, earfcn, mcc et MNC |
| SMS | Statut SMS, Configuration SMS, EMAIL à SMS, SMS à E-MAIL, SMS à HTTP, SMS à SMS, SMS programmé, Réponse automatique SMS, SMPP |
| USSD | Prend en charge l’envoi et la lecture de messages de données de service supplémentaires non structurés |
| Liste de blocage / d’autorisation | Blocage d’opérateurs/liste d’autorisation (par pays ou opérateurs distincts) |
| Plusieurs PDN | Possibilité d’utiliser différents PDN pour plusieurs accès au réseau et services |
| Gestion des bandes | Verrouillage de la bande, affichage de l’état de la bande utilisée |
| Service de protection contre l’inactivité de la carte SIM | Offre la possibilité de configurer le routeur pour qu’il passe périodiquement à la carte SIM inutilisée et établisse une connexion de données afin d’éviter que la carte SIM ne soit bloquée |
| Gestion du code PIN SIM | Permet de configurer, de modifier ou de désactiver le code PIN de la carte SIM |
| APN | APN automatique |
| Pont | Connexion directe (pont) entre le FAI mobile et l’appareil sur le réseau local |
| Passthrough | Le routeur attribue son adresse IP WAN mobile à un autre périphérique sur le réseau local |
| Routage encadré | Routage tramé : prise en charge d’un réseau IP derrière la 5G UE |
Sans fil | |
| Mode(s) sans fil | 802.11b/g/n/ac Wave 2 (Wi-Fi 5) avec des débits de transmission de données allant jusqu’à 867 Mbit/s (double bande, MU-MIMO), transition rapide 802.11r, point d’accès (AP), station (STA) |
| Sécurité WiFi | WPA2-Entreprise – PEAP, WPA2-PSK, WPA-EAP, WPA-PSK, WPA3-SAE, WPA3-EAP, OWE ; AES-CCMP, TKIP, modes de chiffrement automatique, séparation des clients, EAP-TLS avec certificats PKCS#12, désactivation de la reconnexion automatique, cadres de gestion protégés (PMF) 802.11w |
| SSID/ESSID | Mode(s) furtif ESSID |
| Utilisateurs Wi-Fi | Jusqu’à 150 connexions simultanées |
| Connectivité sans fil | Maillage sans fil (802.11s), itinérance rapide (802.11r), Relayd, gestion de transition BSS (802.11v), mesure des ressources radio (802.11k) |
| Filtre MAC sans fil | Liste d’autorisation, liste de blocage |
| Générateur de code QR sans fil | Une fois analysé, un utilisateur entrera automatiquement dans votre réseau sans avoir besoin de saisir d’informations de connexion |
| Hotspot | Transférer la page d’accueil du point d’accès Wi-Fi vers un appareil connecté ultérieur |
Ethernet | |
| WAN | 1× port WAN 10/100/1000 Mbps, conforme aux normes IEEE 802.3, IEEE 802.3u, 802.3az, prend en charge le croisement automatique MDI/MDIX |
| LAN | 1 port LAN, 10/100/1000 Mbps, conforme aux normes IEEE 802.3, IEEE 802.3u, 802.3az, prend en charge le croisement automatique MDI/MDIX |
Réseau | |
| Routage | Routage statique, routage dynamique (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP), routage basé sur des politiques |
| Protocole(s) réseau | TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SNMP, MQTT, TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SFTP, FTP, SMTP, SSL/TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SNMP, MQTT, Wake On Lan (WOL) |
| Prise en charge du relais VoIP | Assistants NAT du protocole H.323 et SIP-alg, permettant un routage correct des paquets VoIP |
| Surveillance des connexions | Ping Reboot, Wget Reboot, Periodic Reboot, LCP et ICMP pour l’inspection des liaisons |
| Pare-feu | Redirection de port, règles de trafic, règles personnalisées, personnalisation de la cible TTL |
| Page d’état du pare-feu | Affichez toutes les statistiques, règles et compteurs de règles de votre pare-feu |
| Gestion des ports | Affichez les ports de l’appareil, activez et désactivez chacun d’entre eux, activez ou désactivez la configuration automatique, modifiez leur vitesse de transmission, etc |
| Topologie de réseau | Représentation visuelle de votre réseau, montrant quels appareils sont connectés à quels autres appareils |
| Hotspot | Portail captif (hotspot), serveur Radius interne/externe, authentification MAC Radius, autorisation SMS, authentification SSO, page d’accueil interne/externe, jardin clos, scripts utilisateur, paramètres d’URL, groupes d’utilisateurs, limitations d’utilisateurs individuels ou de groupes, gestion des utilisateurs, 9 thèmes personnalisables par défaut et possibilité de télécharger des thèmes de hotspot personnalisés |
| Hotspot 2.0 | Hotspot 2.0 est une norme Wi-Fi qui permet une connexion transparente, sécurisée et automatique à des réseaux sans fil de confiance |
| DHCP | Attribution d’IP statiques et dynamiques, relais DHCP, configuration du serveur DHCP, état, baux statiques : MAC avec jokers |
| (QOS / SQM) | Mise en file d’attente prioritaire du trafic par source/destination, service, protocole ou port, WMM, 802.11e |
| DDNS | Pris en charge >25 fournisseurs de services, les autres peuvent être configurés manuellement |
| DNS sur HTTPS | Le proxy DNS sur HTTPS permet une résolution DNS sécurisée en acheminant les requêtes DNS sur HTTPS |
| Sauvegarde du réseau | Wi-Fi WAN, Mobile, VRRP, Options filaires, chacune pouvant être utilisée comme basculement automatique |
| Équilibrage | Équilibrez le trafic Internet sur plusieurs connexions WAN |
| SSHFS | Possibilité de monter un système de fichiers distant via le protocole SSH |
| Prise en charge VRF | Prise en charge du routage et du transfert virtuels initiaux (VRF) |
| Gestion du trafic | Surveillance en temps réel, graphiques de signaux sans fil, historique d’utilisation du trafic |
Sécurité | |
| Pare-feu | Les règles de pare-feu préconfigurées peuvent être activées via WebUI, configuration illimitée du pare-feu via CLI, DMZ, NAT, NAT-T, NAT64 |
| Prévention des attaques | Prévention DDOS (protection contre les inondations SYN, prévention des attaques SSH, prévention des attaques HTTP/HTTPS), prévention des ports (SYN-FIN, SYN-RST, X-mas, NULL flags, attaques FIN scan) |
| VLAN | Séparation VLAN basée sur les ports et les balises |
| Contrôle des quotas mobiles | Limites de données personnalisées pour la carte SIM |
| Filtre WEB | Liste Noire pour bloquer les sites Web indésirables, liste blanche pour spécifier uniquement les sites autorisés |
| Contrôle d’accès | Contrôle d’accès flexible de SSH, interface Web, CLI et Telnet |
| TPM | Module d’identification et d’authentification, norme TPM 2.0 |
| Génération de certificats SSL | Méthodes de génération de certificats Let’s Encrypt et SCEP |
| 802.1x | Client de contrôle d’accès réseau basé sur les ports |
VPN | |
| OpenVPN | Plusieurs clients et un serveur peuvent fonctionner simultanément, 27 méthodes de cryptage |
| Cryptage OpenVPN | DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192, BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-64-CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB B1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256 |
| IPsec | XFRM, IKEv1, IKEv2, avec 14 méthodes de chiffrement pour IPsec (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16) |
| GRE | Prise en charge du tunnel GRE, du tunnel GRE sur IPsec |
| PPTP, L2TP | Les instances client/serveur peuvent fonctionner simultanément, prise en charge L2TPv3, L2TP sur IPsec |
| Stunnel | Proxy conçu pour ajouter une fonctionnalité de cryptage TLS aux clients et serveurs existants sans aucune modification du code du programme |
| DMVPN | Méthode de construction de VPN IPsec évolutifs, phase 2 et phase 3 et prise en charge du double hub |
| SSTP | Prise en charge des instances clientes SSTP |
| ZeroTier | Prise en charge du client VPN ZeroTier |
| WireGuard | Prise en charge du client et du serveur VPN WireGuard |
| Tinc | Tinc offre le cryptage, l’authentification et la compression dans ses tunnels. Support client et serveur. |
| Tailscale | Tailscale offre vitesse, stabilité et simplicité par rapport aux VPN traditionnels. Connexions point à point cryptées à l’aide du protocole open source WireGuard |
OPC UA | |
| Modes pris en charge | Client, Serveur |
| Types de connexion pris en charge | TCP |
MODBUS | |
| Modes pris en charge | Serveur, Client |
| Types de connexion pris en charge | TCP |
| Registres personnalisés | Demandes de bloc de registre personnalisé MODBUS TCP, qui lisent/écrivent dans un fichier à l’intérieur du routeur, et peuvent être utilisées pour étendre les fonctionnalités du client MODBUS TCP |
| Formats de données pris en charge | 8 bits : INT, UINT ; 16 bits : INT, UINT (MSB ou LSB en premier) ; 32 bits : float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC), HEX, ASCII |
Données au serveur | |
| Protocole(s) | HTTP(S), MQTT, Azure MQTT |
| Données vers le serveur | Extrayez les paramètres de plusieurs sources et de différents protocoles, et envoyez-les tous à un seul serveur ; Script LUA personnalisé, permettant aux scripts d’utiliser la fonctionnalité Data to Server du routeur |
Passerelle MQTT | |
| Passerelle Modbus MQTT | Permet d’envoyer des commandes et de recevoir des données du serveur MODBUS via le broker MQTT |
DNP3 | |
| Modes pris en charge | Station, Avant-poste |
| Connexion prise en charge | TCP |
DLMS/COSEM | |
| Prise en charge DLMS | DLMS – protocole standard pour l’échange de données de compteurs d’utilité publique |
| Modes pris en charge | Client |
| Types de connexion pris en charge | TCP |
Surveillance et gestion | |
| Interface utilisateur WEB | HTTP/HTTPS, état, configuration, mise à jour du micrologiciel, interface de ligne de commande, dépannage, plusieurs serveurs de journaux d’événements, notifications de disponibilité de mise à jour du micrologiciel, journal des événements, journal système, journal du noyau, état d’Internet |
| FOTA | Mise à jour du firmware à partir du serveur, notification automatique |
| SSH | SSH (v1, v2) |
| SMS | Statut SMS, configuration SMS |
| Appel | Redémarrage, État, Données mobiles activées/désactivées, Sortie(s) activée/désactivée, répondre/raccrocher avec une minuterie, Wi-Fi activé/désactivé |
| Messagerie électronique | Recevoir des alertes d’état de divers services par e-mail |
| TR-069 | OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem |
| MQTT | MQTT Broker, éditeur MQTT |
| SNMP | SNMP (v1, v2, v3), trap SNMP, protection contre la force brute |
| JSON-RPC | API de gestion via HTTP/HTTPS |
| MODBUS | Statut/contrôle TCP MODBUS |
| RMS | Système de gestion à distance Teltonika (RMS) |
Plateformes IoT | |
| ThingWorx | Permet de surveiller : le type WAN, l’IP WAN, le nom de l’opérateur mobile, l’intensité du signal mobile, le type de réseau mobile |
| Cumulocité | Permet la surveillance de : modèle d’appareil, révision et numéro de série, type WAN et IP, ID de cellule mobile, ICCID, IMEI, type de connexion, opérateur, force du signal. Dispose d’actions de redémarrage et de mise à niveau du micrologiciel |
| Azure IoT Hub | Peut être configuré avec Data to Server pour envoyer tous les paramètres disponibles vers le cloud. Dispose d’un support de méthode Direct qui permet d’exécuter des appels API RutOS sur l’IoT Hub. Dispose également d’une intégration Plug and Play avec le service de provisionnement d’appareils qui permet le provisionnement d’appareils sans contact vers IoT Hubs |
| AWS IoT Core | Utilitaire pour interagir avec la plate-forme cloud AWS. Prise en charge des tâches : appelez l’API de l’appareil à l’aide de la fonctionnalité AWS Jobs |
Caractéristiques du système | |
| CPU | MediaTek, double cœur, 880 MHz, MIPS1004Kc |
| RAM | 256 Mo, mémoire DDR3 |
| Stockage FLASH | 16 Mo de mémoire flash NOR série, 256 Mo de mémoire flash NAND série |
Firmware / Configuration | |
| Interface utilisateur WEB | Mise à jour du micrologiciel à partir du fichier, vérifier le micrologiciel sur le serveur, les profils de configuration, la sauvegarde de la configuration |
| FOTA | Mise à jour du FW |
| RMS | Mise à jour du micrologiciel/la configuration de plusieurs appareils à la fois |
| Keep settings | Mise à jour du micrologiciel sans perdre la configuration actuelle |
| Réinitialisation paramètres d’usine | Une réinitialisation complète des paramètres d’usine restaure tous les paramètres du système, y compris l’adresse IP, le code PIN et les données utilisateur, dans la configuration par défaut du fabricant |
Personnalisation du firmware | |
| Système d’exploitation | RutOS (système d’exploitation Linux basé sur OpenWrt) |
| Langues prises en charge | Shell Busybox, Lua, C, C++ |
| Outils de développement | Package SDK avec environnement de construction fourni |
| Personnalisation GPL | Vous pouvez créer votre propre micrologiciel et votre propre application de page Web personnalisée en modifiant les couleurs, les logos et d’autres éléments de notre micrologiciel pour répondre à vos besoins ou à ceux de vos clients |
Entrée(s) / Sortie(s) | |
| E/S configurables | 2× entrées/sorties numériques configurables sur connecteur d’alimentation à 4 broches. Entrée(s) numérique, 0 à 6 V détecté comme logique basse, 8 à 50 V détecté comme logique haute. Sortie(s) numérique, sortie collecteur ouvert, max 30 V, 300 mA. |
| Événements | E-mail, RMS, SMS |
| Juggler d’E/S | Permet de définir certaines conditions d’E/S pour lancer l’événement |
Alimentation | |
| Connecteur | Prise d’alimentation CC industrielle à 4 broches |
| Plage de tension d’entrée | 9 à 50 VDC, protection contre l’inversion de polarité, protection contre les surtensions/transitoires |
| PoE (passif) | Possibilité de mise sous tension via le port LAN, Non compatible avec les normes IEEE802.3af, 802.3at et 802.3bt, mode B, 9 – 50 VDC |
| Consommation électrique | Veille : <3,9 W, max. : <9 W |
Interfaces physiques | |
| Ethernet | 2× ports RJ45, 10/100/1000 Mbit/s |
| E/S | 2× E/S numériques configurables sur connecteur d’alimentation à 4 broches |
| LED(s) d’état | 1× type de connexion mobile (RVB), 1× force de connexion mobile (RVB), 4 x état LAN, 1× alimentation |
| SIM | 2× emplacements SIM (Mini SIM – 2FF), 1,8 V/3 V, supports SIM internes |
| Alimentation | 1× connecteur d’alimentation à 4 broches |
| Antennes | 4× SMA pour mobile, 2× RP-SMA pour le Wi-Fi |
| Réinitialisation | Redémarrage/Réinitialisation par défaut de l’utilisateur/Bouton de réinitialisation d’usine |
Spécifications physiques | |
| Matériau du boîtier | Boîtier et panneaux en aluminium anodisé |
| Dimensions (L x H x P) | 100 × 30 × 93,8 mm |
| Poids | 319 g |
| Options de montage | Rail DIN, support mural, surface plane (tous nécessitent un kit supplémentaire) |
Environnement opérationnel | |
| T° de fonctionnement | -40 °C à 75 °C |
| Humidité de fonctionnement | 10 % à 90 % sans condensation |
| Indice de protection | IP30 |
Homologations réglementaires | |
| Régulateur | CE, UKCA, CB, EAC, UCRF, RCM, R-NZ, DEEE |
Émissions et immunité CEM | |
| Normes | EN 55032:2015+ A11:2020 + A1:2020, EN 55035:2017+A11:2020 EN IEC 61000-3-2:2019+A1:2021 EN 301 489-1 V2.2.3, EN 301 489-3 V2.3.2, EN 301 489-17 V3.2.4, EN 301 489-52 V1.2.1 |
RF | |
| Normes | EN 300 328 V2.2.2, EN 300 440 V2.2.1, EN 301 893 V2.1.1, EN 301 908-1 V15.2.1, EN 301 908-2 V13.1.1, EN 301 908-13 V13.2.1, EN 301 908-25 V15.1.1 CE: EN IEC 62311:2020 RCM: TBD CB: EN IEC 62368-1:2020+A11:2020 |
Schéma(s)
Contenu du Pack
RUTM30
PSU 18W
Câble Ethernet de 1,5m
2× Antennes magnétiques Wi-Fi double bande SMA
4× Antennes SMA compactes et droites pour mobile 5G
Kit adaptateur SIM
Série RUT
Conçus pour être déployés facilement dans des scénarios de connectivité difficiles, les routeurs de la série RUT sont équipés d’une grande variété d’options et de technologies de connectivité (sans fil et filaires).
Ils font partie des produits essentiels pour connecter les personnes, les machines et les infrastructures dans la plupart des secteurs du marché.
Le système d’exploitation embarqué RutOS (basé sur Linux OpenWRT) est devenu l’un des systèmes pour routeur les plus fonctionnels et sécurisés du marché.
Licence RMS (Remote Management System) Teltonika
- Le système RMS permet la surveillance, la localisation, la gestion et la configuration à distance de vos modems/routeurs Teltonika de manière totalement sécurisée. 1 licence = 1 mois
