TSF000 : Switch industriel compact 5 ports Ethernet 10/100, 4× PoE+, rail DIN intégré
- 5 Ports Ethernet 10/100 Mbps
- PoE+ sur ports 1 à 4
- Croisement automatique MDI/MDIX
- Plage de tension d’entrée : 7-57 VDC
- Prise d’alimentation à 3 broches
- Rail DIN intégré
- Dimensions : 113 × 28 × 50 mm
- Poids : 142 gr

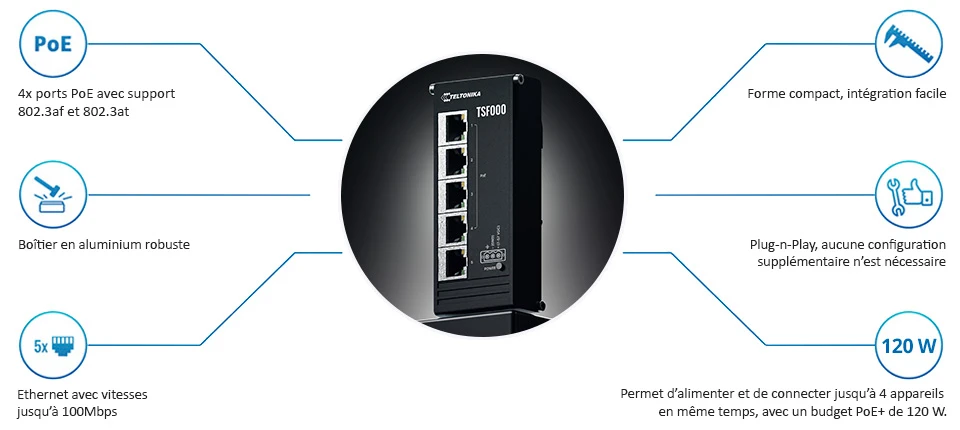

Le TSF000 est un commutateur Ethernet industriel compact doté de 5 ports Ethernet 10/100 Mbps, dont 4 ports PoE+ capables d’alimenter des équipements (caméras, points d’accès…), avec un total de 120 W en sortie (30 W par port).
Conçu pour des espaces industriels et restreints, il prend en charge les standards IEEE 802.3af (Type 1) et 802.3at (Type 2), via l’option Alternative A, ainsi que le croisement automatique MDI/MDIX.
Le switch TSF000 offre un débit non bloquant de 10 Gbps en commutation, un buffer de 128 KB, une table MAC de 2 000 adresses et prend en charge les trames jumbo jusqu’à 9 216 octets.
Son boîtier en aluminium anodisé offre un rail DIN intégré et assure une protection IP30, résistant ainsi, aux environnements industriels.
Équipé d’un connecteur d’alimentation DC 3 broches, d’un témoin LED pour l’alimentation et de LED de statut pour chaque port Ethernet, ainsi que d’une borne de mise à la terre, sa consommation électrique est inférieure à 1 W au repos et peut atteindre 1,5 W en fonctionnement (hors puissance PoE).
Il accepte une plage d’alimentation DC large de 7 à 57 V en entrée, avec une protection intégrée contre les surtensions jusqu’à 60–80 V, ainsi qu’un déclencheur PoE à partir de 44 V.
Le TSF000 est conforme aux normes CE, UKCA, RCM, CB, FCC, IC, WEEE, et peut, en option, offrir la conformité Profinet Class A.
Spécifications
| |
| Profinet | Conformité Profinet Classe A (disponible avec code d’ordre optionnel) |
| |
| Ethernet | 5 ports ETH, 10/100 Mbps, prise en charge du crossover automatique MDI/MDIX |
| Normes de la série IEEE 802.3 | 802.3i, 802.3u, 802.3x, 802.3az, 802.3p 802.3Q |
| |
| Ports PoE | Port(s) 1 – 4 |
| Normes PoE | IEEE 802.3af (PoE, Type 1) et IEEE 802.3at (PoE+, Type 2), Alternative A |
| Puissance maximale PoE par port au niveau du PSE | 30 W |
| Puissance énergétique total PoE au niveau du PSE | 120 W |
| |
| Connecteur | Prise électrique industrielle DC à 3 broches |
| Plage de tension d’entrée | 7 – 57 VDC, protection contre la surtension : 60V max, protection contre la polarité inverse : 80V max Protection contre les surtensions : minimum 64,4 V/maximum 71,2 V de tension de rupture, 93,6V tension inverse maximale @4,3A courant de surtension inverse maximal |
| Plage de tension d’entrée PoE-Out | 44 – 57 VDC |
| Consommation d’énergie | Ralenti : 1 W / Max : 1,5 W / PoE Max : 121 W |
| |
| Ethernet | 5 ports RJ45, 10/100 Mbps |

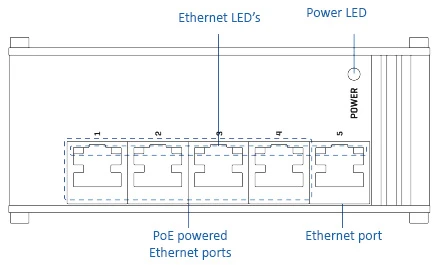

| LED(s) d’état | 1× LED(s) d’alimentation, 10× LED d’état ETH |
| Alimentation | 1 prise électrique industrielle DC à 3 broches |
| Mise à la terre | Borne de mise à la terre sur connecteur d’alimentation |
| |
| Matériaux | Boîtier et panneaux en aluminium anodisé |
| Dimensions | 113 × 28 × 50 mm |
| Poids | 142 g |

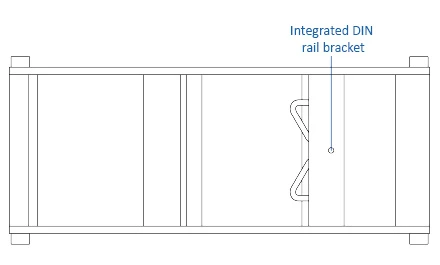

| Options de montage | Support de rail DIN intégré |
| |
| T° de fonctionnement | -40 °C à 75 °C |
| Humidité de fonctionnement | 5 % à 95 % non condensant |
| Indice de protection | IP30 |
| |
| Réglementation(s) | CE, UKCA, RCM, CB, FCC, IC, WEEE |
| |
| Bande(s) passante (non bloquante) | 10 Gbps |
| Mémoire tampon des paquets | 128 Ko |
| Taille de la table d’adresses MAC | Jusqu’à 2000 adresses MAC uniques |
| Support du cadre jumbo | 9216 octets |

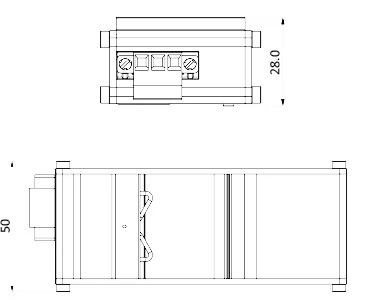

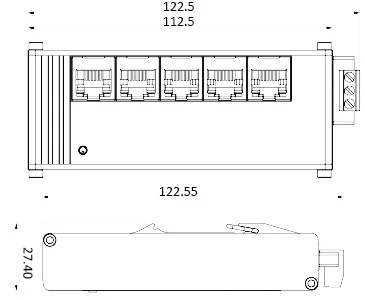

Schéma(s)
Série TSF
La gamme TSF offre une fiabilité de niveau industriel, une redondance réseau ainsi qu’une sécurité et une gestion facile.
Les commutateurs TSF disposent de plusieurs options de montage pour des installations plus rapides et faciles.
Plug-and-play, il n’exige aucune intervention ou configuration de l’utilisateur.
