TSF010 : Switch industriel compact 5× Ethernet 10/100, rail DIN intégré
- 5 Ports Ethernet 10/100 Mbps
- Croisement automatique MDI/MDIX
- Débit non bloquant de 10 Gbps
- Plage de tension d’entrée : 7-57 VDC
- Prise d’alimentation à 3 broches
- Rail DIN intégré
- Dimensions : 113 × 28 × 50 mm
- Poids : 142 gr
Le TSF010 est un commutateur Ethernet industriel compact équipé de 5 ports Ethernet 10/100 Mbps conforme aux normes IEEE 802.3, 802.3i, 802.3u, 802.3× et 802.3az, et prenant en charge la fonctionnalité Auto MDI/MDIX.
Fonctionnant en mode non administrable, il offre une installation Plug‑and‑Play.
Le switch TSF010 assure de solides performances avec un débit non bloquant de 10 Gbps, une table MAC de 2 000 entrées et la prise en charge des trames Jumbo jusqu’à 9 216 octets.
Alimentation
Le TSF010 dispose d’une large plage d’alimentation de 7 à 57 V, avec des protections intégrées contre les surtensions, l’inversion de polarité et les pics de tension transitoires. Une alimentation alternative en 12–40 V AC est également disponible, offrant une flexibilité supplémentaire pour divers scénarios de déploiement.
Équipé d’un connecteur d’alimentation DC 3 broches, d’un témoin LED pour l’alimentation et de LED de statut pour chaque port Ethernet, ainsi que d’une borne de mise à la terre, sa consommation électrique est inférieure à 1 W au repos et peut atteindre 1,5 W en fonctionnement.
Installation
Le TSF010 possède un boîtier en aluminium anodisé assurant robustesse, durabilité et bonne dissipation thermique.
Conçu pour les environnements industriels exigeants, il fonctionne dans une plage de températures allant de ‑40 °C à +75 °C et supporte une humidité de 5 à 95 % sans condensation.
Destiné à une utilisation en intérieur avec un indice de protection IP30, il intègre un support rail DIN pour une installation simple et rapide.
Le switch respecte de nombreuses certifications et normes internationales, notamment CE, UKCA, FCC, EAC, RCM, IC et CB, ainsi que la norme de sécurité électrique IEC 62368‑1, garantissant sa conformité réglementaire pour des déploiements internationaux.
️ Spécifications
Ethernet | |
| Ethernet | 5× ports ETH, 10/100 Mbps, prise en charge du crossover automatique MDI/MDIX |
| Normes de la série IEEE 802.3 | 802.3i, 802.3u, 802.3AB, 802.3x, 802.3az |
Protocoles industriels | |
| Profinet | Conformité Profinet Classe A (disponible avec code d’ordre optionnel) |
Spécifications de performance | |
| Bande(s) passante (non blocante) | 10 Gbps |
| Mémoire tampon de paquets | 128 Ko |
| Nombre d’entrées de la table MAC | 2 000 |
| Prise en charge des trames Jumbo | 9216 octets |
Alimentation | |
| Connecteur | Prise électrique industrielle DC à 3 broches |
| Plage de tension d’entrée | 7-57 V DC Protection contre les surtensions : 60 V max Protection contre l’inversion de polarité : 80 V max Protection contre les surtensions transitoires : tension de claquage min. 64,4 V / max. 71,2 V 93,6 V de tension inverse maximale pour un courant de surtension inverse maximal de 4,3 A |
| Plage de tension d’entrée | 12-40 VAC (50/60Hz) *La disponibilité des fonctionnalités varie selon le code de commande |
| Consommation d’énergie | Ralenti : 1 W / Max : 1,5 W |
Interfaces physiques | |
| Ethernet | 5× ports RJ45, 10/100 Mbps |
| LED(s) d’état | 1× LED(s) d’alimentation, 10× LED d’état ETH |
| Alimentation | 1× prise électrique industrielle DC à 3 broches |
| Connexion à la terre | Borne de mise à la terre sur connecteur d’alimentation |
Spécifications physiques | |
| Matériau | Boîtiers et panneaux en aluminium anodisé |
| Dimensions | 113 × 28 × 50 mm |
| Poids | 142 g |
| Options de montage | Support de rail DIN intégré |
Environnement opérationnel | |
| T° de fonctionnement | -40 °C à 75 °C |
| Humidité de fonctionnement | 5 % à 95 % non condensant |
| Indice de protection | IP30 |

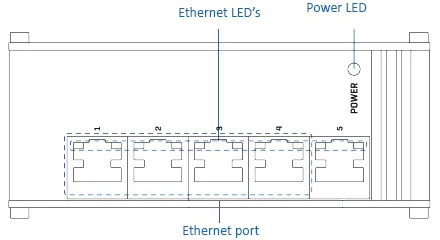

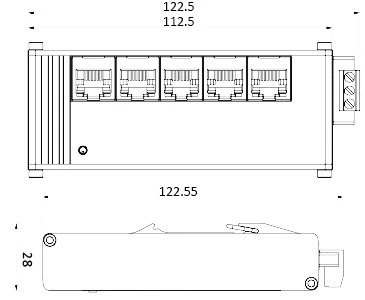

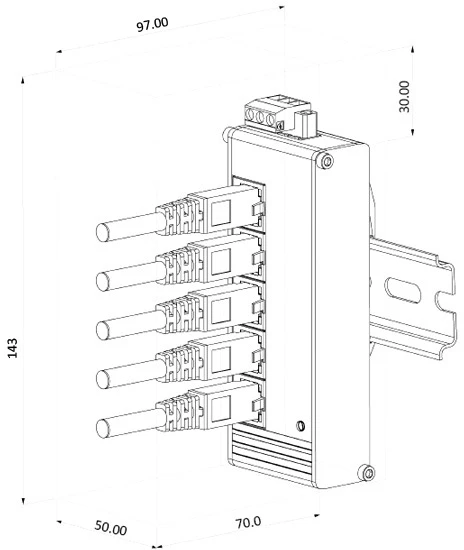

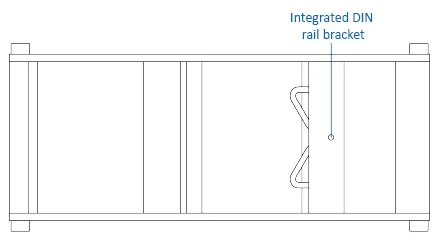

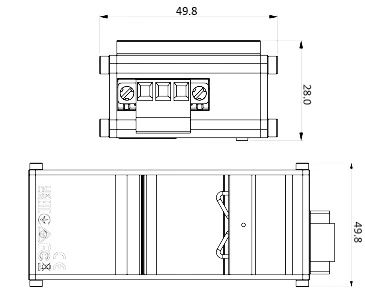

Schéma(s)
Série TSF

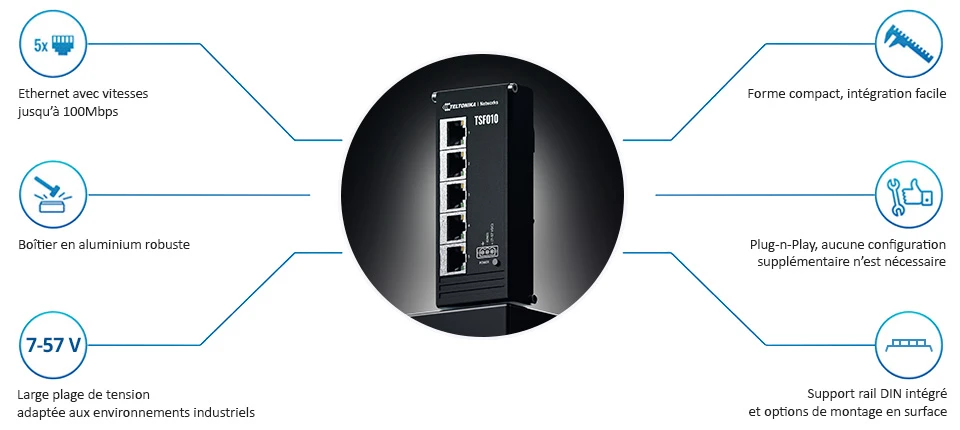

La gamme TSF offre une fiabilité de niveau industriel, une redondance réseau ainsi qu’une sécurité et une gestion facile.
Les commutateurs TSF disposent de plusieurs options de montage pour des installations plus rapides et faciles.
Plug-and-play, il n’exige aucune intervention ou configuration de l’utilisateur.
