Antenne fibre de verre, LoRa, SigFox, EnOcean, ISM pour mât omnidirectionnelle IP67
Antenne IoT 868/915 MHz
| Gain | 2dBi |
|---|---|
| Connecteur | N Mâle |
| Dimensions (mm) | Ø 20 × 280 |
| T° de fonctionnement | -40°C à +65°C |
L’antenne en fibre de verre OA0809MT3 est une antenne IoT omnidirectionnelle capable de maintenir un gain de crête de 2dBi dans les fréquences 868-915MHz.
Son indice d’étanchéité IP67 lui offre une protection élevée contre l’eau, la poussière, l’humidité et sa robustesse lui confère une résistance aux vents jusqu’à 210 km/h.
L’antenne OA0809MT3 est équipée d’un connecteur N mâle, mesure Ø20 × 280mm et ne pèse que 127g.
Installation / Environnement
Fabriquée en fibre de verre, elle peut fonctionner à des température allant de -40°C à 65°C.
Caractéristiques
| Bande(s) | 868 | 915 |
| Fréquence(s) (MHz) | 863−870 | 902−928 |
| VSWR | <2.0 (sur toute la bande passante) | |
| Gain moyen (dBi) | 0 (à 868/915 MHz) | |
| Gain de crête (dBi) | 2 (à 868/915 MHz) | |
| Largeur de faisceau de 3db | H : 360° / V : 60° typ. (à 868/915 MHz) | |
| Impédance (Ohms) | 50 | |
| Puissance d’entrée (W) | 100 | |
| Polarisation | Verticale | |
| Rayonnement | Omnidirectionnel | |
Conditions de mesure de l’antenne :
– Mesure de l’antenne autonome sans câble d’extension en espace libre.
– Les spécifications ci-dessus peuvent varier en fonction de l’application, du plan de masse, du câble, du connecteur, du boîtier et de l’environnement d’installation.
Spécifications
| Dimensions | 20 (D) x 280 (H) mm typ. (antenne seulement) |
| Poids | 127 g (antenne seule) |
| Matériau radôme | Fibre de verre |
| Connecteur | N Male |
| Type de montage | Sur connecteur |
| Indice(s) de protection | IP67 |
| Résistance au vent | 210 km/h |
| T° de fonctionnement | -40°C à +65°C |
| Certification(s) | RoHS |
Mesures

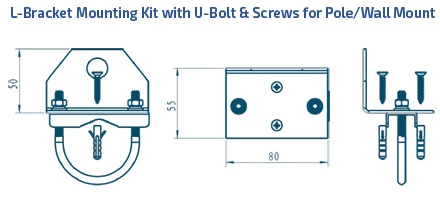

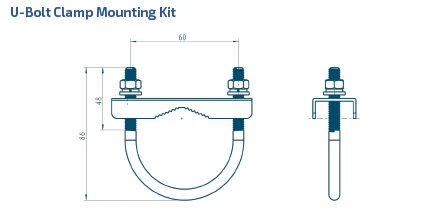

Schéma(s)
