Antenne LoRaWAN SigFox murale IP67
| Gain | 2.4 dBi |
|---|---|
| Connecteurs | SMA Mâle |
| Dimensions (mm) | 325 × 36 × 155 – (220 × Ø 16) |
| T° de fonctionnement | -40°C à +85°C |
L’antenne 2J2115B-433 est conçue pour les normes ISM, Sigfox et LoRa et s’adresse aux appareils fonctionnant sur la fréquence de 433 MHz, sans licence.
La bande 433 MHz offre une portée point à point puissante pour les appareils à faible consommation tels que la surveillance, le comptage, le suivi et les commandes à distance.
Avec la puissance des réseaux maillés, cette antenne étend la portée de la connectivité des appareils avec une fiabilité accrue.
L’optimisation du signal omnidirectionnel à 360 degrés offre un signal puissant à travers les murs et les bâtiments, ce qui est idéal dans les environnements urbains.
Cette antenne haute performance a un gain maximal de ± 2,4 dBi 433 MHz ISM et une efficacité élevée de ~53%.
Installation
Fabriquée avec un matériau ABS, elle mesure 325 × 36 × 155 mm et profite d’une certification IP67permettant une protection élevée contre la poussière, l’eau et l’humidité.
Elle est livrée en standard avec un connecteur SMA-Mâle et un câble RG58 de 300cm de long, personnalisables à la demande.
Environnement
Cette gamme d’antenne est fabriquée sans matières dangereuses tout en maintenant une conformité totale avec REACH et RoHS.
Caractéristiques
| Bande(s) (MHz) | 433 MHz |
| Fréquence(s) (MHz) | 433-435 |
| Perte de retour (dB) | ± -9,5 |
| VSWR | ± 2.0:1 |
| Efficacité (%) | ± 53,0 |
| Gain de crête (dBi) | ± 2.4 |
| Gain moyen (dB) | ± -2,8 |
| Impédance (Ohms) (Ohm) | 50 |
| Polarisation | Linéaire |

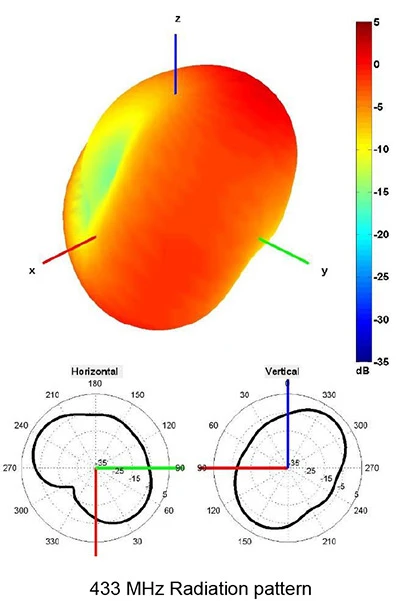

| Diagramme de rayonnement | Omnidirectionnel |
| Puissance d’entrée max. (W) | 25 |
| Connecteur | La plupart des connecteurs RF (norme SMA mâle) |
| Longueur du câble | Toute longueur de câble (standard 300 cm) |
| Type de câble | Autres câbles disponibles (norme RG58) |
Conditions de mesure de l’antenne :
– 200 cm de câble RG58
– Mesurée dans une chambre anéchoïque 3D certifiée CTIA
Spécifications
| Type de montage | Support mural |
| Dimensions (mm) | 325 × 36 × 155 (220 × Ø 16) |
| Radôme | ASA |
| Couleur Matériau radôme | Noir |
| Base d’antenne | Laiton |
| Support | Acier inoxydable |
| T° de fonctionnement (°C) | -40 à +85 |
| T° de stockage (°C) | -40 à +85 |
| Certification(s) | RoHS |
| Certificats | IP67 |

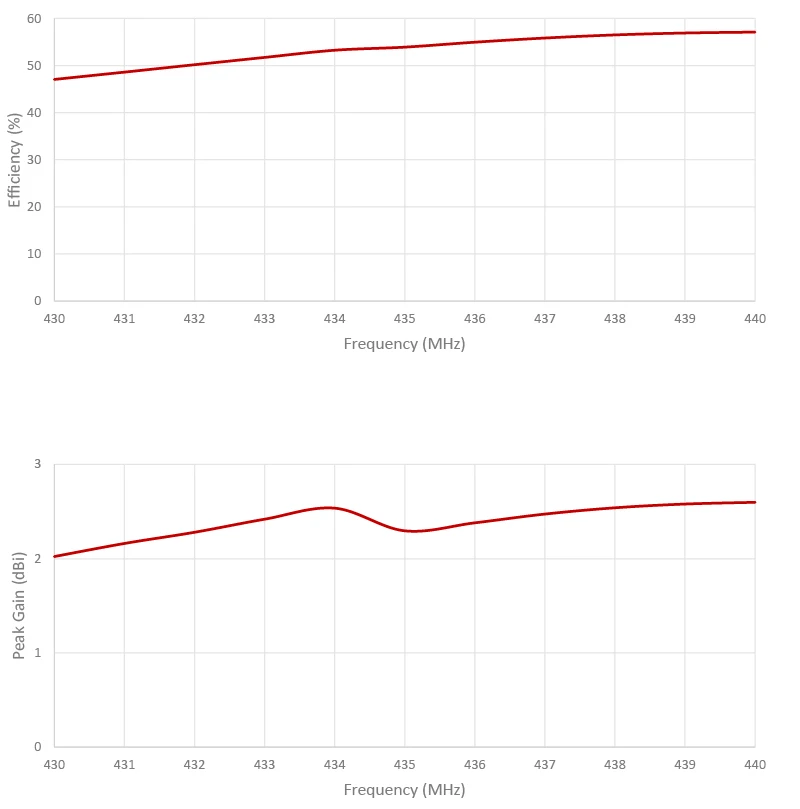

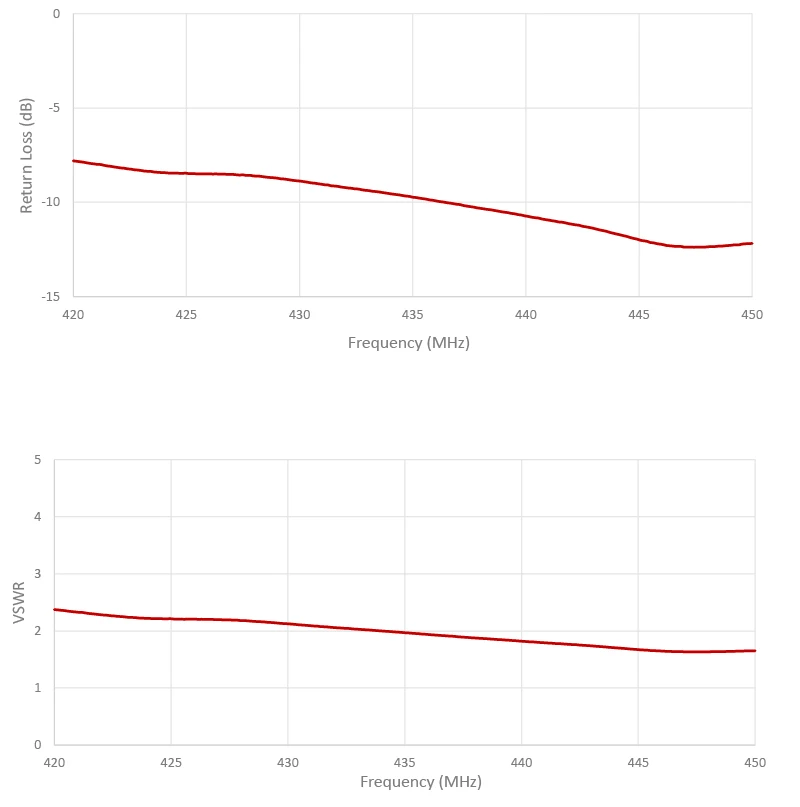

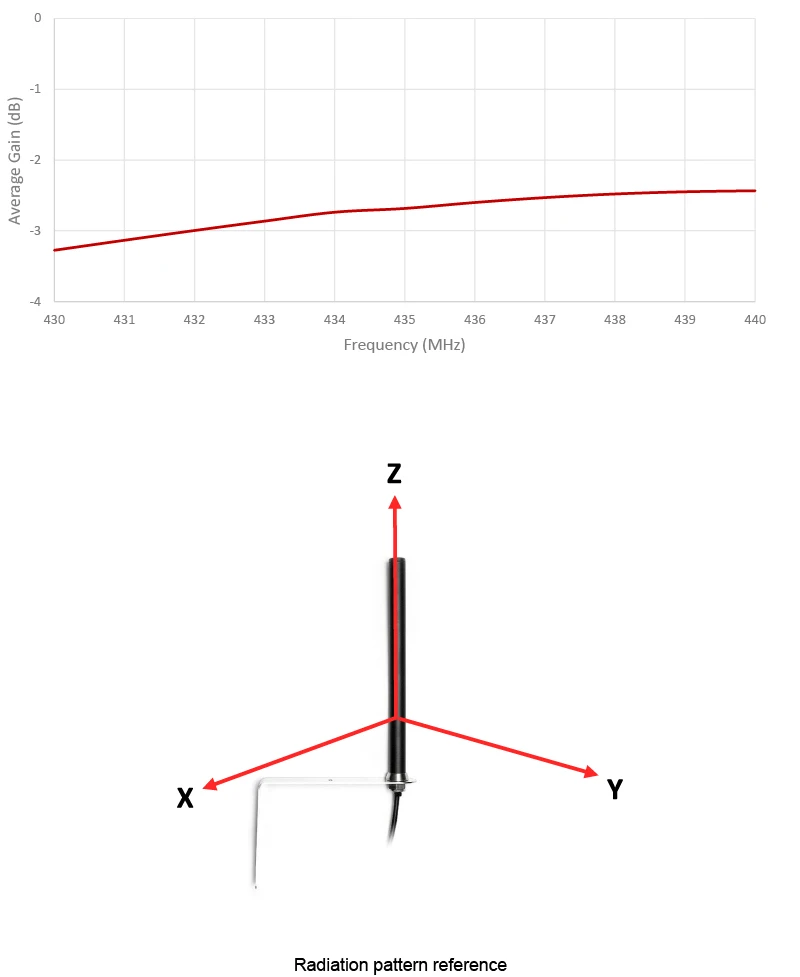

Mesures

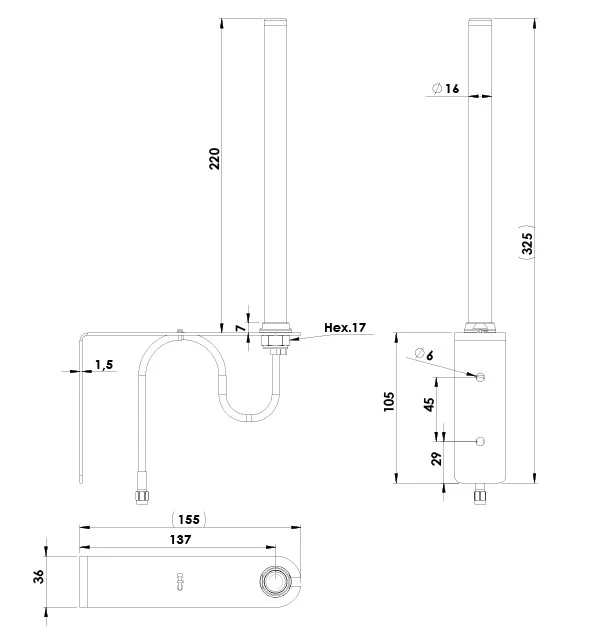

Schéma(s)
