Capteur d’ambiance intérieure LoRaWAN : Température, HR, Son, Luminosité, Mouvement | ERS Sound

LoRaWAN™ObjeniousOrangeActility
  • Capteur d’ambiance intérieure 5 en 1
  • Température, humidité, luminosité, mouvement et son
  • Connectivité LoRaWAN Classe A/C (configurable)
  • Autonomie allant jusqu’à 2 ans
  • Batteries remplaçables
  • T° de fonctionnement : 0 à 50 °C
  • Taux HR de fonctionnement : 0 à 85 % HR
  • Dimensions: 86 x 86 x 27 mm
  • Poids: 60g hors piles / 100 g avec piles
Référence ERS-SOUNDCatégories : , Question / Quote
PDF


ERS Sound est un capteur LoRaWAN™ mesurant 5 paramètres d’ambiance d’intérieur en temps réel : la température, l’humidité, la  luminosité (Lux), le niveau sonore, et les mouvements.

Équipé du NFC (Near Field Communication) pour une configuration facile avec un téléphone Android, il est alimenté par deux piles lithium AA 3,6V remplaçables lui conférant une autonomie pouvant aller jusqu’à 5 ans (selon configuration du capteur).

L’application dédiée permet de modifier le taux d’échantillonnage, le débit de données, les clés de cryptage, les déclencheurs, et bien plus encore. Tous ces paramètres peuvent également être modifiés à distance depuis le Cloud (OTAA).

ERS EYE SOUND

Mesures

Température

Résolution : 0,1 °C
Précision : ±0,2 °C

ERS SOUND Image 1

Humidité Relative

Résolution : 0,1 % HR
Précision à 25 °C: ± 2 % HR

ERS EYE Image 2

Précision de l’humidité par rapport à la température

ERS SOUND Image 3

Lumière

Gamme: 4 – 2000 LUX

Résolution: 1 LUX Précision: ± 10 LUX

Motion (PIR)

NB : Il y a un temps de pause de 30 secondes entre chaque essai PIR et après chaque transmission permettant de réduire le risque d’auto-déclenchement à partir d’événements internes qui pourraient perturber les circuits PIR à haute sensibilité.

ERS SOUND Image 4

Détection et mesure sonore

Le capteur sonore mesure le niveau de pression acoustique moyen et de crête avec filtrage dBa. Il détecte et échantillonne les deux signaux toutes les 10 secondes et effectue le calcul final avant d’envoyer les mesures à intervalle régulier (configurable).

NB : Pour les projets de grandes ampleur, la sensibilité et le filtrage de base peuvent être modifiés par le fabricant.

Plage de valeurs moyenne: 35 – 70 dBspl
Plage de valeurs de crête: 65 – 99 dBspl
Résolution sonore: 1 dB
Précision sonore : ±5 dBERS SOUND Image 5

10s de remise à zéro de l’échantillon et de la crête.
Pour chaque intervalle d’envoi, l’ERS Sound calcule le pic total et la moyenne pour tous les échantillons.


Exemple de cas d’applications

Bâtiments intelligents
Visuel Photo Batriment Entreprise
Environnement de travail
Visuel Photo Bureaux Openspace
Occupation des espaces
Visuel Photo Salle Conference


Types de données

Valeur du typeTypeTaille des donnéesCommentaire
0x01Température2-3276,5°C  3276,5 °C (Valeur de: 100  10,0 °C)
0x02Humidité10 – 100 %
0x04Lumière20 – 65535 Lux
0x05Motion (PIR)10 – 255 (Nombre de motions comptées)
0x07VDD (tension de la batterie)20 – 65535 mV
0x15Son2Données sonores, 1 octet crête / 1 octet moyen dB
0x3DInformations de débogage4Les données dépendent des informations de débogage
0x3EParamètres du capteurnRéglage du capteur envoyé au serveur au démarrage (premier package). Envoyé sur le port + 1.

Spécifications

Radio / Sans fil

Technologie sans filLoRaWAN™ 1.0.3 rev B
Sécurité sans filChiffrement de bout en bout (AES-CTR), protection de l’intégrité des données (AES-CMAC)
Type de périphérique LoRaWAN™Classe A/B/C (configurable) Dispositif final
ModeOTAA, ABP, ADR, Configuration adaptative des canaux
FréquenceUS902 – 928, EU863 – 870, AS923, AU915 – 928, KR920 – 923, RU864, IN865
Liaison de transmission137 dB (SF7) à 151 dB (SF12)
Puissance de transmission RF14 dB / 20 dB (spécifique à la région)

Conditions d’exploitation

Température0 à 50 °C
Humidité0 à 85 % HR (sans condensation)

Fonction de journalisation de l’appareil

Intervalle d’échantillonnageConfigurable via NFC et configuration en liaison descendante
Intervalle de téléchargement des donnéesConfigurable via NFC et configuration en liaison des

Alimentation de l’appareil

Type de batterie2 piles au lithium AA de 3,6 V
Autonomie< 2 ans (Selon configurations et environnement)

Boitier

Poids60 g hors piles / 100 g avec piles
Taille86 x 86 x 27 mm
BoitierPlastique, PC/ABS

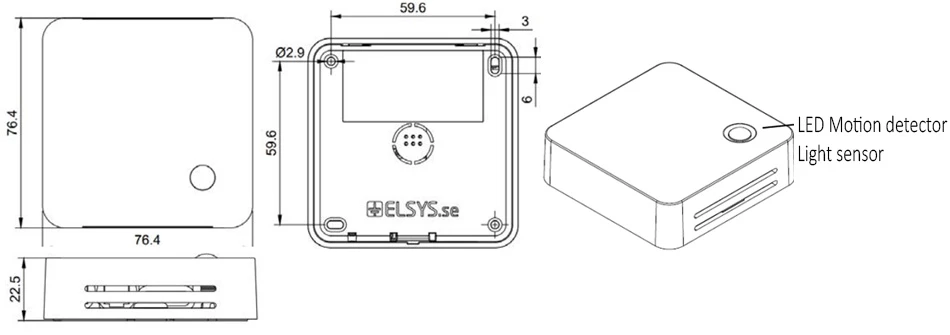

Schéma(s)

ERS SOUND Schema1
