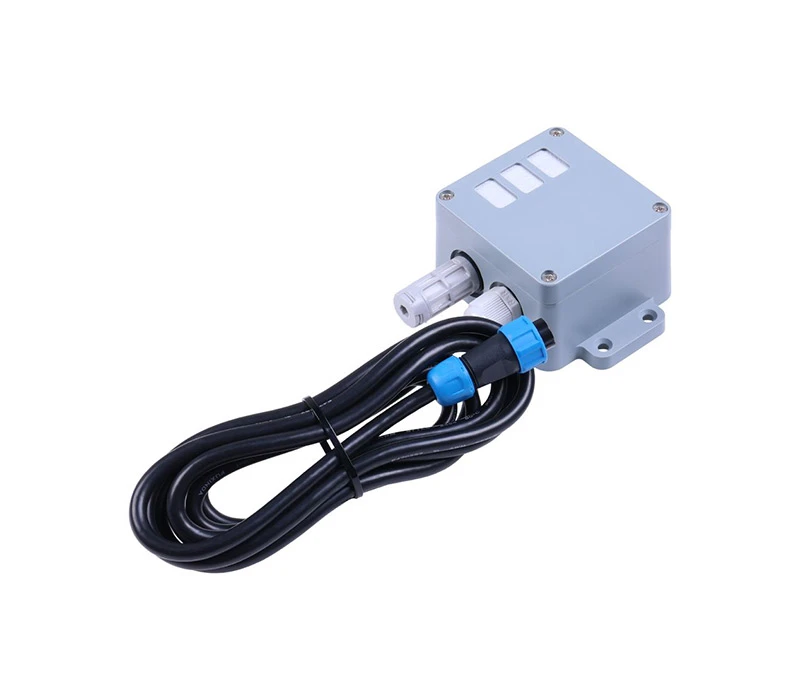

S-CO2-03 : Capteur de CO2, Température et Humidité, RS485, SDI-12, IP65
Capteur de Co2, température et humidité relative :
- Dioxyde de carbone : 0 – 10000ppm / Résolution : 1ppm
- Température : -40 – 85°C / Résolution : 0.01°C
- Humidité : 0 – 100% / Résolution : 0.01%
- Technologie NDIR
- Interfaces RS-485 et SDI-12
- Indice de protection IP65
Pourquoi choisir le capteur de CO2 S-CO2-03 ?
Le S-CO2-03 est un capteur RS485 / SDI12 qui mesure la concentration de CO₂ (0 à 10 000 ppm), la température (-40 à +85 °C) et l’humidité relative (0 à 100 %).
Certifié IP65 et conçu pour faciliter le contrôle climatique des serres, bâtiments agricoles et autres installations nécessitant un suivi précis de la qualité de l’air, il prend en charge les protocoles Modbus RTU et Modbus ASCII sur RS-485, ainsi que SDI-12 v1.4.
Le capteur S-CO2-03 repose sur la technologie infrarouge non dispersive (NDIR) afin de déterminer la concentration en dioxyde de carbone à partir de l’absorption du rayonnement infrarouge par le gaz.

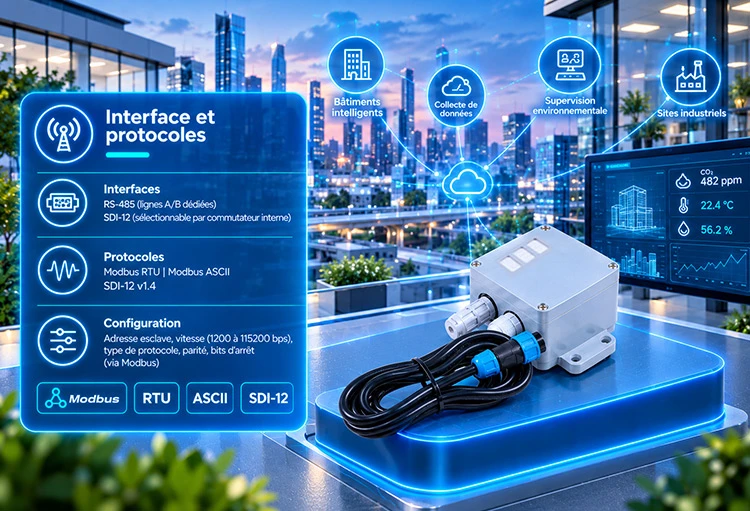

🖧 Interfaces du capteur de CO2 S-CO2-03
Le raccordement du S-CO2-03 s’effectue via une interface RS-485 sur les lignes A/B, ou par une interface SDI-12 activable grâce à un commutateur interne. Les connexions d’alimentation sont également intégrées au câblage.
🕸️ Protocoles du capteur de CO2 S-CO2-03
L’équipement prend en charge les protocoles Modbus-RTU, Modbus-ASCII et SDI-12 version 1.4.
En mode Modbus, plusieurs paramètres de communication peuvent être configurés, notamment l’adresse esclave, la vitesse de transmission de 1200 à 115200 bps, le type de protocole, la parité et le nombre de bits d’arrêt.

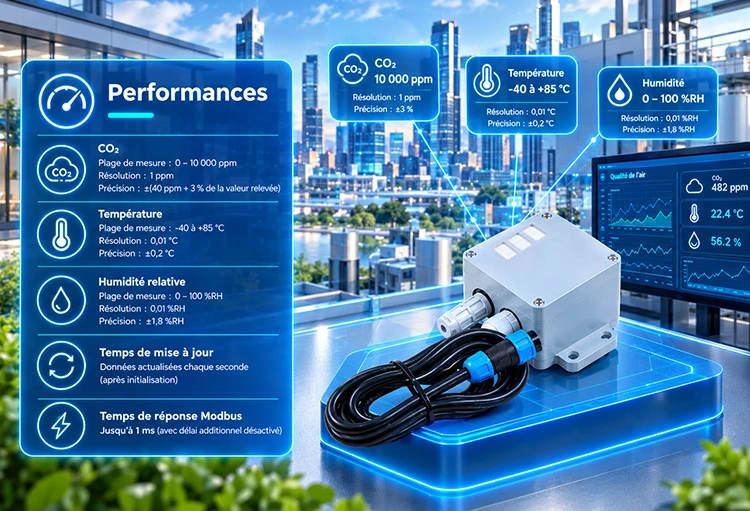

📈 Performances du capteur de CO2 S-CO2-03
Le suivi du CO₂ s’étend de 0 à 10 000 ppm avec une résolution de 1 ppm et une précision de ±40 ppm (+3 % de la valeur relevée).
La mesure de température couvre une plage de -40 à +85 °C avec une précision de ±0,2 °C et une résolution de 0,01 °C.
Quant à l’humidité relative, sa plage de mesure atteint 0 à 100 % avec une résolution de 0,01 % et une précision de ±1,8 %.
Une fois l’initialisation terminée, les données sont mises à jour chaque seconde.
En communication Modbus, le temps de réponse peut descendre à 1 ms lorsque le délai additionnel est désactivé.

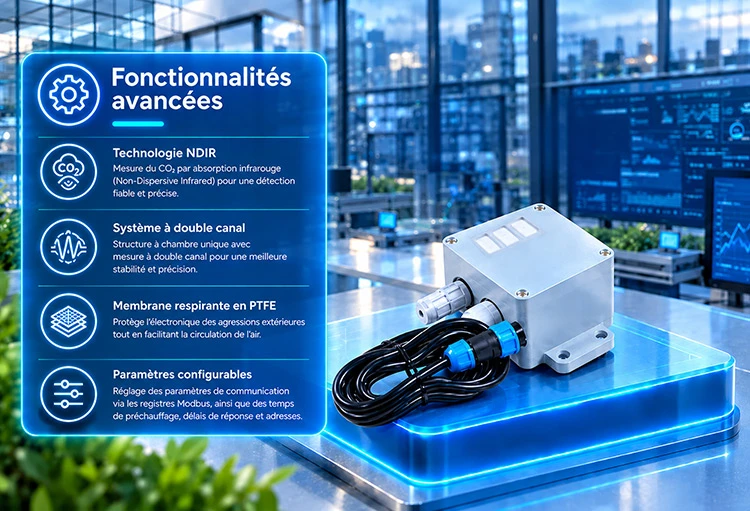

🧩 Fonctionnalités avancées du capteur de CO2 S-CO2-03
La mesure du CO₂ repose sur la technologie NDIR (Non-Dispersive Infrared). Cette méthode exploite les propriétés d’absorption infrarouge du dioxyde de carbone afin de déterminer sa concentration dans l’air.
Le S-CO2-03 utilise une structure à chambre unique associée à un système de mesure à double canal. Une membrane respirante en PTFE protège les composants internes contre les agressions extérieures tout en conservant une bonne circulation de l’air autour du capteur.
Les paramètres de communication peuvent être modifiés directement via les registres Modbus : les temps de préchauffage, les délais de réponse et les adresses de communication sont également configurables selon les contraintes de l’installation.

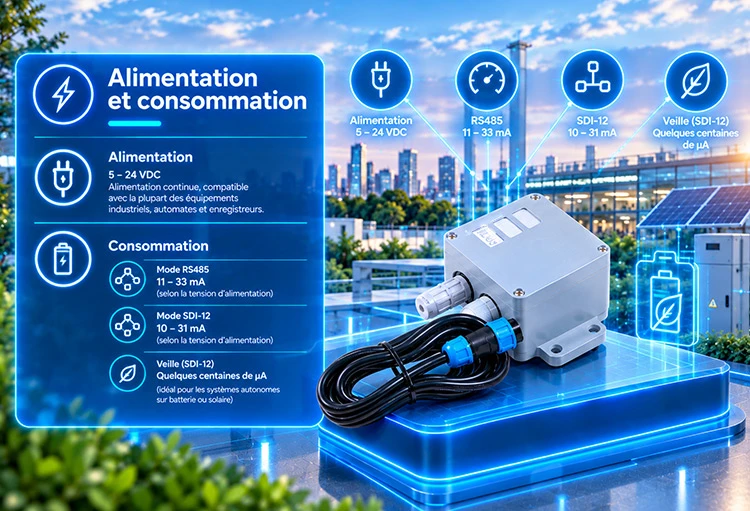

🔌 Alimentation du capteur de CO2 S-CO2-03
Le fonctionnement du capteur S-CO2-03 nécessite une alimentation continue comprise entre 5 et 24 VDC, une plage de tension qui simplifie son raccordement à la plupart des équipements industriels, automates et enregistreurs de terrain.
🔋 Consommation du capteur de CO2 S-CO2-03
La consommation varie selon le mode de communication utilisé et la tension d’alimentation :
- En mode RS485, le courant de fonctionnement est compris entre 11 et 33 mA selon la tension appliquée
- En mode SDI-12, il se situe entre 10 et 31 mA
Lorsque le capteur est placé en veille sous SDI-12, la consommation peut descendre jusqu’à quelques centaines de microampères, ce qui favorise son utilisation dans les systèmes autonomes sur batterie ou alimentation solaire.
🛠️ Installation du capteur de CO2 S-CO2-03
Le montage peut être réalisé sur un mât à l’aide de colliers de fixation ou directement sur une paroi à l’aide des points de fixation prévus à cet effet. Le câble fourni mesure 2 mètres afin de simplifier le raccordement sur le terrain
Sa certification IP65 permet au boîtier de résister à la poussière et aux projections d’eau, tandis que pour les installations extérieures, l’utilisation d’un dispositif d’ombrage est recommandée (l’exposition prolongée au soleil direct ou à la pluie est déconseillée).
🧾 Certifications du capteur de CO2 S-CO2-03
Le produit est accompagné des documents de conformité CE, FCC et UKCA ainsi que des déclarations réglementaires associées.

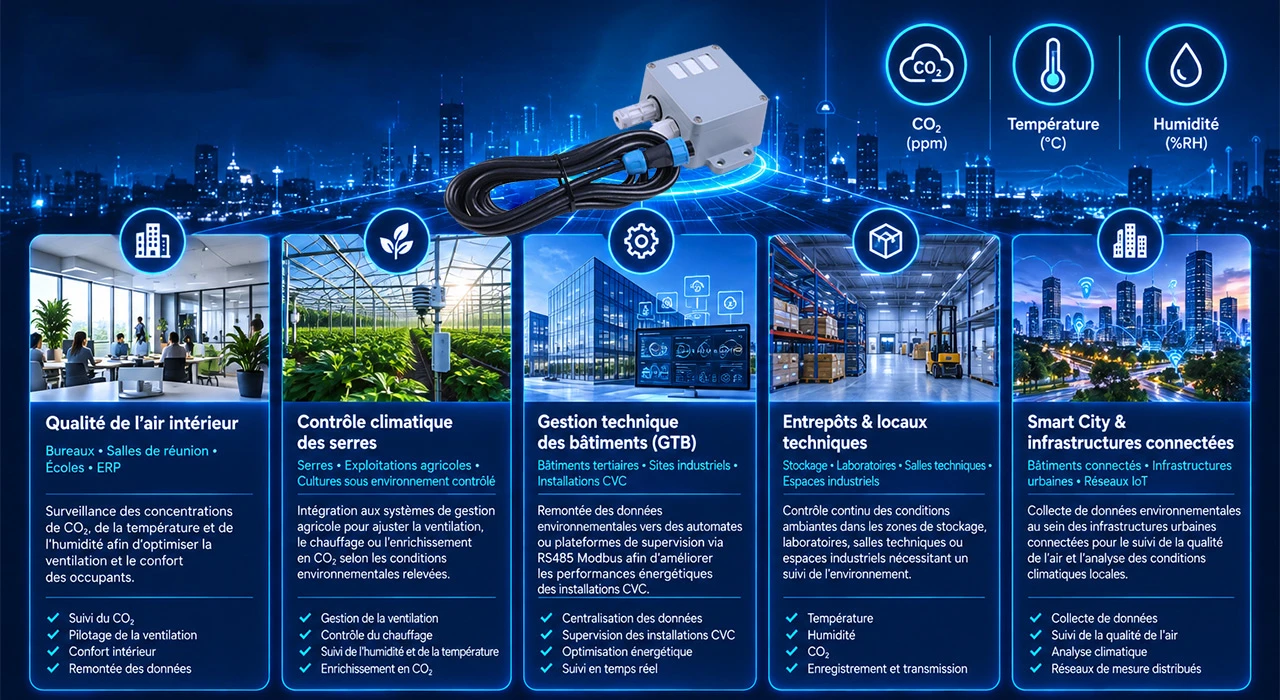

💡 Exemples de cas d’usage du capteur de CO2 S-CO2-03
Le S-CO2-03 s’intègre dans les systèmes de surveillance de la qualité de l’air intérieur, de gestion climatique des serres, de supervision des bâtiments, de contrôle des environnements industriels et de collecte de données pour les infrastructures urbaines connectées
📋 Spécifications du capteur de CO2 S-CO2-03
Mesures | |
| Dioxyde de carbone | • Plage : 0 à 10 000 ppm • Précision : ±(40 ppm + 3 % × MV) • Résolution : 1 ppm |
| Température | • Plage : -40 à 85 °C • Précision : ±0,2 °C • Résolution : 0,01 °C |
| Humidité | • Plage : 0 à 100 % HR • Précision : ±1,8 % HR • Résolution : 0,01 % HR |
Performances en mode RS-485 | |
| Temps de préchauffage | 123 seconde(s) |
| Intervalle de mesure | 1000 millisecondes (ms) |
| Fréquence des requêtes de l’hôte | 1 Hz |
| Temps de réponse du lecteur | 1 à 4 millisecondes (ms) |
Performances en mode SDI-12 | |
| Temps de préchauffage | 500 millisecondes (ms) |
| Temps de mesure | 123 seconde(s) |
Consommation d’énergie | |
| Mode(s) RS-485 | • Tension d’alimentation (V) : 16 / 12 / 9 / 5 • Courant de fonctionnement (mA) : 11 / 15 / 19 / 33 |
| Mode(s) SDI-12 | • Courant de fonctionnement (mA) : 10 / 14 / 18 / 31 • Courant en veille (μA) : 288 / 284 / 528 / 755 |
Autres | |
| Tension d’alimentation | 5 ± 24 V |
| Protocole(s) | Modbus -RTU RS485/ Modbus -ASCII RS485/ SDI-12 (v1.4) |
| Indice de protection | IP65 (des mesures d’ombrage sont nécessaires pour une installation en extérieur, et l’équipement ne doit pas être exposé à la lumière directe du soleil et à la pluie pendant une période prolongée) |
| T° de fonctionnement | 0°C ± +50°C (en raison des limitations du capteur de CO2) |
| Humidité de fonctionnement | 0 à 85 %HR (sans condensation) |
| Longueur du câble | 2 mètres |
