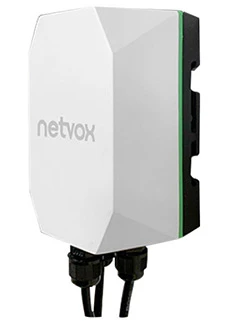

R900NAB : Capteur de courant LoRaWAN - 6 pinces CT, 4 sondes CTN, 1×DO, luminosité, vibrations
- Connectivité LoRaWAN™ Classe A
- Plage de mesure : 75A/150A/250A/630A/1000A/3000A
- Jusqu’à 6 pinces CT clamp-on
- Jusqu’à 4 thermistances CTN
- 1 sortie numérique
- 1 capteur de lumière
- 1 capteur de vibrations
- Faible consommation d’énergie et autonomie prolongée
- Dimensions : 15,5 × 60 × 54 mm

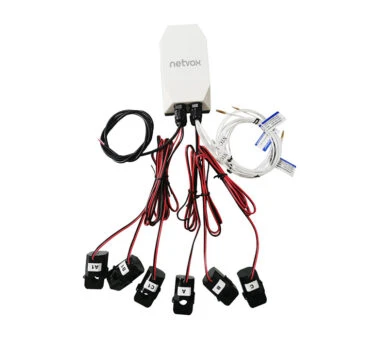

Le R900NAB est un capteur de courant IoT multifonctions capable de gérer jusqu’à 6 pinces CT clamp-on et 4 sondes NTC pour la mesure de température.
Doté d’une sortie digitale (DO), d’un capteur de lumière et d’un capteur de vibration, le capteur LoRa® R900NAB est conçu pour la surveillance énergétique dans des environnements industriels et tertiaires.
Compatible avec les bandes de fréquences EU863-870, US902-928 et AU915-928, il peut accueillir des pinces ampèremétriques allant de 75 ampères à 3000 ampères,
La configuration du R900NAB est simplifiée grâce à la technologie NFC qui permet un paramétrage de l’appareil et la mise à jour de son firmware, sans démontage ni câblage complexe.
Le capteur est optimisé pour prolonger la durée de vie des batteries grâce à un mode veille intelligent et à une fonction de mise en marche ou arrêt manuel par hard switching.
Alertes sonores et visuelles

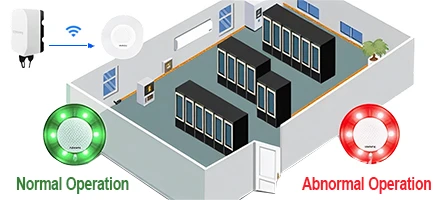

Le R900NAB peut être associé à l’annonceur vocal R603 afin de déclencher des signaux visuels et/ou sonores au sein des zones surveillées en cas de dépassement de seuil.
Grâce à la mémoire interne du R603, il est possible d’associer chaque type d’alarme du R900NAB à une annonce distincte et à une couleur lumineuse particulière.
Par exemple, une surconsommation électrique peut déclencher un message vocal « Attention, surcharge » accompagné d’une lumière rouge.
Surveillance intelligente

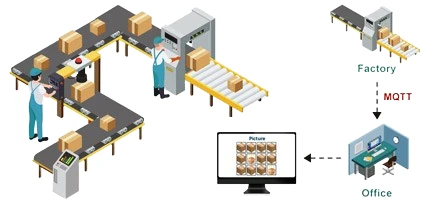

Le capteur de courant R900NAB peut également être connecté à la caméra WA08 de Netvox pour corréler les données électriques relevées avec des images ou des vidéos en temps réel.
Pouvoir vérifier l’état des équipements et détecter des anomalies visuelles comme une surchauffe, un voyant d’alerte ou un défaut mécanique est particulièrement utile pour la maintenance prédictive et la sécurité.
Automatisation par signal de seuil
La sortie numérique (DO) du R900NAB fonctionne comme un relais à état sec qui agit tel un interrupteur pour fermer ou ouvrir un circuit externe.
Cela permet de piloter ou déclencher des équipements tiers, comme un automate, en fonction des conditions détectées par le capteur (par exemple en cas de dépassement de seuil électrique de courant ou température anormale).
Points forts
- Jusqu’à 6 pinces CT clamp-on
- Jusqu’à 4 thermistances CTN
- 1 sortie numérique
- 1 capteur de lumière
- 1 capteur de vibrations
- Plage de mesure disponibles : 75A/150A/250A/630A/1000A/3000A
- Connectivité LoRaWAN™ Classe A
- Étalement de spectre à sauts de fréquence
- Configuration monophasée ou triphasée personnalisable
- Câble TC (amovible/non amovible)
- Configuration et mise à jour du firmware via NFC
- Stockage jusqu’à 10 000 données
- Interrupteur magnétique pour allumer / éteindre et réinitialiser l’appareil aux paramètres d’usine
- Alimentation par 2 piles ER18505 de 3,6 V
(compatible avec les piles ER14505 avec boîtier convertisseur) - Faible consommation d’énergie et autonomie prolongée
- 7 méthodes d’installation adaptées à différents scénarios
- Indice de protection : IP53 (unité principale), IP30 (capteur)
- Détection de déconnexion de l’appareil
- Compatible avec Actility/ThingPark, TTN, MyDevices/Cayenne

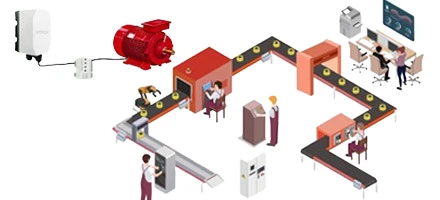

Exemples de cas d’usage
Spécifications
Spécifications électriques | |
| Alimentation électrique | 2* piles au lithium ER18505 3,6 V 4000 mAh |
| Durée de vie de la batterie | 5 à 8 ans (lorsque la température = 25℃, rapportez une fois toutes les 60 minutes, puissance TX = 20 dBm et LoRa® SF = 10) |
| Courant de veille | 35uA |
| Courant de réveil | 7 mA |
| Courant de réception RF | 12 mA à 3,3 V |
| Courant de transmission RF | 138 mA à 3,3 V, puissance TX = 22 dB |
| Erreur de mesure de la batterie | ± 0,1 V |
| Erreur de mesure du courant | < ±1% |
| Résolution | 1 mA |
Thermistance CTN | |
| Type de terminal | Point de contact |
| Plage de mesure | -40°C à 125°C |
| Résistance à 25°C | 10 000 (valeur typique) |
| Valeur B (B25/50) | 3990 |
| Précision | ±3°C (entre -40°C et +125°C) ≦ 2℃ (affecté par le câble) |
Capteur de lumière | |
| Plage de mesure | 0,01 Lux – 157 Kilolux |
| Précision | ± 20 % (dans des conditions de lumière du jour) ± 10 % (dans des conditions d’éclairage stables telles qu’une lumière LED(s) blanche de 6 500 K à température ambiante) |
Capteur de courant sans fil | |
| Fréquences | • 863 MHz-928 MHz • 470 MHz-510 MHz |
| Puissance TX | • US915 22 dBm • AS923 16 dBm • AU915 22 dBm • CN470 19,15 dBm • EU868 16 dBm • KR920 14 dBm • IN865 20 dBm |
| Sensibilité RX | • –123 dBm pour 2-FSK (à 1,2 Kbit/s) • –148 dBm pour LoRa® (à 10,4 kHz, SF= 12) |
| Type d’antenne | Antenne intégrée |
| Portée de communication | 10 km (ligne de visée) Remarque : la distance de transmission réel dépend de l’environnement |
| Taux de transfert de données | FSK : 0,6 – 300 Kbit/s LoRa® : 0,018 – 62,5 Kbit/s |
| Modulation | Remarque LoRa® FSK : une modulation est requise. |
| Bande(s) LoRaWAN™ disponible | • EU863-870 • US902-928 • AU915-928 • KR920-923 • AS923-1 • AS923-2 • AS923-3 • IN865-867 • CN470-510 Remarque : configuré avant expédition |
Caractéristiques physiques | |
| Dimensions | 15,5 × 60 × 54 mm |
| T° de fonctionnement | -20°C à 55°C |
| T° de stockage | -40°C à 85°C |
| Humidité de fonctionnement | <90% HR (sans condensation) |
| Montage | Standard : vis, ruban adhésif double face, support Préparé par le client : serre-câbles En option : rail DIN, magnétique, support pivotant |
Transformateur de courant | |
| Poids (par CT) | 75A : ≃ 46,9 g 150A : ≃ 70,1 g 250A : ≃ 150,6 g 630A : ≃ 420 g 1000A : ≃ 600 g 3000A : ≃ 1 kg |
| Taille et longueur du câble | Fil rouge et Noir 22AWG Câble non détachable : 900 mm Câble détachable : 1200 mm |
| Matériau du boîtier | Matériau ignifuge de grade 94-V0 UL |
| Réglementation(s) | Conforme à la directive RoHS |
| T° de fonctionnement | 75A/150A/250A/630A : -40℃ à 85°C 1000A/3000A : -20°C à 50°C |
Thermistance CTN | |
| Matériau et longueur du câble | Fil PTFE; 1000 mm |
Sortie(s) numérique | |
| Tension | 3,3 V |
| Longueur du câble | Câble rond Ø 3 mm à 2 conducteurs ; 1 000 mm |
*Les spécifications électriques peuvent varier en fonction de la tension de l’alimentation.
Transformateur de courant
| 75A | |
| Courant primaire nominal | 30 A, 50 Hz–60 Hz |
| Courant secondaire nominal | 10 mA |
| Courant de saturation | ≥ 75 A |
| Rapport | 3000:01:00 |
| Résistance de charge | 10Ω |
| Résistance électrique | CA 3000 V |
| 150A | |
| Courant primaire nominal | 100 A, 50 Hz–60 Hz |
| Courant secondaire nominal | 33,33 mA |
| Courant de saturation | ≥150A |
| Rapport | 3000:01:00 |
| Résistance de charge | 10Ω |
| Résistance électrique | CA 3000 V |
| 250A | |
| Courant primaire nominal | 200 A, 50 Hz–60 Hz |
| Courant secondaire nominal | 66,66 mA |
| Courant de saturation | ≥ 250 A |
| Rapport | 3000:01:00 |
| Résistance de charge | 10Ω |
| Résistance électrique | CA 3000 V |
Capteur de courant sans fil
630A | |
| Courant primaire nominal | 300 A, 50 Hz–60 Hz |
| Courant secondaire nominal | 50 mA |
| Courant de saturation | ≥630A |
| Rapport | 6000:01:00 |
| Résistance de charge | 10Ω |
| Résistance électrique | CA 3000 V |
1000A | |
| Courant primaire nominal | 1000 A, 50 Hz–60 Hz |
| Courant secondaire nominal | 500 mA |
| Courant de saturation | ≥1000A |
| Rapport | 2000:01:00 |
| Résistance de charge | 0,36Ω |
| Résistance électrique | 2000 V/0,3 mA/3 s |
3000A | |
| Courant primaire nominal | 3000 A, 50 Hz–60 Hz |
| Courant secondaire nominal | 500 mA |
| Courant de saturation | ≥ 3000 A |
| Rapport | 6000:01:00 |
| Résistance de charge | 0,3Ω |
| Résistance électrique | CA 3 kV/3 mA/3 s |

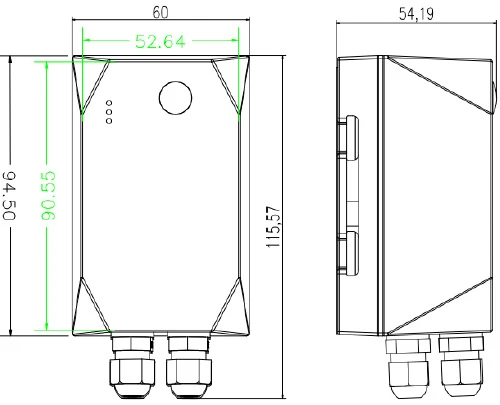

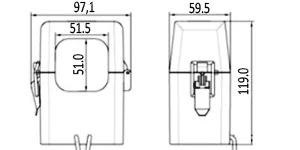

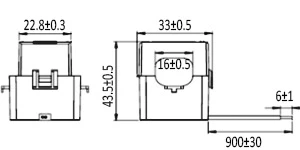

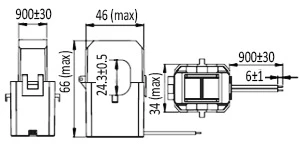

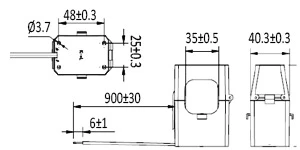

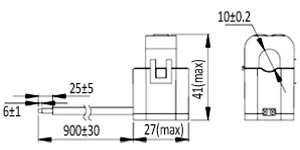

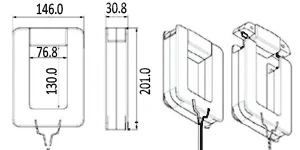

Schéma(s)
