Capteur LoRaWAN de mouvement, température, humidité et luminosité | Move’O Lite
- Capteur 4 en 1 : Mouvement, T°, HR, Lux
- LoRaWAN Classe A – 868 MHz
- Autonomie : jusqu’à 8 ans (selon utilisation)
- T° de fonctionnement : +0°C / +55°C
- Installation facile
- Dimensions : 74 × 74 × 35 mm
- Poids : 71g

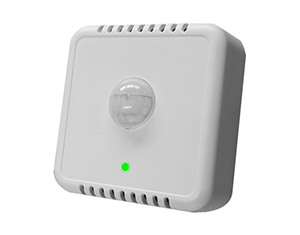

Le capteur IoT Move’O Lite permet 4 mesures distinctes : il détecte les mouvements, mesure la température, l’humidité et le taux de luminosité dans une pièce.
La détection de présence est réalisée grâce à la technologie infrarouge (PIR) qui repère les changements dans le rayonnement infrarouge lorsqu’une personne se déplace à une température différente de celle de l’environnement.
Le capteur peut ainsi réguler le chauffage en fonction de la fréquentation ou du taux d’humidité de la pièce, par exemple.
Le capteur est muni :
- D’un interrupteur magnétique permettant l’activation et la désactivation
- D’une LED permettant de suivre la configuration et l’association sur le réseau.
Les données relatives aux mesures sont transmises unitairement ou agrégées et compressées (mode batch) avant d’être transmises sur le réseau LoRaWAN. Le mode batch réduit considérablement la quantité de données émises tout en préservant l’autonomie du capteur.
Alimenté par une pile 3.6V/2600mAh, l’autonomie du capteur peut aller jusqu’à à 8 ans avec une configuration de 1 mesure toutes les 10 minutes et 1 rapport par heure, le niveau de tension pile est transmis régulièrement.
Points forts
- 4 capteurs intégrés :
- Mouvement : jusqu’à 12m, détection 102° x 92°,
68 zones - Température : 0 °C à +55 °C / ± 0.2 °C
- Hygrométrie : 0% à 100% HR / ± 2%
- Luminosité : 0.01 Lux à 83 000 Lux / 5%
- Mouvement : jusqu’à 12m, détection 102° x 92°,
- LoRaWAN Class A
- Compression des données
- Autonomie jusqu’à 8 ans (selon l’utilisation)
- Voyant LED : association réseau
- Simplicité d’installation et d’utilisation
Spécifications
Radiofréquence | |
| Fréquence | EU : 863 – 870 MHz |
| Puissance émise | +14 dBm |
| Sensibilité | -140 dBm |
Firmware | |
| Protocole(s) | LoRaWAN, Class A |
| Période de mesures | De 10 minutes à 24 heures (configurable) |
| Intervalle de transmission | Immédiatement après la mesure ou par lot de 30 minutes à 48 heures (configurable) |
| Compression des données | Par codage différentiel (configurable) |
| Activation | Activation by Personalization (ABP) ou Over-The-Air Activation (OTAA) |
| Chiffrement des données | AES128 |
Alarmes | |
| Mouvement | Sur détection |
| Température | Seuils minimum et maximum configurables de 0 °C à 55 °C par pas de 0,1 °C |
| Hygrométrie | Seuils minimum et maximum configurables de 0% HR à 100% HR par pas de 1% HR |
| Alerte | Détection d’arrachement grâce à l’accéléromètre embarqué |
Alimentation | |
| Tension | Pile remplaçable au lithium 3,6 V / 2600 mAh Niveau de tension de la batterie transmise (configurable par pas de 0,1 V) |
| Autonomie en SF12 (de +10°C à +25°C) | > 5 ans avec 1 rapport toutes les 30 minutes |
Interface Utilisateur | |
| Interrupteur magnétique + LED(s)s | Association réseau ; statut du capteur |
Boitier | |
| Dimensions | 74 × 74 × 35mm |
| Poids | 71g |
| Fixations | L’aide de vis ou de ruban adhésif (non fournis) |
| Indice IP | IP20 |
| Matériau | Recycled ABS (50%) |
| Résistance au feu | UL94-HB |
Environnent | |
| Fonctionnement | 0 °C / +55 °C ; +0% HR / +95% HR (sans condensation) |
| Stockage | 10 °C / +30 °C ; +0% HR / +60% HR |
Normes | |
| Règlementations | Radio Equipment Directive 2014/53/EU, RoHS |
Mesures
| Mouvement | Température | Hygrométrie | Luminosité | |
| Plage | Distance de détection 3, 6, 12 mètres | 0 °C à +55 °C | 0% à 100% HR | 0,01 to 83 000 Lux |
| Précision | 105° horizontal | 0.2 °C entre +5 °C et +55°C; sinon ± 0.3 °C | ±2% entre [20% -80%] rH et [+15 -+55] °C sinon ±3% | 5% |
| Résolution (dans la plage nominale) | 92° vertical | 0.1 °C | 1% |
Caractéristiques techniques du capteur de mouvement
La technologie infrarouge (PIR) du MOVE’O détecte le mouvement dans 3 zones différentes :
- 1ère zone : 12m avec un rayon de 112° horizontalement et 13,2° verticalement
- 2ème zone : 6m avec un rayon de 112° horizontalement et 32,5° verticalement
- 3ème zone : 3m avec un rayon de 112° horizontalement et 9,8° verticalement
Ci-dessous une représentation de la zone de détection lorsque l’appareil est placé à 1,7 m du sol :
Vue de côté
Vue du dessus
