RA08D : Capteur LoRaWAN QAI : TVOC, Pa, CO, CO2, NH3, H2S, O3, HCHO, PM2.5, T°, HR, Présence, Lux
- Jusqu’à 12 mesures environnementales
- Module SX1262, technologie LoRaWAN Class A
- Alimentation stable pour les environnements industriels
- Fonctions avancées intégrées :
- avertissement, calibration, fréquence de reporting,
- filtres de données, modes veille intelligents, etc.
- Écran E-ink (pour la série S)

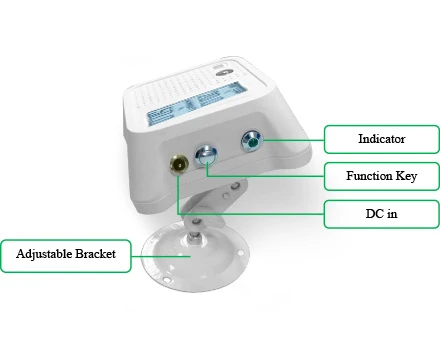

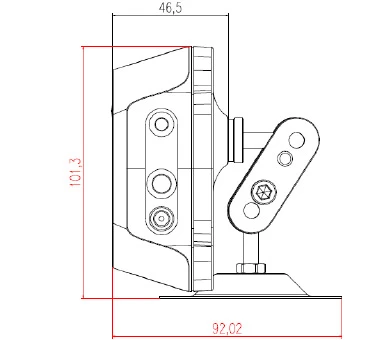

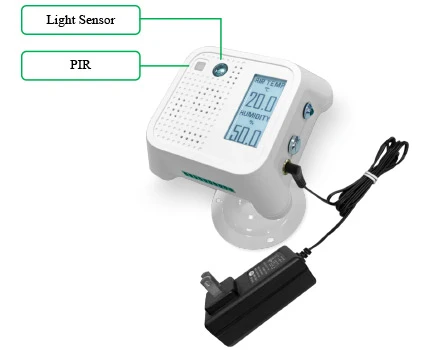

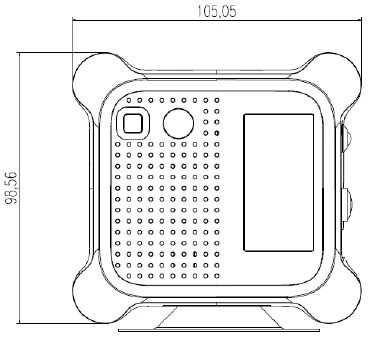

- Dimensions : 105,05 × 98,56 × 46,5mm
La série RA08Dxx(S) est une gamme de capteurs IoT intégrant un large ensemble de mesures environnementales tels que le Co, le CO₂, le NH₃, le H₂S, l’ozone (O₃), le formaldéhyde (HCHO), les particules fines PM2.5, les composés organiques volatils (TVOC), la luminosité ambiante, la pression atmosphérique, la détection de mouvement, la température et l’humidité.
La version “S” est dotée d’un écran E-ink de 2.13 pouces permettant de consulter les informations relevées par les capteurs intégrés en temps réel.
Compatible avec les plateformes IoT telles qu’Actility, ThingPark, TTN, MyDevices et Cayenne, ce multicapteur fonctionne avec une alimentation DC 12V et présente un courant de fonctionnement inférieur à 150 mA.
Exemples de cas d’usage
Ce capteur polyvalent est idéal pour la surveillance de la qualité de l’air dans des environnements variés tels que les centres commerciaux, les musées, les usines, les piscines, les bureaux, les hôtels, les écoles ou encore les installations de purification et de traitement des odeurs.
Chaque modèle de la série RA08Dxx et RA08DxxS embarque un ensemble de capteurs spécifiques ; le tableau fourni ci-dessous distingue les différentes versions (RA08D01 à RA08D10) en fonction des combinaisons de mesures possibles.
Chaque version permet pour répondre à différents besoins, allant du suivi d’odeurs (NH₃/H₂S), à la détection de polluants chimiques (HCHO, O₃), en passant par la surveillance environnementale complète (CO₂, PM2.5, TVOC, PIR, lumière, pression, etc.).
| T° / Hr | TVOC | LUX | Pa | PIR | CO2 | O3 | HCHO | PM2.5 | NH3 + H2S | CO (via RS-485) | |
| RA08D01(S) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | X | X | X | X | X |
| RA08D02(S) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | X | X | X | X | ✓ |
| RA08D03(S) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | X | X | X | X |
| RA08D04(S) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | X | ✓ | X | X | X |
| RA08D05(S) | ✓ | ✓ | ✓ | ✓ | ✓ | X | X | X | ✓ | X | X |
| RA08D06(S) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | X | X | X | ✓ |
| RA08D07(S) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | X | ✓ | X | X | ✓ |
| RA08D08(S) | ✓ | ✓ | ✓ | ✓ | ✓ | X | X | X | ✓ | X | ✓ |
| RA08D09(S) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | X | X | X | ✓ | X |
| RA08D10(S) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | X | X | X | ✓ | ✓ |
CO (via RS-485)
La détection du monoxyde de carbone s’effectue via un module externe connecté en RS-485.
Il offre une plage de mesure de 0 à 1000 ppm, une résolution de 1 ppm et une précision de ± 5 ppm ou ± 10 %, avec un temps de réponse rapide (≤ 30 s).
Ce module est alimenté en 10–30 VDC, garantissant une intégration fiable dans les systèmes industriels.

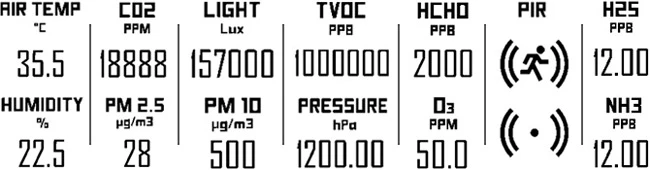

Écran E-ink
Les informations affichées à l’écran peuvent être actualisées en appuyant sur la touche de fonction, en déclenchant le capteur PIR, ou automatiquement selon l’intervalle de rapport.
Mesures
| Type | Surveillance | Signification |
| 🌡️ Température | Température de l’air | Indique le niveau de chaleur ambiante, utile pour confort, HVAC, automatisation. |
| 💧 Humidité | Humidité relative | Mesure la quantité de vapeur d’eau dans l’air, importante pour confort et prévention de moisissures. |
| 🌫️ TVOC | Total Volatile Organic Compounds | Mesure la quantité totale de composés organiques volatils émis par peintures, meubles, solvants ; un indicateur de qualité d’air. |
| 💡 Luminosité | Intensité lumineuse (Lux) | Indique la luminosité d’un lieu ; utile pour éclairage automatique ou détection de présence. |
| 🌬️ Pression atmosphérique | Air Pressure | Mesure la pression de l’air, utile pour analyse environnementale et systèmes fermés. |
| 🚶 PIR | Détection infrarouge passive | Détecte la présence / le mouvement de personnes dans une zone. |
| 🟢 CO₂ | Dioxyde de carbone | Indicateur critique de ventilation : un taux élevé signifie un air confiné ou pollué. |
| 🟣 NH₃ | Ammoniac | Gaz irritant présent dans les toilettes, industries, stations d’épuration ; mesure d’hygiène et de sécurité. |
| ⚫ H₂S | Sulfure d’hydrogène | Gaz toxique au fort pouvoir irritant, odeur d’œuf pourri ; présent dans les eaux usées, usines, zones industrielles. |
| 🔵 O₃ | Ozone | Gaz oxydant utilisé en désinfection et présent dans certains environnements industriels. |
| 🟡 HCHO | Formaldéhyde | Gaze émis par matériaux, colles, meubles neufs ; très surveillé dans les bâtiments pour la qualité d’air intérieur. |
| 🌁 PM2.5 | Particules fines < 2,5 µm | Particules issues de combustion et pollution, dangereuses pour la santé respiratoire. |
| ⚠️ CO | Monoxyde de carbone | Gaz extrêmement toxique, inodore et incolore, produit par une combustion incomplète (moteurs, chaudières). |
Spécifications
| |
| Gammes de fréquences | • 863 MHz-928 MHz • 470 MHz-510 MHz |
| Puissances d’émissions | • US915 20 dBm • AS923 16 dBm • AU915 20 dBm • CN470 19,15 dBm • EU868 16 dBm • KR920 14 dBm • IN865 20 dBm |
| Sensibilité RX | -123 dBm (Déviation de fréquence = 5 kHz, Débit binaire = 1,2 kb/s) |
| Type d’antenne | Antenne hélicoïdale |
| Plage de communication | 10 km (en visibilité directe) La distance de communication réelle peut varier en fonction de l’environnement |
| Débit de transfert de données | • 0,3 kbit/s à 50 kbit/s (LoRaWAN™) • 0,6 à 300 kbit/s (FSK) |
| Méthode de modulation | LoRa®/FSK : Une méthode de modulation est requise |
| Fréquence LoRaWAN™ disponible | EU863-870, US902-928, AU915-928, KR920-923, AS923-1, AS923-2, AS923-3, IN865-867, CN470-510 |
| |
| Courant nominal | Alimenté par un adaptateur DC12V |
| Courant de fonctionnement | <150 mA |
| |
| T° de fonctionnement du corps principal | 0℃ à +50℃ |
| Plage d’humidité ambiante | <90 % HR (sans condensation) |
| T° de stockage | -40℃ à +85℃ |
| |
| Plage de mesure de température | 0°C à +50°C |
| Précision | ±0,8°C |
| Plage de mesure de l’humidité | 0 % HR à 100 % HR |
| Précision de l’humidité | ±4 % HR à 25 °C, ±8 % HR aux autres températures |
| |
| Plage | 0 à 1 000 000 ppb |
| Précision | ±25% |
| |
| Plage | 0,01 lux à 157 klux |
| Précision | ±10 % (à température ambiante sous LED(s) blanche 6500 K) ±20 % (à la lumière du jour) |
| |
| Plage | 300 hPa à 1100 hPa |
| Précision | ±1,5 hPa (de 0 à +40 °C, sous 950 à 1050 hPa) |
| |
| Courant de veille | 10 µA |
| Angle de détection | 80° horizontalement 90° verticalement |
| Distance de détection | 0m à 2,5m |
| |
| Portée et précision | 400 à 5000 ppm ± (50 ppm ± 3 % de la valeur mesurée) 5001 à 10000 ppm ± 10 % de la valeur mesurée |
| T° de fonctionnement | 0 à +50°C |
| Humidité de fonctionnement | 0% HR à 85% HR (sans condensation) |
| |
| Plage | NH3 : 0 à 10 ppm ; H2S : 0 à 5 ppm |
| Résolution | NH3 : 0,01 ppm ; H2S : 0,01 ppm |
| Précision | ±5 % FS |
| Courant de veille | 0,85 mA à 5 V CC |
| T° de fonctionnement | -20° à +50 °C Le capteur fonctionne de manière optimale entre 0 et +30 °C. Un fonctionnement en dessous ou au-dessus de cette plage de température peut entraîner de légères erreurs de détection. |
| Humidité de fonctionnement | 15 % HR à 85 % HR (sans condensation) |
| |
| Plage | 0 à 50 ppm |
| Résolution | 0,1 ppm |
| Précision | ± 5 % FS |
| T° de fonctionnement | 0° à +40 °C (pour une utilisation en intérieur) Pour un fonctionnement dans la plage de -40 °C à +55 °C peut nécessiter une compensation de température |
| Humidité de fonctionnement | 15 % HR à 95 % HR (sans condensation) |
| |
| Plage | 0 à 2000 ppb |
| Précision | ± 10% La précision du capteur a été testée dans un environnement de formaldéhyde pur |
| T° de fonctionnement | -20 à +50°C |
| Humidité de fonctionnement | 10 % HR à 90 % HR (sans condensation) |
| |
| Alimentation | 10 à 30 V CC |
| Plage | 0 à 1000 ppm |
| Résolution | 1 ppm |
| Précision | ±5 ppm ou ±10 % |
| Temps de réponse | ≤30 secondes |
| Pression de service | 90 à 110 kPa |
| |
| Plage | 0,3 à 1,0 µm ; 1,0 à 2,5 µm |
| Efficacité du comptage des particules | 50 % à 0,3 µm 98 % à ≥ 0,5 µm |
| Plage de concentration massique de particules efficace | 0 à 500 μg/m3 |
| Résolution de la concentration massique des particules | 1 μg/m3 |
| Cohérence de la concentration massique des particules | ±10 % à 100 – 500 μg/m³ ±10 μg/m³ à 0 – 100 μg/m³ |
| Temps de réponse complet | ≤10 secondes |
| Durée de vie | La durée de vie moyenne d’un capteur de concentration de particules PM2.5 PMS7003M sans défaut est de 3 ans. Si la concentration dépasse 300 µg/m³ pendant plus de 50 % de l’année, ou 500 µg/m³ pendant plus de 20 % de l’année, la fiabilité du capteur diminue. Les données affichées peuvent être plus élevées en raison d’une accumulation de poussière interne. |
