Modem radio 868MHz, Ethernet, RS232, RS485, Modbus | ARM-SE

• Transmission radio 868 MHz sans licence, jusqu’à 500 mW
• Fonctionnement en mode NLOS, alternative industrielle au Wi‑Fi
• Architecture RF haute sensibilité intégrant un oscillateur TCXO
• 1× port Ethernet TCP/IP
• 1× port RS232/485
• Fonctionnement multimode : passerelle Modbus TCP/RTU, point‑à‑point et répéteur radio

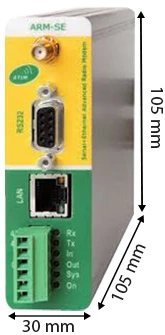

• Dimensions : 105 × 105 × 31 mm
• Poids : 250 g

Référence GC-AT-ARM-SE8-500Catégorie : Routeurs Modems SwitchesQuestions / Devis

Performances radio et robustesse industrielle

L’ARM-SE utilise une modulation GFSK, optimisée pour la robustesse et la longue portée en environnements industriels, et un oscillateur TCXO assurant une excellente stabilité fréquentielle ainsi qu’une fiabilité élevée des liaisons radio (point‑à‑point ou point‑à‑multipoint), avec des portées supérieures à 5 km, pouvant atteindre jusqu’10 km en visibilité directe.

Sa sensibilité en réception élevée, jusqu’à -110 dBm, permet de maintenir des liaisons fiables sur de longues distances, même en conditions radio dégradées, tandis que son débit radio standard de 19200 bps (avec une option à 38400 bps) privilégie la fiabilité des communications.

Il intègre également une entrée ToR logique opto-isolée, une sortie ToR logique de type Vmos pouvant servir notamment de sortie watchdog et dispose de 16 canaux radio paramétrables, configurables par roue codeuse ou logiciel, afin d’optimiser l’utilisation du spectre.

Conçu pour les environnements industriels sévères, il constitue une alternative fiable au Wi‑Fi industriel (y compris en mode NLOS) lorsque le débit n’est pas critique mais que la disponibilité du lien est essentielle.

Logé dans un boîtier métallique en aluminium, de faible épaisseur, prévu pour un montage sur rail DIN, il peut fonctionner dans une large plage de températures allant de -30 à +60°C.

La configuration et la supervision du modem s’effectuent localement ou à distance via des pages Web embarquées, ou encore via des commandes de type Hayes, avec sauvegarde des paramètres en mémoire non volatile et mise à jour du firmware par Ethernet.

Modes de fonctionnement

L’ARM-SE peut fonctionner selon plusieurs modes de communication (notamment en mode transparent, sécurisé adressé, ou encore mode protocole Modbus ou passerelle Modbus TCP vers Modbus RTU), et supporter des architectures point à point, point d’accès, client ou répéteur.

Des fonctions avancées telles que le routage multi‑sauts, le chiffrement des données, la correction d’erreurs, le mécanisme Listen Before Talk, le filtrage d’adresses MAC et le watchdog sont disponibles afin d’optimiser la fiabilité et la sécurité des échanges.

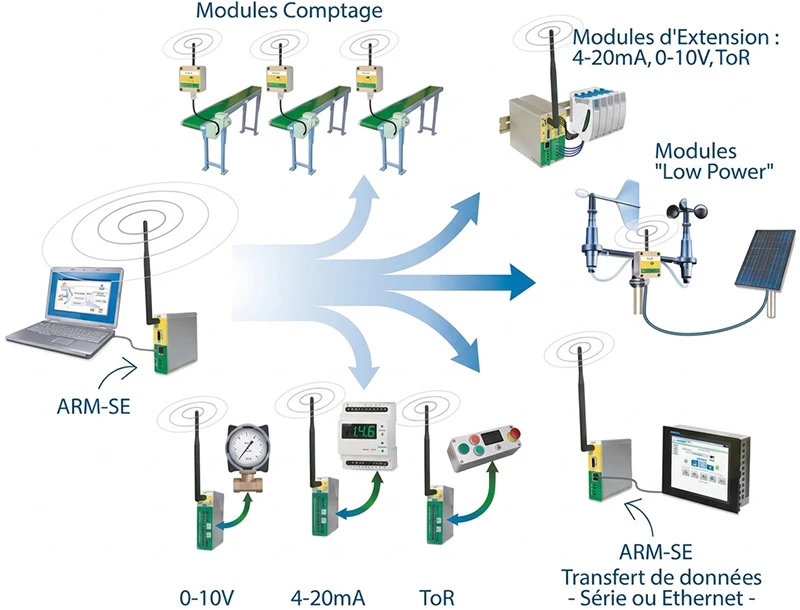

Grâce à son architecture modulaire, l’ARM‑SE peut être enrichi par des cartes d’extension ou des modules dédiés, intégrant des entrées/sorties TOR ou analogiques 4‑20 mA et 0‑10 V, ainsi que des versions basse consommation ou des déclinaisons OEM.

Exemples de cas d’usage

• Communications industrielles longue distance
  • Le ARM‑SE8‑500 est utilisé pour établir des liaisons radio fiables entre automates, IHM ou équipements Ethernet dans des environnements industriels étendus ou difficiles, tels que les halls industriels, carrières, mines ou sites isolés, où le câblage et le Wi‑Fi sont inadaptés.
• Télégestion des réseaux d’eau, d’énergie et d’utilités
  • Il peut être déployé pour la gestion à distance des infrastructures d’eau, d’énergie et d’utilités, permettant la remontée de données, la supervision et le pilotage d’équipements distants via Modbus ou liaisons série.
• Télémétrie et signalisation industrielle
  • L’ARM‑SE8‑500 est utilisé pour des applications de télémétrie, de chronométrage, de report de temps, ainsi que pour l’affichage dynamique et la signalisation sur des sites étendus ou mobiles.

Communications industrielles

Télégestion des réseaux d’eau

Smart Industry

Spécifications

Schéma(s)
