Pack central de mesure LoRaWAN/Sigfox (1 circuit triphasé ou 3 monophasés)
- Compatible LoRaWAN™
- Communication Modbus RTU
- Programmation facile
- Peut être utiliser en monophasé ou en triphasé
- Évite le câblage inutile
Cette centrale électrique sans fil* permet de collecter les données électriques (tension, courant, puissance, énergie) de tout bâtiment et de les transmettre sur un réseau LoRaWAN™ ou Sigfox afin de les exploiter via une interface de visualisation.
Il est ainsi possible de surveiller les valeurs relevées à distance et d’automatiser des scénarios en fonction de seuils préconfigurables.

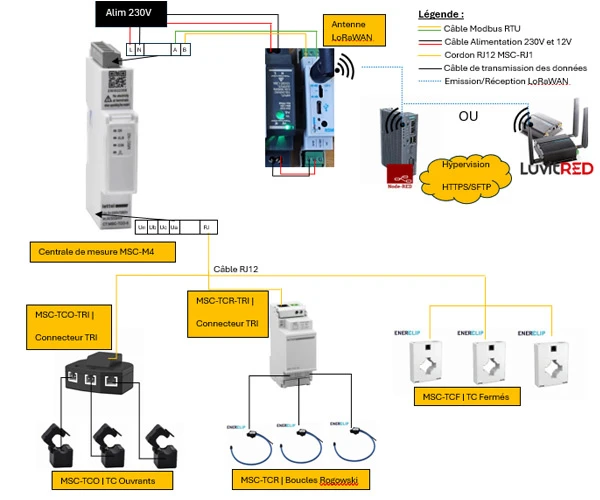

Le pack central de mesure LoRaWAN™ conçu par GigaConcept permet la surveillance d’un circuit triphasé ou trois circuits monophasés et permet d’éviter le câblage excessif souvent présent dans les grandes installations filaires.
La programmation s’effectue avec un ordinateur via une liaison RS485.
*Antenne LoRa® non fournie (disponible en option).
Capteurs de courant et accessoires
TC Ouvrants jusqu’à 600A
Matériel requis pour mesurer un départ triphasé :
- 3 Capteurs de courant MSC-TCO
- 1 Connecteur triplette MSC-TCO-TRI
- 1 Cordon MSC-1RJ pour liaison au module de mesure
L’ouverture du transformateur facilite l’intégration dans une armoire existante.
Précision 0.5% – Fixation sur conducteur, sortie fils longueur 630mm.
| MSC-TCO-5 | MSC-TCO-50 | MSC-TCO-100 | MSC-TCO-200 | MSC-TCO-400 | MSC-TCO-600 | |
| Courant primaire | 5A | 50A | 100A | 200A | 400A | 600A |
| Courant Max permanent | 6A | 60A | 120A | 240A | 480A | 720A |
| Longueur boucle (mm) | 42×30×26 | 42×30×26 | 47×37×33 | 70×52×45 | 85×65×49 | 85×65×49 |
| Ø ouverture (mm) | Ø 10.2 | Ø 10.2 | Ø 16.1 | Ø 24.1 | Ø 35.1 | Ø 35.1 |
| Accessoire (MSC-TCO-TRI) | Connecteur permettant de raccorder 3 TC ouvrants au module de mesure | |||||
TC Fermés jusqu’à 600A
De 30 à 600A – Précision 0.1% – Fixation sur conducteur, en saillie ou sur rail-din pour le modèle 100A
| Courant primaire | 30A |
| Courant Max permanent | 36A |
| Dimensions Boitier | Dim 21 |
| Ø ouverture (mm) | Ø 9.5 |
A raccorder avec un MSC-TCO-TRI + 1 cordon RJ simple, sortie fil 630 mm
| MSC-TCF-100 | MSC-TCF-200 | MSC-TCF-400 | MSC-TCF-600 | |
| Courant primaire | 100A | 200A | 400A | 600A |
| Courant Max permanent | 120A | 240A | 480A | 720A |
| Dimensions Boitier (mm) | 59×36×20 | 80×60×20 | 95×75×22,5 | 95×75×22,5 |
| Ø ouverture (mm) | Ø 18 | Ø 24 32×12 | Ø 29 42×12 | Ø 29 42×12 |
Boucles Rogowski jusqu’à 6000A
| MSC-TCR-300 | MSC-TCR-600 | |
| Ouverture utile (mm) | Ø 24 | Ø 36 |
| Largeur boucle (mm) | 97 | 130 |
| Largeur de câble | 2,5m | 2,5m |
| Calibre | 300A | 600A |
| MSC-TCR-1000 | MSC-TCR-2000 | MSC-TCR-3000 | MSC-TCR-6000 | |
| Ouverture utile (mm) | Ø 100 | Ø 150 | Ø 200 | Ø 200 |
| Largeur boucle (mm) | 395 | 395 | 665 | 665 |
| Largeur de câble | 2,5m | 2,5m | 2,5m | 2,5m |
| Calibre | 1000A | 2000A | 3000A | 6000A |
Connecteur triplette pour boucles Rogowski
Boîtier modulaire largeur 36 mm, alimentation 80-270Vca.
3entrées RJ12 pour MSC-TRC et 1 sortie RJ12.
Pour liaison aux modules MSC-N, MSC-M ou MAP4-34RJ
Cordons de liaison RJ12 pour Boucles Rogowski et Capteurs de courant
Les cordons permettent de relier les TC au module de mesure et l’afficheur au module de communication.
Cordon RJ12 simple : Pour raccorder un TC Fermé ou un connecteur au module de mesure ; ou l’afficheur au module de communication.
Cordon RJ12 3 en 1 : Pour raccorder 3 TC Fermés au module de mesure (hors MSCTCOF-30)
