Antenne 868 MHz LoRaWAN, Sigfox, Zigbee, RFID, murale omnidirectionnelle IP67
| Gain | 3.2dBi |
|---|---|
| Connecteurs | SMA (M) |
| Dimensions (mm) | 325 × 36 × 155 (220 × Ø 16) |
| T° de fonctionnement | -40°C à +85°C |
L’antenne 2J2115B‑868‑B05H est conçue pour les systèmes fonctionnant dans la bande ISM 868 MHz (réseaux LoRa®, Sigfox, Zigbee, LPWAN) ainsi qu’à l’ensemble des communications sub‑GHz basse consommation utilisées en environnement industriel, urbain ou agricole.
Indépendante du plan de masse, elle délivre des performances radio de haut niveau, avec un return loss d’environ -13.6 dB, un VSWR d’environ 1.5:1 et une efficacité qui atteint ± 65.2 %, démontrant un excellent rendement en émission.
Son gain de crête de 3.2 dBi garantit une couverture étendue et son rayonnement omnidirectionnel, combiné à une impédance de 50 ohms et une polarisation linéaire, est idéale pour les applications nécessitant une propagation uniforme dans toutes les directions.
Installation
Certifiée IP67, la 2J2115B‑868‑B05H permet un montage mural en extérieur (support métallique en acier inoxydable fourni), assurant une installation robuste, stable et durable avec une orientation optimale pour maximiser la propagation.
L’ensemble est structuré autour d’un radôme en PC/ABS UV stable, d’un socle en laiton, et ses dimensions de 325 × 36 × 155 mm intègrent une section rayonnante cylindrique de 220 mm × Ø16 mm.
Fournie avec un connecteur SMA‑Male, et un câble RG58 de 300 cm (personnalisables sur demande), elle fonctionne de manière fiable dans une plage thermique allant de –40 °C à +85 °C, permettant son utilisation dans les environnements industriels sévères, les infrastructures de Smart City, les environnements agricoles et les installations de télémétrie éloignées.
Environnement
Cette gamme d’antenne est fabriquée sans matières dangereuses tout en maintenant une conformité totale avec REACH et RoHS.
Caractéristiques
| Bande(s) (MHz) | 868 MHz |
| Fréquence(s) (MHz) | 863-870 |
| Perte de retour (dB) | ± -13,6 |
| VSWR | ± 1.5:1 |
| Efficience (%) | ± 65,2 |
| Gain de crête (dBi) | ± 3,2 |
| Gain moyen (dB) | ± -1,9 |
| Impédance (Ohms) | 50 |
| Polarisation | Linéaire |
| Rayonnement | Omnidirectionnel |
| Puissance d’entrée max. (W) | 25 |
| Connecteur | SMA-Mâle standard (La plupart des connecteurs RF) |
| Longueur du câble | 300cm standard (Toute longueur de câble) |
| Type de câble | RG58 (Autres câbles disponibles) |
Conditions de mesure de l’antenne :
– Espace libre
– 200 cm de câble RG58
– Mesurée dans une chambre anéchoïque certifiée CTIA 3D
Spécifications
| Type de montage | Montage mural |
| Dimensions (mm) | 325 × 36 × 155 (220 × Ø 16) |
| Matériau radôme | PC/ABS stable aux UV |
| Couleur radôme | Noir |
| Base d’antenne | Laiton |
| Support | Acier inoxydable (inox) |
| T° de fonctionnement (°C) | -40 à +85 |
| T° de stockage (°C) | -40 à +85 |
| Certification | RoHS |
| Indice de protection | IP67 |

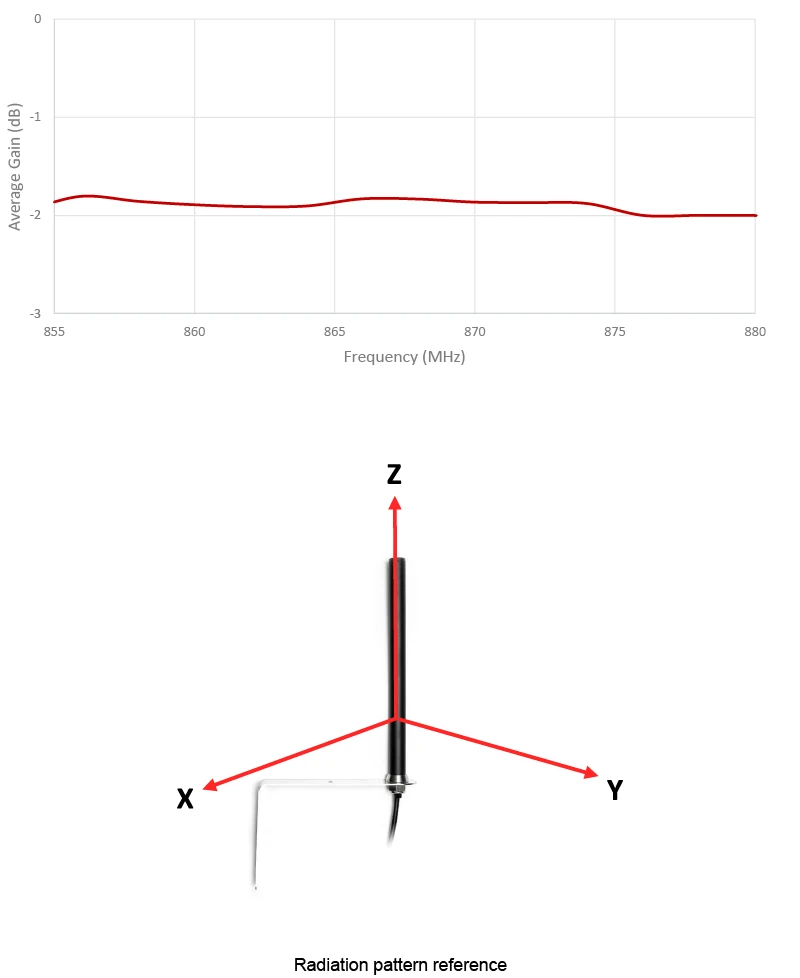

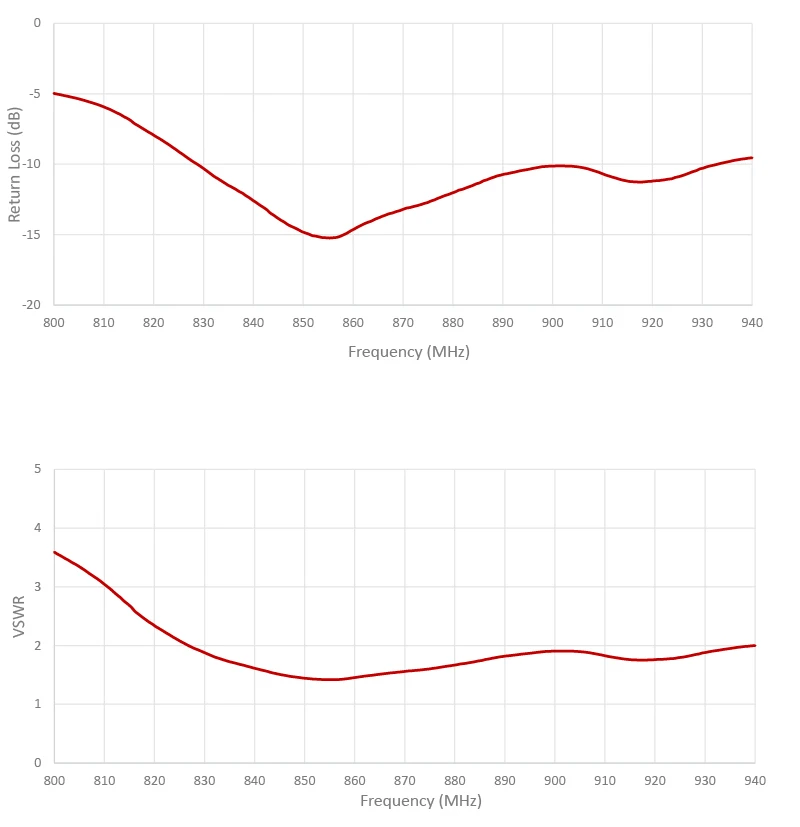

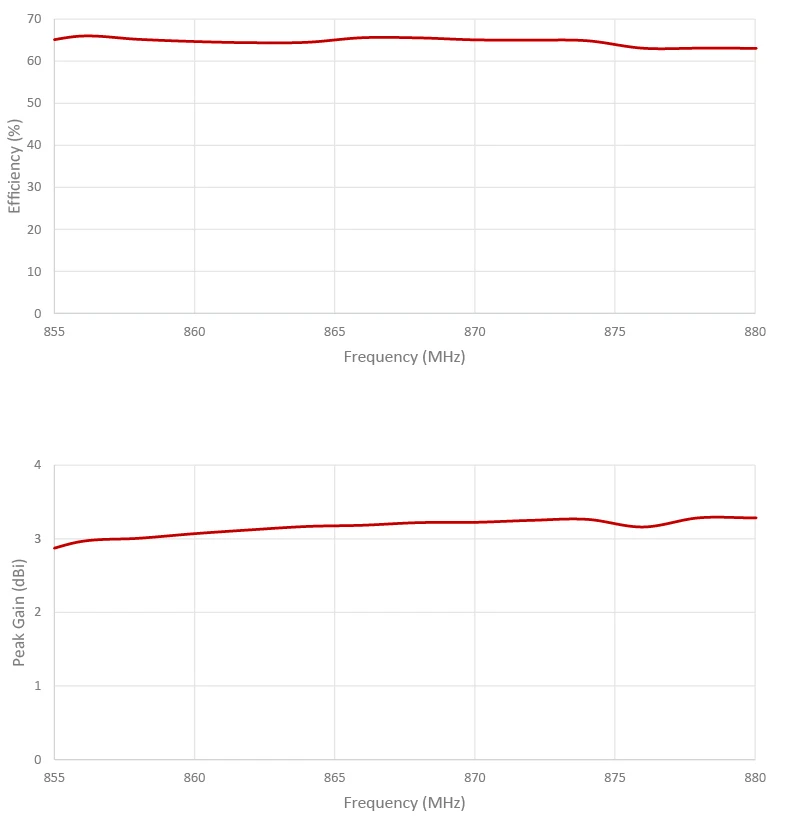

Mesures

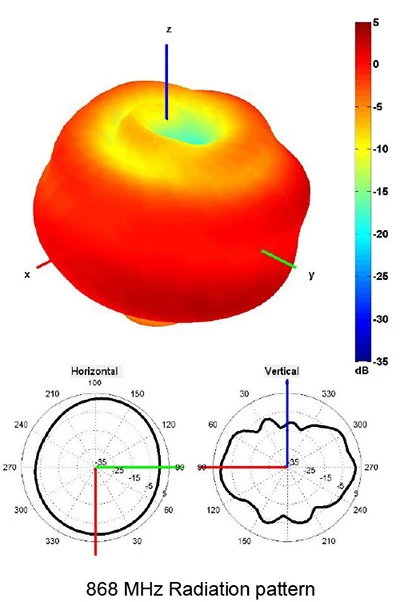

Schéma(s)
