Antenne 915 MHz LoRaWAN, Sigfox, ZigBee, ISM, RFID - IP67, IP69 traversante omnidirectionnelle
| Gain | 2.5dBi |
|---|---|
| Connecteur | SMA (M) |
| Dimensions (mm) | Ø 50 × 50.8 |
| T° de fonctionnement | -40°C à +85°C |
L’antenne IoT 2J7615B-915 est un modèle ISM 915 MHz spécialement conçu pour les applications longue portée à faible puissance telles que LoRa®, Sigfox, Zigbee, LPWAN et réseaux ISM.
Grâce à une couverture complète du spectre 902 à 928 MHz, elle offre une compatibilité optimale avec l’ensemble des technologies opérant autour de 915 MHz.
Cette antenne est construite sur une architecture monopole à polarisation linéaire, garantissant une propagation stable et homogène adaptée aux communications basses fréquences typiques des environnements industriels et IoT.
Sa directivité omnidirectionnelle lui permet d’émettre et de recevoir avec régularité sur l’ensemble du plan horizontal, et assure une qualité de liaison constante même lorsque l’orientation du dispositif varie.
Elle affiche un gain de 2,5 dBi, un niveau bien dimensionné pour les réseaux longue portée à faible puissance, tout en offrant une efficacité d’environ 50,5 % pour offrir un compromis efficace entre consommation, couverture et stabilité du signal.
Le rapport d’ondes stationnaires (VSWR) avoisine 2,1:1, associé à un return loss d’environ -10 dB, atteste d’une adaptation de l’antenne à une impédance de 50 ohms et minimise les réflexions sur la ligne RF.
La puissance d’entrée maximale supportée est de 25 W, ce qui est largement suffisant pour des applications à faible puissance tout en assurant une bonne robustesse électrique.
Installation
Le montage se fait par screw‑mount, incluant un système anti‑rotation pour une fixation sûre, même dans les installations soumises aux vibrations. La structure externe utilise un radôme en ASA noir, un matériau robuste résistant aux UV et adapté aux environnements extérieurs exigeants.
L’antenne 2J7615B-915 bénéficie d’une protection environnementale IP67 et IP69, garantissant une résistance totale à la poussière ainsi qu’une étanchéité renforcée adaptée aux lavages haute pression.
Fournie avec un câble coaxial DACAR100 de 3 mètres et un connecteur SMA‑Male en version standard (autres longueurs et connecteurs sur demande), son fonctionnement est garanti dans une plage de température allant de –40 °C à +85 °C.
Environnement
Cette gamme d’antenne est fabriquée sans matières dangereuses tout en maintenant une conformité totale avec REACH et RoHS.
Caractéristiques
| Bande(s) (MHz) | 915 MHz |
| Fréquence(s) (MHz) | 902-928 |
| Perte de retour (dB) | ± -10,1 |
| VSWR | ± 2,1:1 |
| Efficacité (%) | ± 50,5 |
| Gain maximal (dBi) | ± 2,5 |

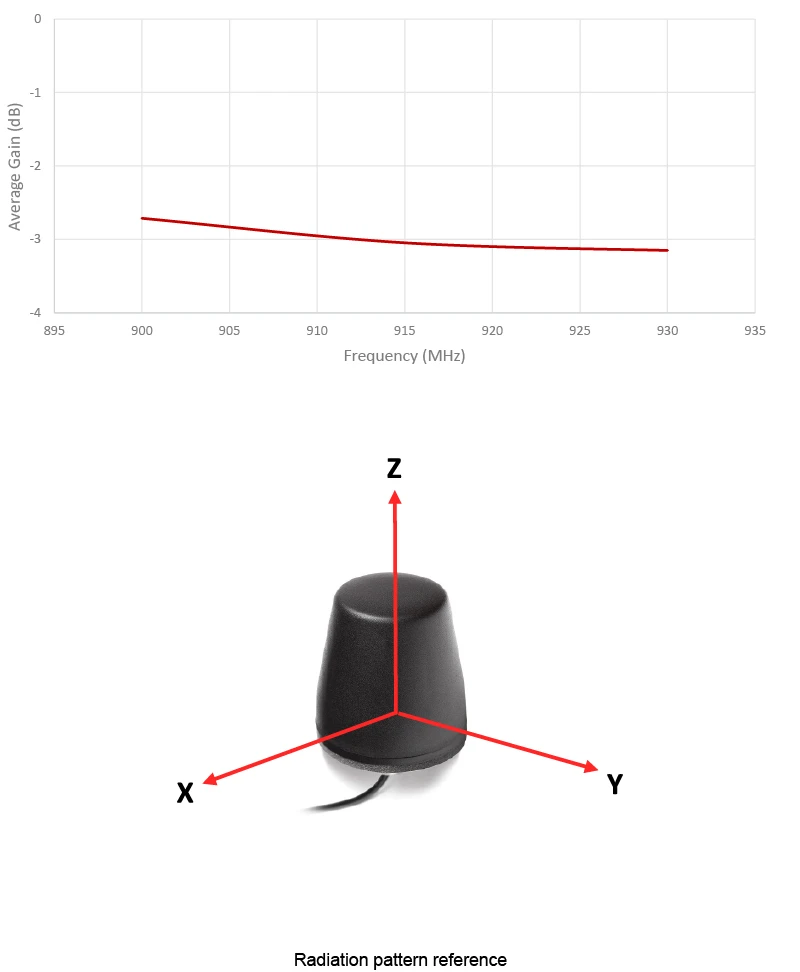

| Gain moyen (dB) | ± -3,0 |
| Impédance (Ohms) | 50 |
| Polarisation | Linéaire |

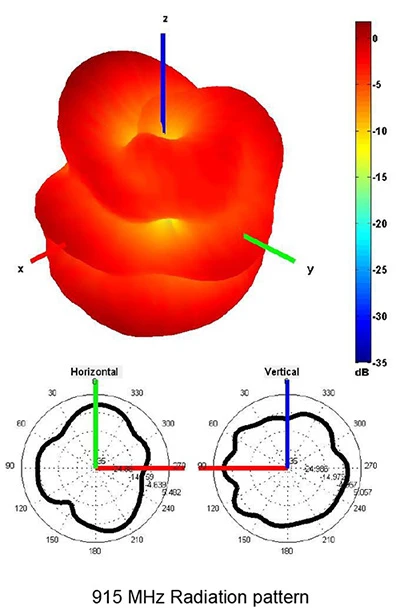

| Diagramme de rayonnement | Omnidirectionnel |
| Puissance d’entrée maximale (W) | 25 |
| Connecteur | Connecteur SMA mâle standard (autres connecteurs disponibles) |
| Longueur du câble | 300 cm Standard (Toutes longueurs de câble disponibles) |
| Type de câble | DACAR100 Standard (Autres câbles disponibles) |
Conditions de mesure de l’antenne :
– Montée sur plan de masse de 30 × 30 cm
– 100 cm de câble DACAR100
– Mesurée dans une chambre anéchoïque certifiée CTIA 3D
Spécifications
| Type de montage | Traversant / Montage vis |
| Dimensions (mm) | Ø 50 × 50,8 |
| Couple de serrage max. (Nm) | 3 Nm |
| Matériau radôme | ASA |
| Couleur radôme | Noir |
| Joint d’étanchéité | Mousse double face |
| T° de fonctionnement (°C) | -40 à +85 |
| T° de stockage (°C) | -40 à +85 |
| Certification | RoHS |
| Indice de protection | IP67, IP69 |

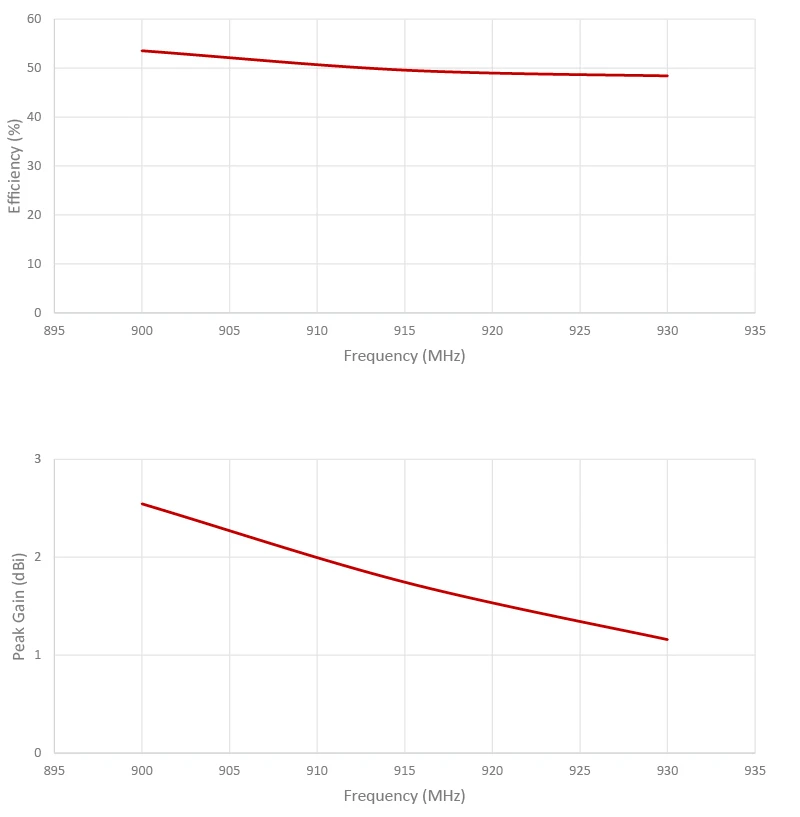

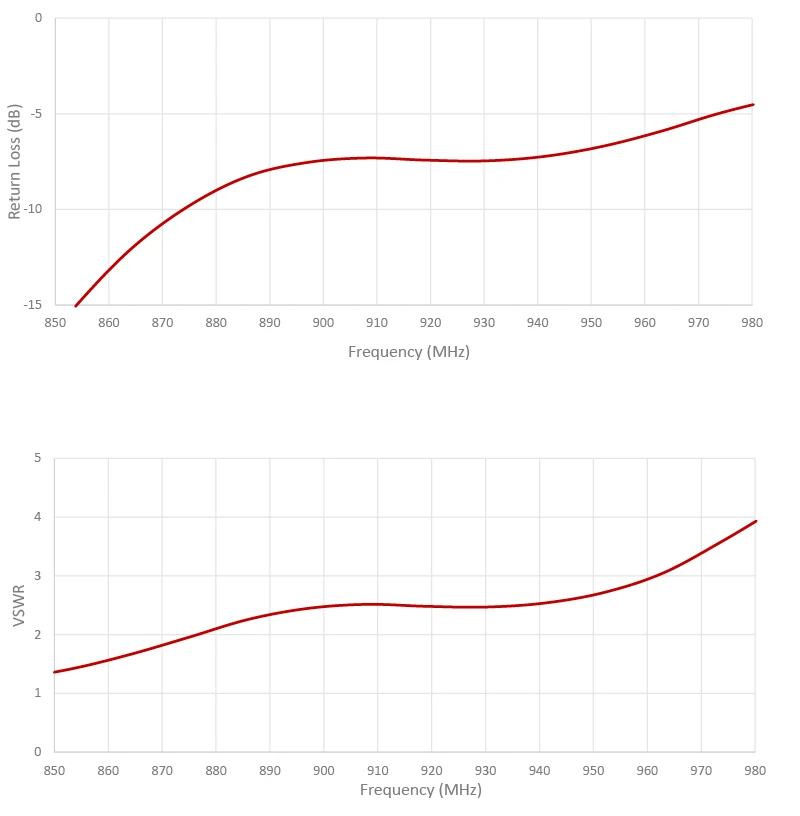

Mesures

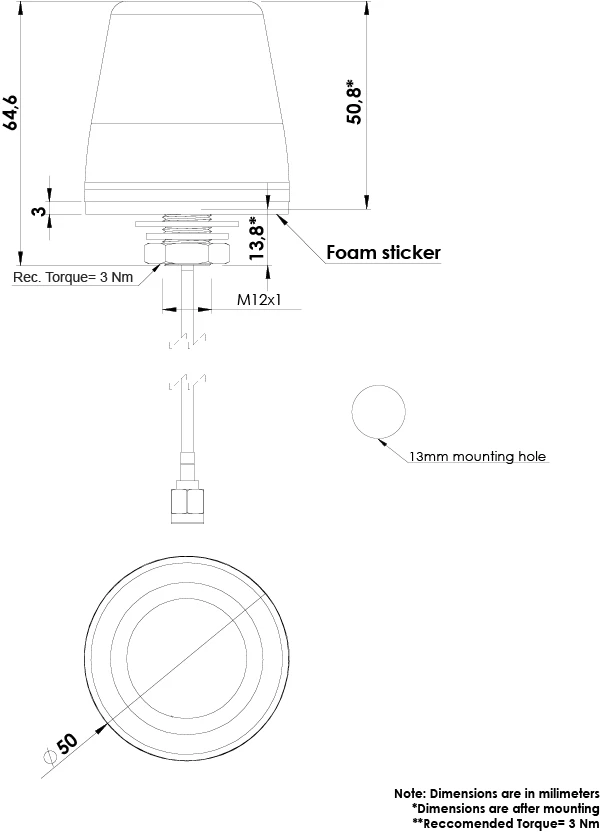

Schéma(s)
