Antenne PCB IoT/LPWA 868/915 MHz fibre de verre omnidirectionnelle
| Gain | 5,8 dBi |
|---|---|
| Matériau | Fibre de verre |
| Dimensions (mm) | 26 × 7,6 × 3 |
| T° de fonctionnement | -40°C à +105 |
L’antenne IoT 2JE49 offre des connexions sans fil fiables, interopérables et ininterrompues, sans compromis sur les performances.
Compacte et de faible puissance, elle est conçue pour les normes Zigbee, ISM, Sigfox et LoRa et fonctionne dans la gamme de fréquences 863-870 MHz et 902-928 MHz.

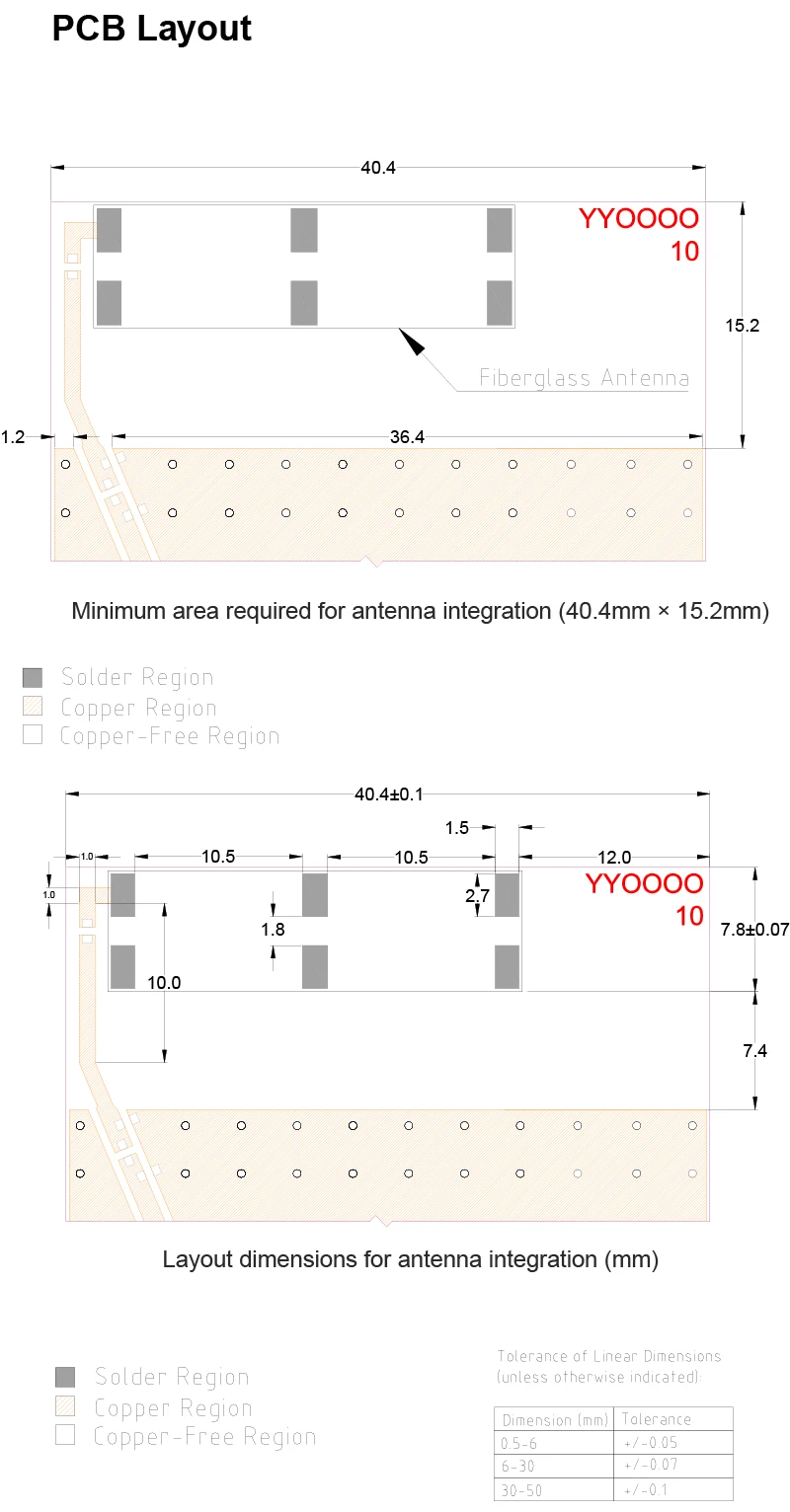

Dépendante du plan de masse avec une zone d’intégration minimale requise de 30 mm x 10 mm, elle offre un diagramme de rayonnement omnidirectionnel.
Sa conception en fibre de verre offre une grande durabilité et lui permet de résister à des températures comprises entre -40°C et +105°C.
Caractéristiques
| Bande(s) (MHz) | 868 | 915 |
| Fréquence(s) (MHz) | 863-870 | 902-928 |
| Perte de retour (dB) | ± -10,6 | ± -14,1 |
| VSWR | ± 1,8:1 | ± 1,5:1 |
| Efficacité (%) | ± 66,7 | ± 81,7 |
| Gain maximal (dBi) | ± 5.0 | ± 5,8 |
| Gain moyen (dB) | ± -1,8 | ± -0,9 |
| Impédance (Ohms) (Ohm) | 50 | |
| Polarisation | Linéaire | |
| Diagramme de rayonnement | Omnidirectionnel | |
| Puissance d’entrée maximale (W) | 25 | |
Conditions de mesure de l’antenne :
– Montée sur un plan de masse de 50 × 90 mm
– Mesurée dans une chambre anéchoïque 3D certifiée CTIA
Spécifications
| Type de montage | Montage en surface | |
| Dimensions (mm) | 26 × 7,6 × 3 | |
| Matériel | Fibre de verre | |
| T° de fonctionnement (°C) | -40 à +105 | |
| T° de stockage (°C) | -40 à +85 | |
| Humidité relative de stockage (%) | Jusqu’à 93 % à 30 °C | |
| Certification(s) | RoHS | |
| Contrainte de cisaillement | 50 kgf selon la norme IEC62137-1-2:2007 Rapport d’essai n° : TRSF-2JSI113100002-01 | |
Environnement
Cette gamme d’antenne est fabriquée sans matières dangereuses tout en maintenant une conformité totale avec REACH et RoHS.

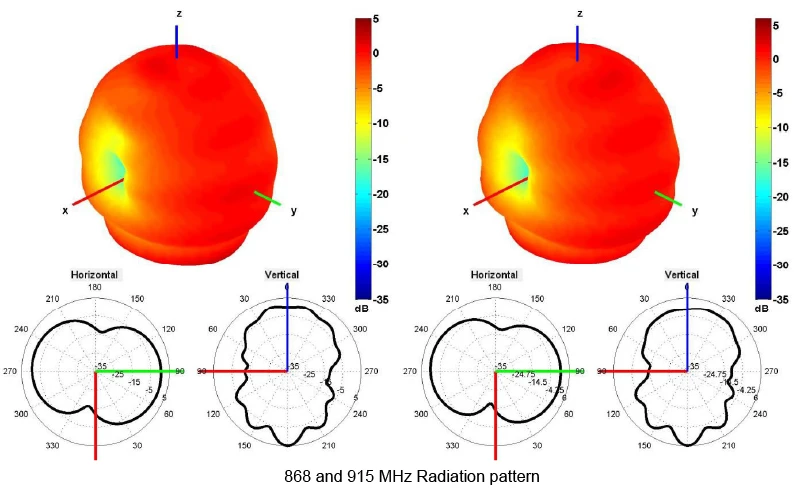

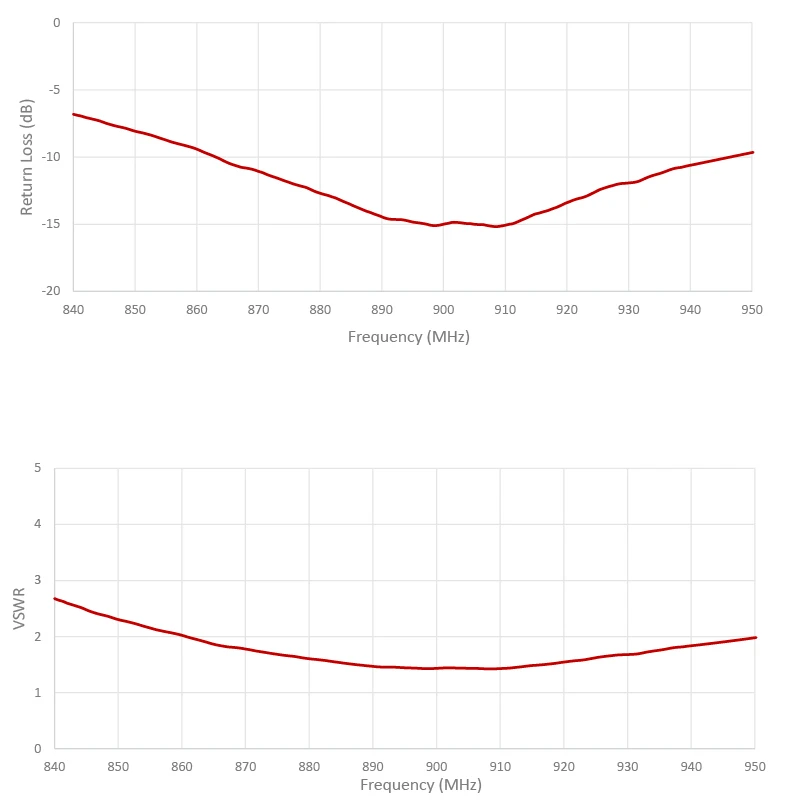

Mesures

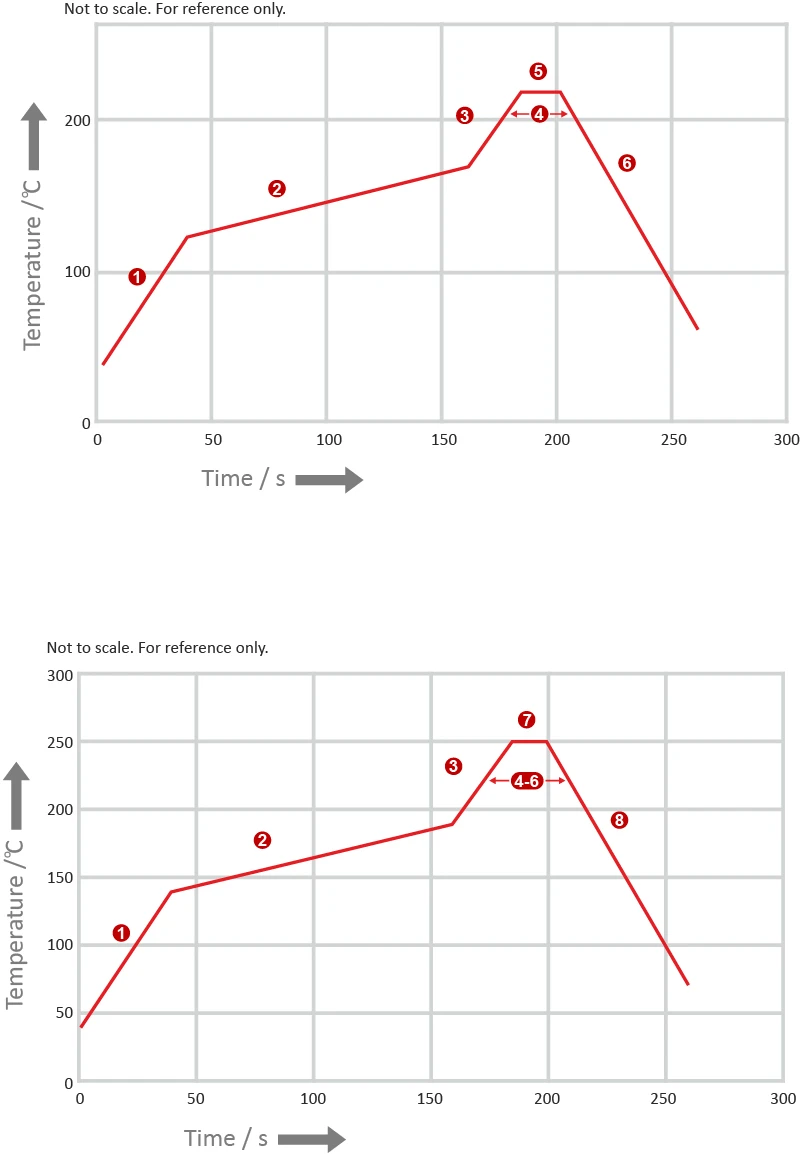

Profil de température de refusion

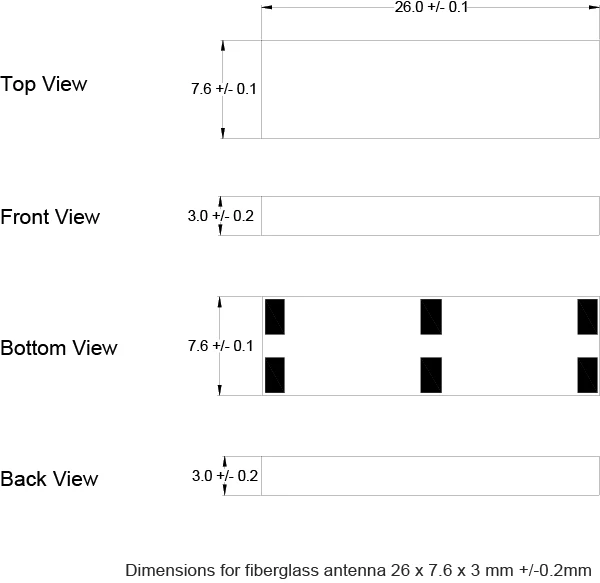

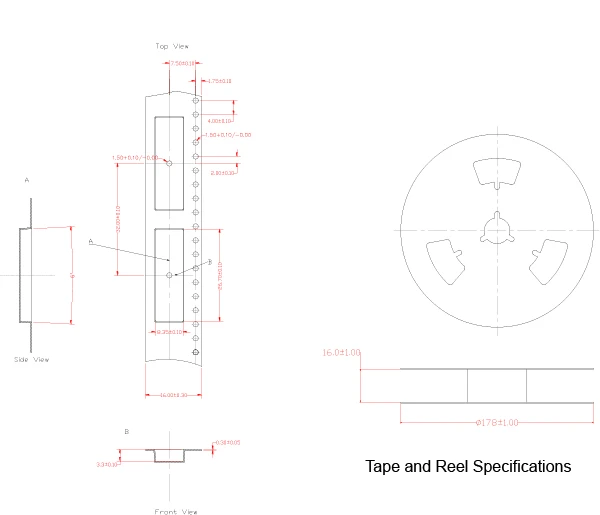

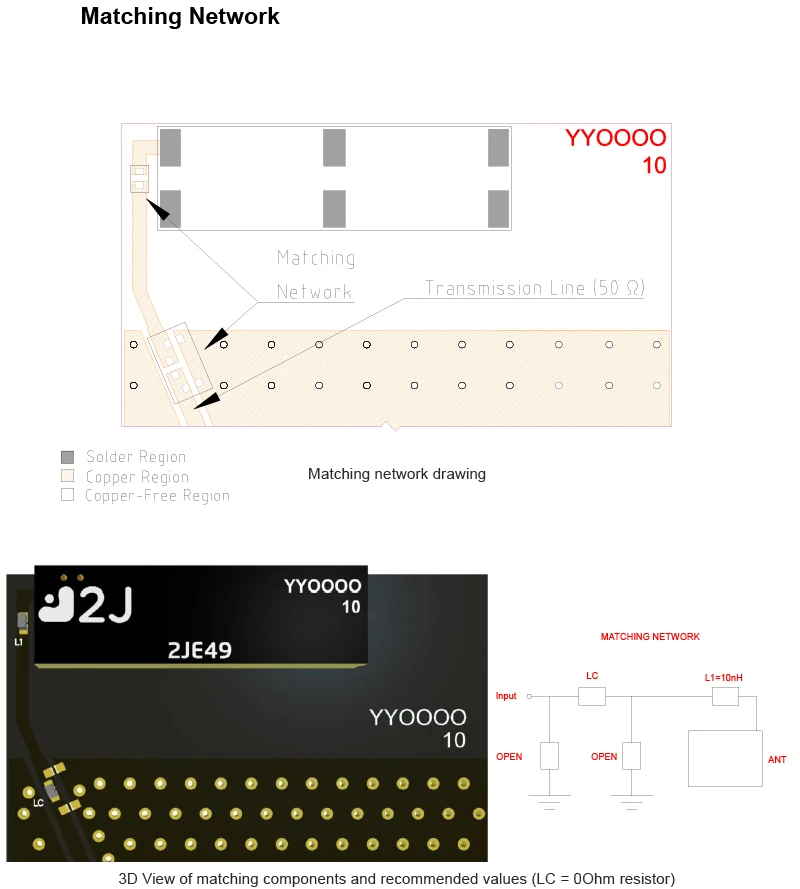

Schémas
