Tyness Performance : Capteur de mesures industrielles LoRaWAN, LTE-M/NB-IoT - Courant, T°, Pression, Débit, Production
- Communication sans fil LoRaWAN™ ou LTE-M / NB-IoT
- 3× entrées pour pinces ampèremétriques clipsables
- 2× entrées sondes de température
- 2× entrées digitales 12/24V AC ou DC)
- 2× entrées analogiques 0-10V ou 4-20mA
- Dimensions :
- Tyness : 142 × 77 × 36 mm | Module Easy-Link : 59 × 93 × 65 mm
- Poids :
- Tyness : 132 g | Module Easy-Link : 100 g
Le Tyness Performance est un capteur IoT multifonctionnel permettant de mesurer la consommation énergétique et la production des équipements.
Compatible avec les machines industrielles, les systèmes de génération de froid, de chauffage et de climatisation ou encore de gestion de l’eau, le Tyness Performance analyse également des paramètres clés supplémentaires tels que la température, la pression, le débit et le nombre de pièces produites.
Répondant aux normes CEM EN 61000‑6‑2 pour l’immunité en environnement industriel, EN 61000‑6‑3 pour l’environnement résidentiel, et EN 55022 relative à l’immunité des équipements IT, ce capteur propose plusieurs options de connectivité, notamment LoRaWAN™ ou LTE-M/NB-IoT.
Mesures
- État de fonctionnement : veille, démarrage/préchauffage, production, arrêt
- Mesures de temps : temps de cycle, temps passé dans chaque état
- Comptage de cycles : cycles effectués en production, cycles totaux, cycles en veille
- Mesure d’énergie : énergie totale consommée et consommation par état
Ces informations permettent de connaître les états de fonctionnement, générer des indicateurs de performance et fournir des statistiques précises.

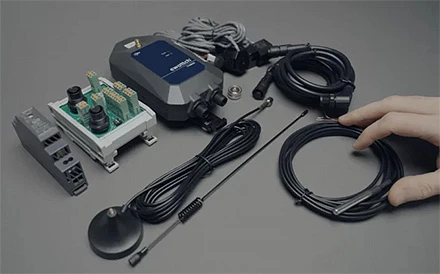

Le module Easy-Link permet la connexion des pinces ampèremétriques, des sondes de température, des signaux digitaux et analogiques.
Entrées/Sorties
- Courants électriques (3 entrées pour pinces ampèremétriques clipsables)
- Température (2 entrées pour sondes)
- Signaux digitaux (2 entrées 12/24V AC/DC)
- Signaux analogiques (2 entrées 0-10V ou 4-20mA)

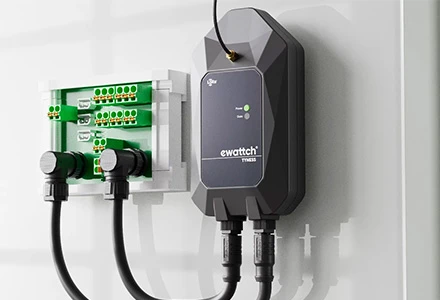

Easy-Link assure également la protection électrique et l’organisation du câblage sur rail DIN, garantissant ainsi une installation fiable et sécurisée.
Points forts
- Solution plug & play
- Préconfiguré et prêt à l’emploi
- Communication sans fil LoRaWAN™ ou LTE-M / NB-IoT
- Configuration et mise à jour via une application simple et intuitive
- 4 tailles de pinces disponibles : 10 mm (75 A) à 36 mm (600 A), sans paramétrage nécessaire
Exemples de cas d’utilisation
Spécifications
| |
| Communication sans fil | LoRaWAN™ ou LoRa |
| Puissance d’émission maximale | 14dBm |
| Numéro de série unique | Oui |
| Distance de communication | 15km en champs libres |
| Antenne | Intégrée (antenne externe en option) |
| LoRaWAN™ version | 1.0.1 |
| LoRaWAN™ classe | A |
| |
| Communication sans fil | NB IoT et LTE-M |
| Antenne | Externe |
| |
| Dimensions | 142 × 77 × 36 mm |
| Poids | 132 g |
| Montage | Rail DIN, aimant ou mural (option : double face) |
| |
| Dimensions | 59 × 93 × 65 mm |
| Poids | 100 g |
| Montage | Rail DIN |
| |
| Nombre d’entrées | 2 |
| Résolution | 1 mV / 1µA |
| Précision | ±10 mV / 10µA |
| Mesures | 0-10V ou de 4 à 20mA |
| |
| Nombre d’entrées | 2 |
| Type de sonde | MULTI-IN-LT-SONDE-TEMP-xM |
| Résolution | 0.01°C |
| Précision | ±0.5°C (-10°C à +85°C) |
| Mesures | -55°C à +125°C |
| |
| Nombre d’entrées | 2 |
| Tension minimale | 12V |
| Tension maximale | 24V |
| Fréquence maximale | 3Hz |
| Temp OFF minimale | 200ms |
| Temp ON minimale | 100ms |
| |
| Nombre de mesures | 3 |
| Précision | ±2% à partir de 1A |
| Bande(s) passante | 40 Hz à 20 kHz |
| Fréquence d’échantillonnage | 8 kHz |
| Résolution | 10 mAh |
| Durée d’une mesure du courant RMS | 1 seconde |
| |
| Tension d’alimentation | 5V ±5% |
| Puissance | 2,5W |
| Courant | 0,5A |
| Longueur du câble d’alimentation | 1 mètre |
| Fluctuation de la tension d’alimentation | ±5% de la tension nominale |
| |
| T° de fonctionnement | 5 à 60°C |
| T° de stockage | -20°C à +70°C |
| Humidité de fonctionnement | 10 à 80%, sans condensation |
| Altitude maximum | 2000 m |
| Degré de pollution | 2 |
| |
| Homologations | CE, FFC et norme RoH |
| CEM | • EN 61000-6-2 : Immunité pour l’environnement industriel • EN 61000-6-3 : Environnement pour l’environnement résidentiel • EN 55022 : Immunité équipement IT |

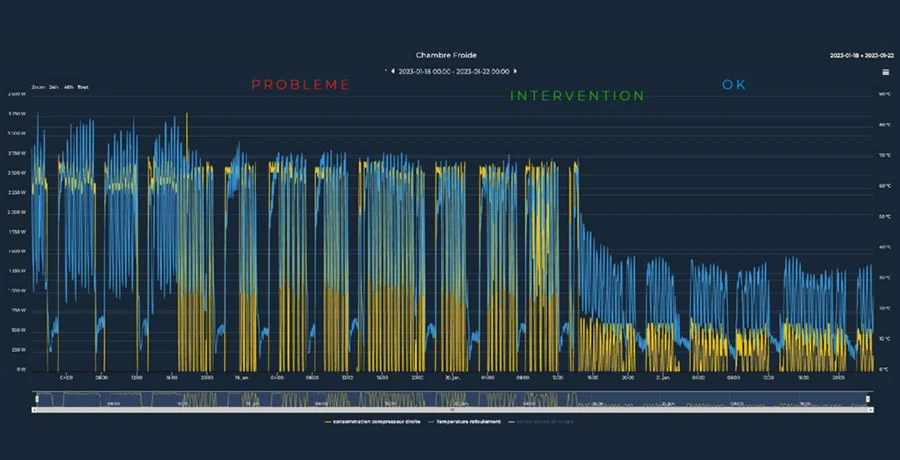

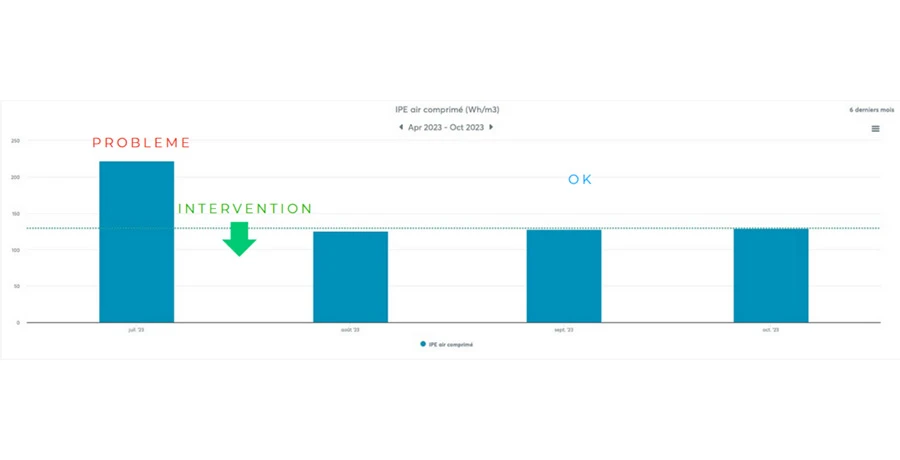

Exemples d’affichages
Accessoires : pinces de mesure (en option)
 |  |  |  |
| Pince de mesure Diamètre 10mm 75A max. Câble 2m | Pince de mesure Diamètre 16mm 100A max. Câble 2m | Pince de mesure Diamètre 24mm 300A max. Câble 2m | Pince de mesure Diamètre 36mm 600A max. Câble 2m |
