CTH01 : Centrale de mesure électrique multi-circuits LoRaWAN
- Communication LoRaWAN Classe C en OTAA/ABP
- jusqu’à 12 circuits monophasés ou 4 circuits triphasés
- Large plage de mesure :
- Compatible avec des CT de 100A à 4000A ;
- Bobines Rogowski .
- Mesure du THD pour l’analyse de la qualité d’énergie
- Installation non intrusive
- Dimensions : 49,3 × 98 × 90 mm
- Poids : 163 g
La centrale de mesure électrique LoRaWAN™ multicanaux CTH01 est conçue pour surveiller, analyser et contrôler plusieurs circuits électriques avec précision.
Capable d’acquérir en parallèle jusqu’à 12 canaux de courant et 3 canaux de tension, elle assure une supervision complète du comportement électrique d’un site et peut être configurée pour des installations monophasées, triphasées ou hybrides.
La CTH01 est compatible avec différents transformateurs de courant split‑core, et prend en charge les bobines Rogowski pour couvrir un large éventail d’intensités.
Configuration multi circuits
Grâce à son architecture multicanale, la CTH01 peut être configurée soit pour analyser douze circuits monophasés indépendants, soit pour surveiller quatre circuits triphasés, soit pour gérer des combinaisons hybrides.
Ces capacités lui confère une grande flexibilité d’intégration dans les armoires électriques existantes et son installation ne nécessite aucune interruption du courant.
Compatible avec un large éventail de capteurs de courant, notamment les transformateurs de courant split‑core de 100A, 300A, 500A et 1000A, elle accepte également des bobines Rogowski pour des mesures d’intensités jusqu’à 4000A.

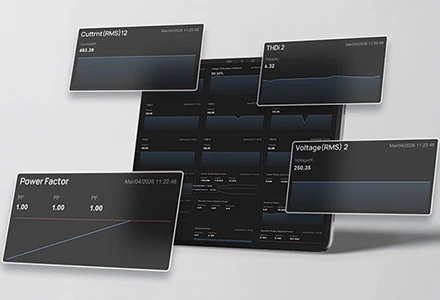

Mesures électriques avancées
La centrale électrique IoT CTH01 est conçue pour répondre aux exigences des projets de sous‑comptage et de supervision énergétique dans les bâtiments modernes.
Elle assure une mesure hautement précise des paramètres électriques fondamentaux, parmi lesquels :
- La puissance active, réactive et apparente,
- L’énergie consommée,
- Le facteur de puissance,
- Le taux de distorsion harmonique,
- Le déséquilibre triphasé.
La centrale électrique IoT CTH01 utilise une fréquence d’échantillonnage allant jusqu’à 8 kHz pour garantir une haute précision. Les performances de mesure respectent les standards IEC 62053‑21 (±1 % énergie active) et IEC 62053‑23 (±2 % énergie réactive).
Dotée d’une connectivité LoRaWAN™ (modes OTAA/ABP, Classe C), elle dispose d’un stockage interne pouvant conserver jusqu’à 20 000 données et 2 000 événements, avec un historique sur 12 mois.

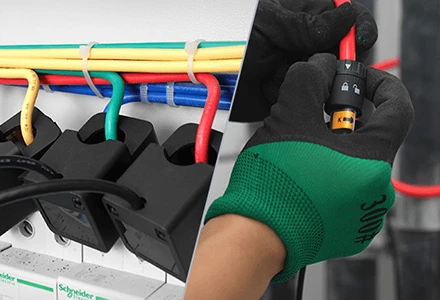

Installation non intrusive
La CTH01 intègre des méthodes de mesure non invasives permettant un déploiement en environnement sous tension sans interruption de service.

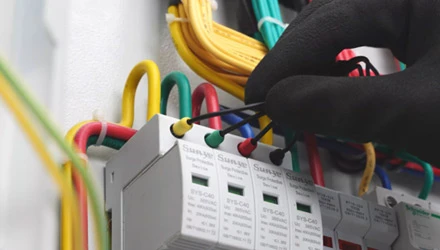

Pour la mesure de la tension, deux méthodes sont disponibles : Un raccordement direct aux borniers ; ou l’usage de sondes magnétiques non invasives qui se fixent directement sur la surface des points métalliques de distribution, via une simple adhérence magnétique.
Pour la mesure du courant, la CTH01 s’appuie sur des transformateurs de courant à noyau divisé (split‑core CT) ou sur des bobines Rogowski selon les plages d’intensité requises.
Ces méthodes ne nécessitent aucune intervention sur les câbles eux‑mêmes.

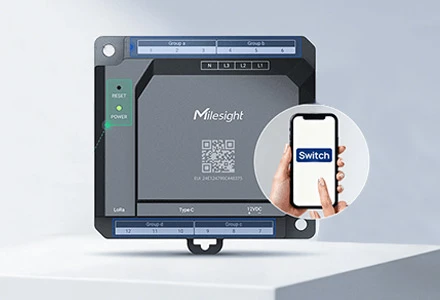

Connexion et configuration rapides
Les connecteurs RJ11 Plug‑and‑Play permettent une installation extrêmement rapide : les câbles se fixent en quelques secondes, sans tournevis et sans risque d’erreur de câblage.
La configuration peut être réalisée entièrement via Bluetooth, grâce à l’application Toolbox, permettant un paramétrage à distance, en toute sécurité, sans devoir accéder physiquement au tableau électrique.
Enfin, un indicateur LED fournit un état en temps réel de l’appareil ainsi que des alertes visuelles instantanées en cas d’événement ou d’anomalie.
Exemples de c’as d’usage
Spécifications
| Mesures électriques | |
| Paramètres détectés | • Tension et courant RMS • Facteur de puissance • Puissance active, réactive et apparente • Énergie active (importée ou exportée), réactive (importée ou exportée) et apparente • Déséquilibre de tension triphasé • THD tension (THDv) • THD courant (THDi) |
| Fréquence d’échantillonnage | 6 – 8 kHz |
| Fréquence de fonctionnement | 50 – 60 Hz |
| Précision | • Énergie active : ±1 % (selon IEC 62053-21) • Énergie réactive : ±2 % (selon IEC 62053-23) |
| Température | |
| Type de capteur | Capteur NTC externe |
| Plage de mesure | -20 °C à 100 °C |
| Précision de mesure | ±1% |
| Interface tension | |
| Configuration des circuits | • Triphasé : phases L1 à L3 avec ou sans neutre • Monophasé : phase L + neutre • Mixte monophasé / triphasé |
| Plage de mesure | 100 – 500 V AC |
| Précision | ±1% |
| Tension maximale (N‑L) | 290 Vrms |
| Tension maximale (L‑L) | 500 Vrms |
| Connexion des fils | AWG 26 – 12 |
| Interface courant | |
| Plage | 100 – 4000 A |
| Type d’interface | RJ11 |
| Nombre de ports | 12 canaux de courant |
| Transmission sans fil | |
| Protocole(s) | LoRaWAN™ |
| Connecteur antenne | 1× SMB femelle 50 Ω (externe) |
| Fréquences supportées | CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923‑1,‑2,‑3,‑4 |
| Puissance d’émission | • 16 dBm (868 MHz) • 20 dBm (915 MHz) • 19 dBm (470 MHz) |
| Sensibilité | -137 dBm |
| Mode | OTAA / ABP – Classe C |
| Autres | |
| Indicateur LED(s) | 1× LED(s) statut / alarme |
| Bouton | 1× bouton Reset |
| USB | 1× USB Type‑C (pour sonde de température de câble) |
| Logiciel | |
| Configuration | Application mobile via Bluetooth |
| Fonctions avancées | • Stockage (20 000 enregistrements, 2 000 alarmes) • Analyse des données (12 mois de statistiques) • Alarme de seuil • Alarme hors plage • Alarme de coupure secteur |
| Caractéristiques physiques | |
| Alimentation | 12 V DC (±10 %) |
| Isolation électrique | 4 kV AC (rms) (1 mA / 1 min) |
| Consommation | Max. 5,8 W |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Altitude max. | 2000 m |
| T° de fonctionnement | -20 °C à 70 °C |
| Humidité relative | ≤ 95 % (sans condensation) |
| Indice de protection | IP30 |
| Matériaux / Couleur | ABS+PC (UL94 V0), gris starlight |
| Dimensions | 49,3 × 98 × 90 mm |
| Poids | 163 g |
| Installation | Rail DIN 35 ou fixation magnétique (optionnelle) |
| Certifications | |
| Réglementaires | ETL (UL/CSA 61010‑1, 61010‑2‑030), CE (RED & LVD), FCC, SRRC |
| Environnement | RoHS |

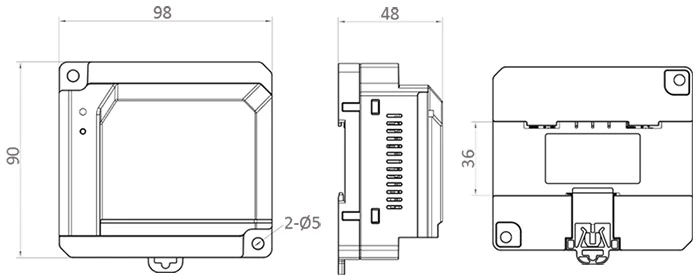

Schéma(s)
