WT303 : Thermostat LoRaWAN pour FCU 2/4 tubes et vanne motorisée ON/OFF avec écran E-ink
- Thermostat connecté avec capteurs intégrés : T°/HR
- Pilotage de ventilo-convecteurs 2/4 tubes + ventilateurs
- 1× entrée pour sonde NTC, 1× entrée digitale (dry contact)
- Compatible avec FCU à 2 ou 4 tuyaux, ventilateur jusqu’à 3 vitesses
- Compatible vanne électrique ON/OFF à 2 ou 3 fils,
- Version pour vanne proportionnelle 0-10 : WT304.
- Écran E-ink de 2,7 pouces,
- Programmation avancée avec 8 programmes et jusqu’à 16 plages horaires par programme.ㅤ
Le WT303 est un thermostat LoRaWAN™ qui permet de piloter des ventilo-convecteurs (systèmes à 2 ou 4 tubes) avec gestion de ventilateurs à 3 vitesses, et des vannes motorisées (On/Off, 2 ou 3 fils) offrant ainsi un contrôle précis du chauffage, du refroidissement et de la ventilation.
Disposant de capteurs de température et d’humidité intégrés, d’une entrée pour sonde NTC externe et d’un contact sec, il permet des commandes manuelles via ses boutons en façade et des commandes automatiques selon un planning prédéfini, une programmation horaire ou un système de gestion à distance.
Son écran E-ink de 2,7 pouces affiche les informations essentielles : la température et l’humidité ambiante, le mode de fonctionnement et la vitesse du ventilateur.
Exemples de cas d’usage

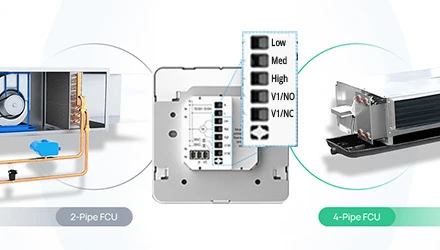

Gestion des FCU 2/4 tuyaux et vannes
Le WT303 est conçu pour piloter des systèmes à 2 tuyaux (chauffage ou refroidissement) et 4 tuyaux (chauffage et refroidissement simultanés), ainsi que des vannes électriques On/Off pour le contrôle du débit d’eau chaude et et d’eau froide dans les FCU.
Il gère des ventilateurs à 3 vitesses (basse, moyenne, haute) et supporte le mode auto qui ajuste la vitesse du ventilateur en fonction de l’écart entre la température ambiante et la température de consigne.
Gestion intelligente
En comparant la température de consigne à la température ambiante (mesurée par le capteur intégré ou une sonde externe connectée au port NTC), le WT303 assure à la fois une gestion proactive et un contrôle automatique du système.

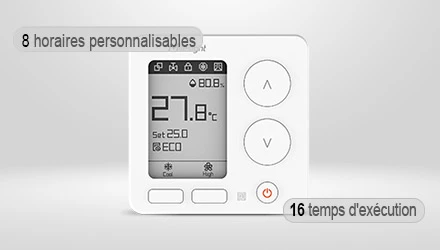

Il propose 8 plages horaires personnalisables, chacune pouvant inclure jusqu’à 16 temps d’exécution.
Le contact sec peut quant à lui être utilisé avec un détecteur magnétique de fenêtre par exemple, permettant au thermostat de modifier son comportement, en coupant le chauffage ou la climatisation lorsqu’une fenêtre est ouverte.
Points forts
- Compatible ventilo-convecteurs 2/4 tubes.
- Affichage de la température et de l’humidité ambiante, du mode de fonctionnement et de la vitesse du ventilateur
- Programmation avancée : 8 programmes, 16 plages horaires.
- Contrôle intelligent : réglage auto/manuel, détection fenêtre, antigel, verrouillage enfant.
- Connectivité LoRaWAN™®, BACnet et protocole D2D.
- Mise à jour firmware à distance (FUOTA).
Spécifications
| Fonction thermostat | |||
| Ventilo-convecteurs compatibles | Unités de ventilo-convecteurs (FCU) à 2 et 4 tuyaux avec ventilateurs à 1 ou 3 vitesses Pour plus d’informations, consultez le vérificateur de compatibilité. | ||
| Vannes compatibles | Vannes motorisées marche/arrêt à 2 ou 3 fils | ||
| Amplificateur de relais | • Résistance : 4 A • Inductance : 3 A | ||
| Plage de contrôle de la température | 5°C ~ 35°C | ||
| Mode(s) de contrôle de la température | • Chauffage • Climatisation • Ventilation | ||
| Mode(s) ventilateur | • Basse • Moyenne • Élevée • Automatique | ||
| Autres | |||
| Entrée(s) | • 1× entrée NTC 3950 de 10 kΩ ± 1 %, • 1× entrée DI (contact sec) pour commutateurs à carte, commutateurs magnétiques, etc. (uniquement pour commutateurs ou boutons physiques) | ||
| Fonctionnalités avancées | • Programmation locale • Protection antigel • Détection d’ouverture de fenêtre • Temporisation du ventilateur • Contrôle de la température et déshumidification | ||
| Température | |||
| Fonctionnement | Technologie CMOSens numérique (MEMS) | ||
| Plage | -20°C ~ 60°C | ||
| Précisions | • ± 0,5 °C (0 °C ~ 60 °C) • ± 1 °C (-20 °C ~ 0 °C) | ||
| Résolution | 0,1°C | ||
| Humidité | |||
| Fonctionnement | Technologie CMOSens numérique (MEMS) | ||
| Plage | 0 % – 100 % HR | ||
| Précisions | • Humidité relative typique ± 2 %, • Humidité relative maximale ± 5 % | ||
| Résolution | 0,1 % HR | ||
| Transmission sans fil | |||
| Protocole(s) | LoRaWAN™, Milesight D2D | ||
| Antennes | Antennes internes | ||
| Fréquences | CN470/EU868/RU864/1N865/AU915/US915/KR920/A5923-1&2&3&4 | ||
| Puissances d’émission | • 16 dBm (868 MHz) • 19 dBm (470 MHz) • 22 dBm (915 MHz) | ||
| Sensibilité | -137 dBm | ||
| Modes | Classe C OTAA/ABP | ||
| Boîtier | |||
| Écran | Écran E-ink Noir et blanc de 2,7 pouces | ||
| Boutons | • Mise en marche/arrêt du système FCU • Réglage de la température (augmentation/diminution) • Sélection du mode de contrôle de la température • Sélection du mode de ventilation • Redémarrage et réinitialisation | ||
| Indicateur LED(s) | 1× Indicateur de réinitialisation/redémarrage | ||
| USB | 1× port USB-C pour console | ||
| Logiciel | |||
| Configuration | NFC via application mobile ou liaison descendante | ||
| Fonctionnalités avancées | • Alarme de seuil • Verrouillage enfant • Multidiffusion • Contrôleur D2D • Agent D2D • Mode(s) capteur externe • Réception de données du capteur D2D • FUOTA | ||
| Caractéristiques physiques | |||
| Alimentation | 100 ~ 240 V CA, 50 ~ 60 Hz | ||
| T° de fonctionnement | -20°C ~ 60°C (Écran à encre électronique : 0°C ~ 40°C) | ||
| Humidité relative | 0 ~ 95 % (sans condensation) | ||
| Protection contre les infiltrations | IP20 | ||
| Couleur et matière | Blanc, PC + ABS (UL94 V0) | ||

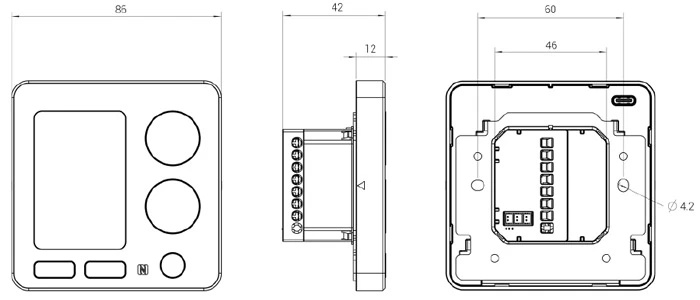

| Dimensions | 86 × 86 × 42 mm | ||
| Connexion filaire | AWG 14-26 | ||
| Installation | • Montage en boîte carrée de 86 mm ou ronde européenne de 60 mm • Montage en boîte murale 118 ou 120 mm via accessoires de plaque murale (en option) | ||
Installation

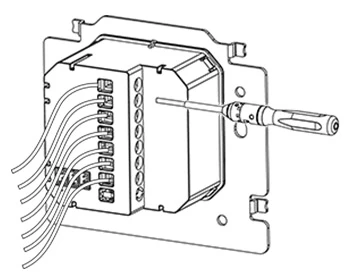

Connexion des fils

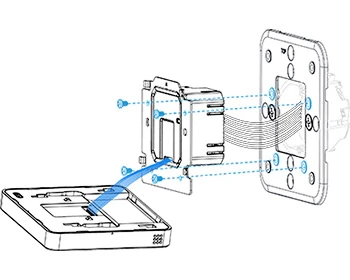

Montage mural

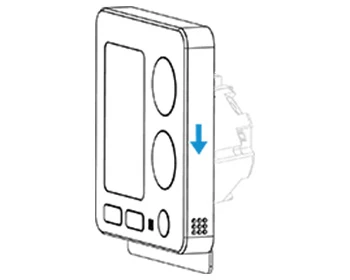

Accroché

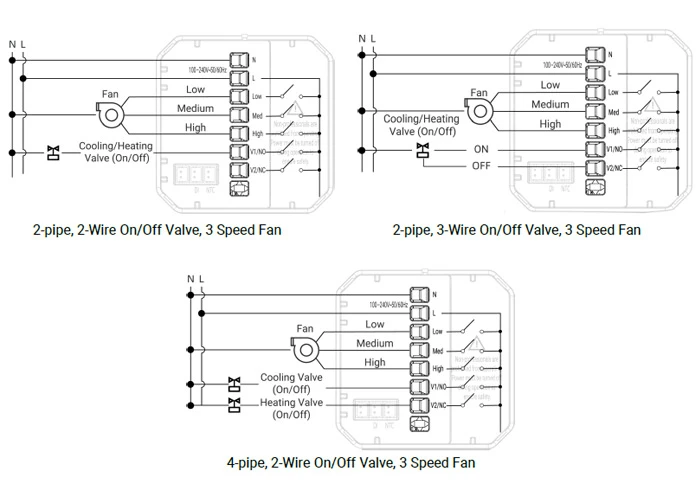

Schémas
