Antenne 915 MHz IoT/LPWA LoRaWAN/Sigfox IP67 traversante omnidirectionnelle
| Gain | 1.9dBi |
|---|---|
| Type de connecteur | SMA (M) |
| Dimensions (mm) | 80 × 74 × 14.7 |
| T° de fonctionnement | -40°C à +85°C |
Avec une couverture complète du spectre 902 à 928 MHz, l’antenne 2J6015B-915 est un modèle compact conçu pour pour les systèmes longue portée et basse consommation tels que LoRa®, Sigfox, Zigbee, RFID, LPWAN et autres réseaux IoT.
Cette antenne se distingue par un format low‑profile particulièrement discret et fonctionne de manière dépendante du plan de masse, ce qui maximise ses performances lorsqu’elle est montée sur une surface métallique.
Sur le plan électrique, la 2J6015B-915 offre une adaptation radio de qualité grâce à un return loss d’environ –17,6 dB et un VSWR proche de 1,5:1. Son efficacité avoisine 50,3 %, tandis que son gain de 1,9 dBi assure une couverture légèrement amplifiée tout en maintenant un comportement omnidirectionnel régulier.
La polarisation linéaire améliore sa compatibilité avec les équipements IoT standards, et la puissance maximale de 25W lui permet de fonctionner en toute sécurité avec un large éventail de modules RF.
Installation
Livrée en standard avec un connecteur SMA‑Male et un câble RG174 de 3 mètres (personnalisables sur demande), ses dimensions compactes de 80 × 74 × 14,7 mm intègre un système de montage vissé robuste et son radôme en ASA offre une résistance aux agressions mécaniques et aux UV.
L’antenne bénéficie également d’une certification IP67 et sa plage de température de fonctionnement, comprise entre –40 °C et +85 °C, lui permet d’opérer de manière fiable dans des conditions climatiques extrêmes.
Environnement
Cette gamme d’antenne est fabriquée sans matières dangereuses tout en maintenant une conformité totale avec REACH et RoHS.
Caractéristiques
| Bande(s) (MHz) | 915 MHz |
| Fréquence(s) (MHz) | 902-928 |
| Perte de retour (dB) | ± -17,6 |
| VSWR | ± 1.5:1 |
| Efficacité (%) | ± 50,3 |
| Gain maximal (dBi) | ± 1,9 |
| Gain moyen (dB) | ± -3.0 |
| Impédance (Ohms) | 50 |
| Polarisation | Linéaire |
| Rayonnement | Omnidirectionnel |
| Puissance d’entrée max. (W) | 25 |
| Connecteur | SMA-Mâle standard (autres connecteurs disponibles) |
| Longueur de câble | 300 cm standard (toute longueur de câble disponible) |
| Type de câble | RG174 standard (autres câbles disponibles) |
Conditions de mesure de l’antenne :
– Montée sur plaque métallique 30 × 30 cm
– 200 cm de câble RG174
– Mesurée dans une chambre anéchoïque 3D certifiée CTIA
Spécifications
| Type de montage | Traversant / Montage vis |
| Dimensions (mm) | 80 × 74 × 14,7 |
| Couple de serrage max. (Nm) | 5 |
| Matériau radôme | ABS |
| Couleur radôme | Noir |
| T° de fonctionnement (°C) | -40 à +85 |
| T° de stockage (°C) | -40 à +85 |
| Certification | RoHS |
| Indice de protection | IP67 |

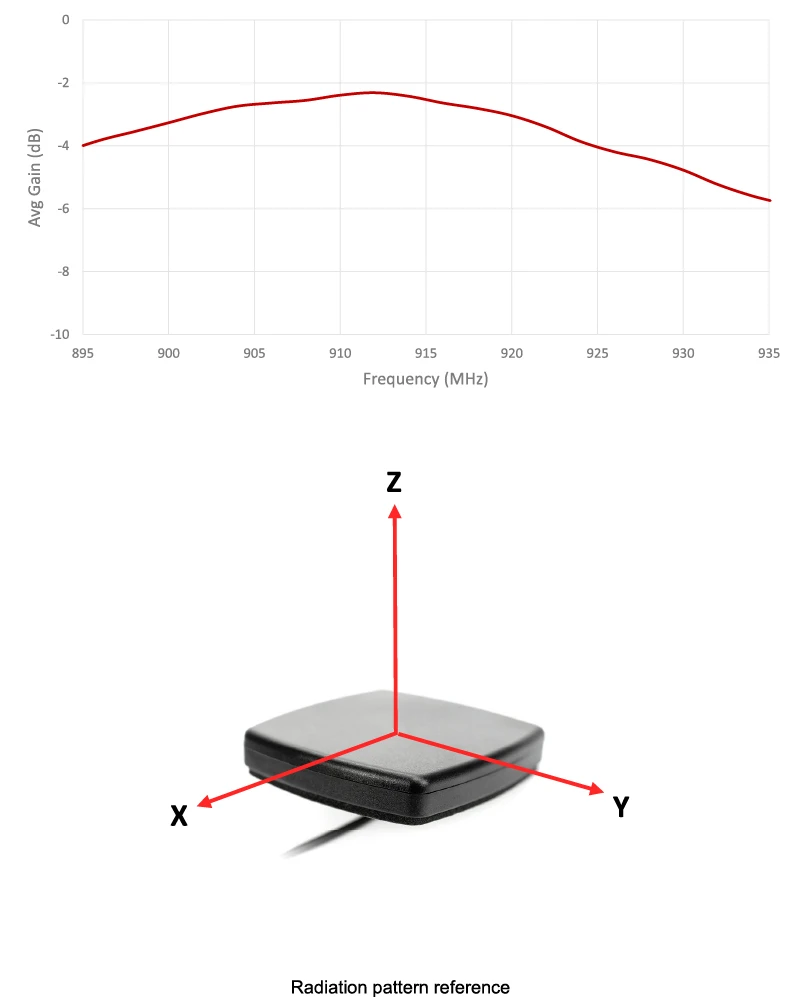

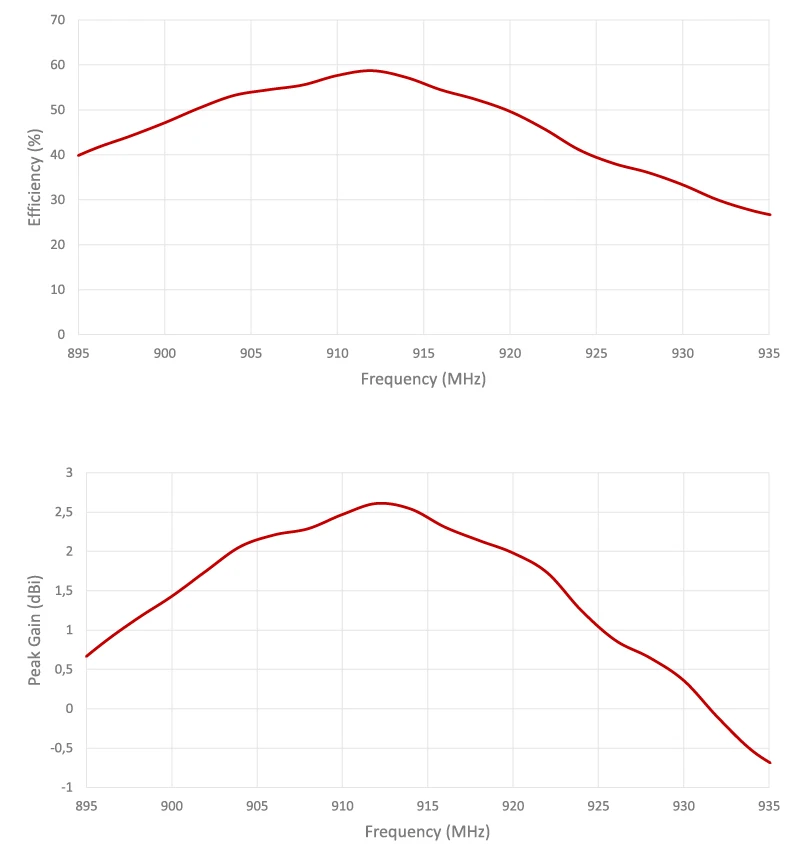

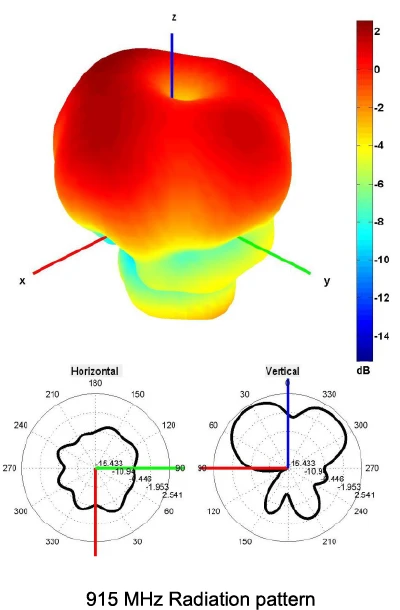

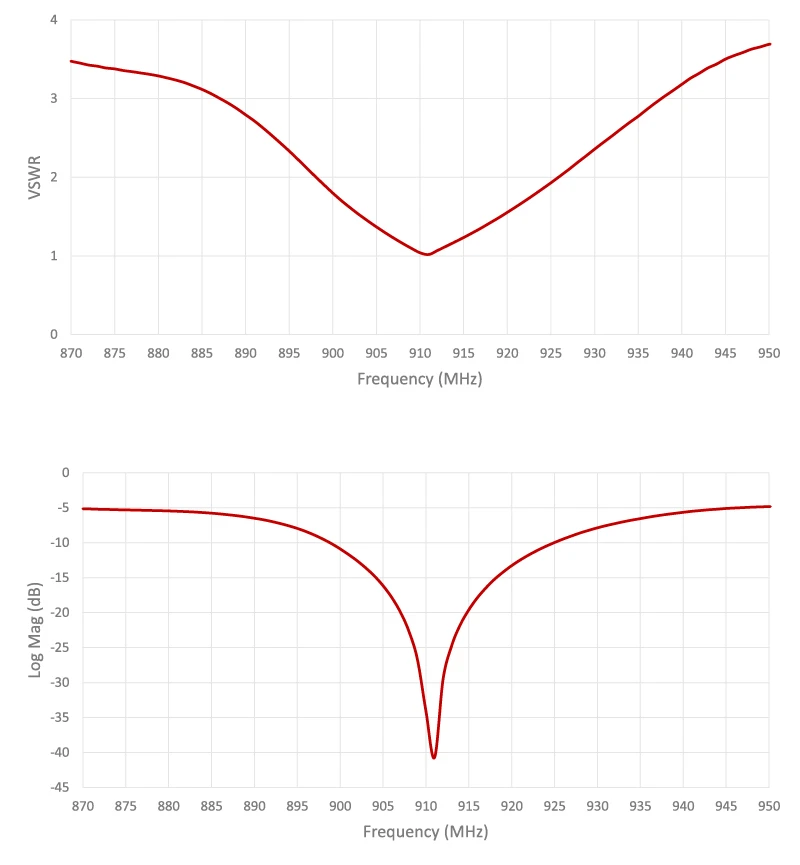

Mesures

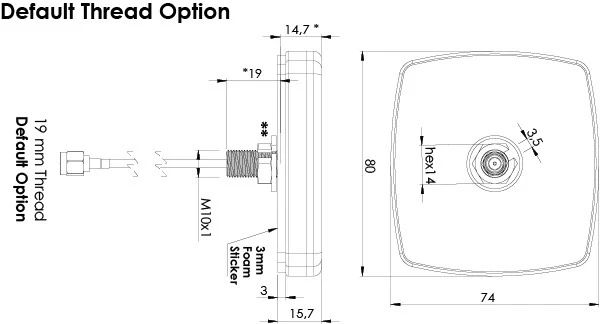

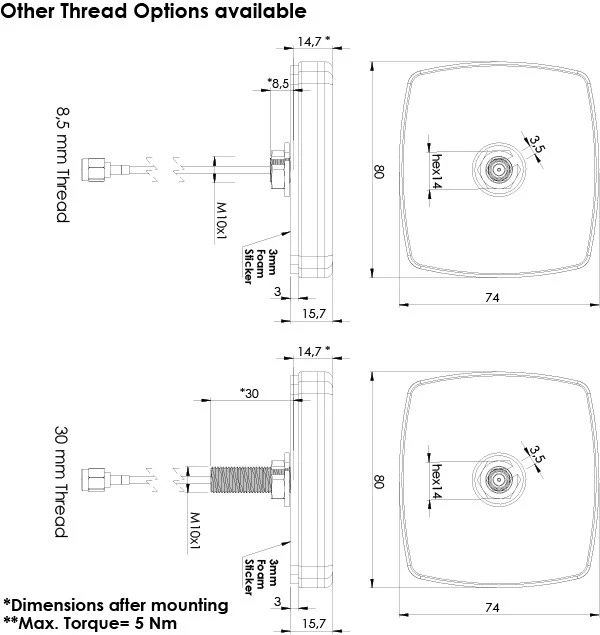

Schéma(s)
