Antenne 915 MHz LoRaWAN, Sigfox, ZigBee traversante omnidirectionnelle
| Gain | -0.2dBi |
|---|---|
| Connecteur | SMA (M) |
| Dimensions (mm) | 50 x Ø16 |
| T° de fonctionnement | -40°C à +85°C |
L’antenne 2J1015B‑915 est une antenne compacte à montage vissé, optimisée pour les applications fonctionnant dans la bande ISM 915 MHz compatible avec les technologies LoRa®, Sigfox, Zigbee, LPWAN, RFID et autres solutions IoT industrielles.
Sur le plan électromagnétique, l’antenne présente un return loss d’environ –10,9 dB et un VSWR d’environ 1,9:1, assurant une utilisation stable du signal dans la bande ISM.
Son efficacité d’environ 38,7 % et son gain de crête proche de –0,2 dBi reflètent une répartition de puissance uniforme et typique d’un rayonnement omnidirectionnel, essentiel pour les réseaux IoT nécessitant une communication dans toutes les directions.
Sa polarisation linéaire et son impédance de 50 ohms garantissent une compatibilité parfaite avec la majorité des modules radio professionnels.
Installation
Compacte (50 x Ø16 mm), sa conception monopôle est dépendante du plan de masse et son format particulièrement discret est idéal pour les dispositifs embarqués et les boîtiers compacts.
Le montage s’effectue via un filetage M10×1, avec un couple de serrage recommandé de 4 Nm, permettant une installation robuste et sécurisée même en milieu industriel.
Fournie avec un câble RG174 de 300 cm et un connecteur SMA‑Male en standard (personnalisables sur demande), elle est dotée d’un radôme réalisé en ABS stabilisé UV, et peut fonctionner dans une plage thermique étendue de -40 °C à +85 °C.
Environnement
Cette gamme d’antenne est fabriquée sans matières dangereuses tout en maintenant une conformité totale avec REACH et RoHS.
Caractéristiques
| Bande(s) (MHz) | 915 MHz |
| Fréquence(s) (MHz) | 902-928 |

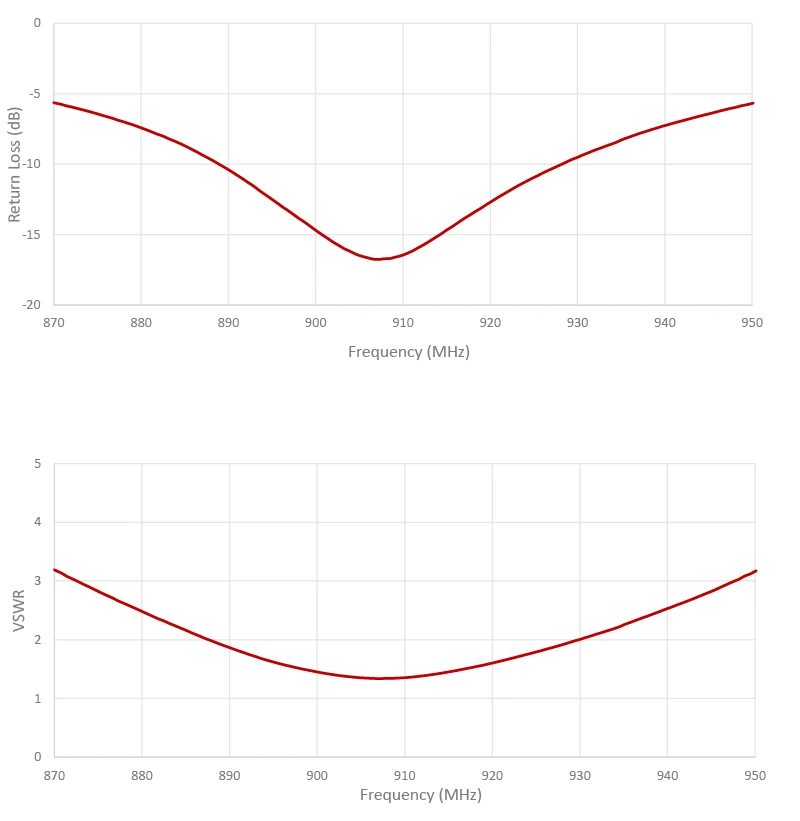

| Perte de retour (dB) | ± -10,9 |
| VSWR | ± 1,9:1 |

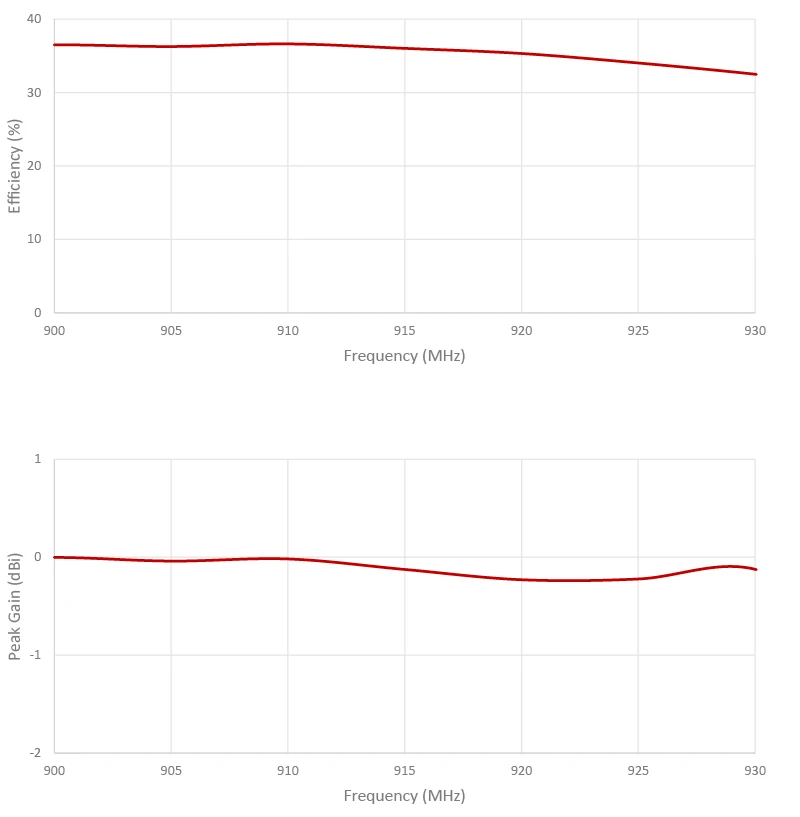

| Efficacité (%) | ± 38,7 |
| Gain maximal (dBi) | ± -0,2 |

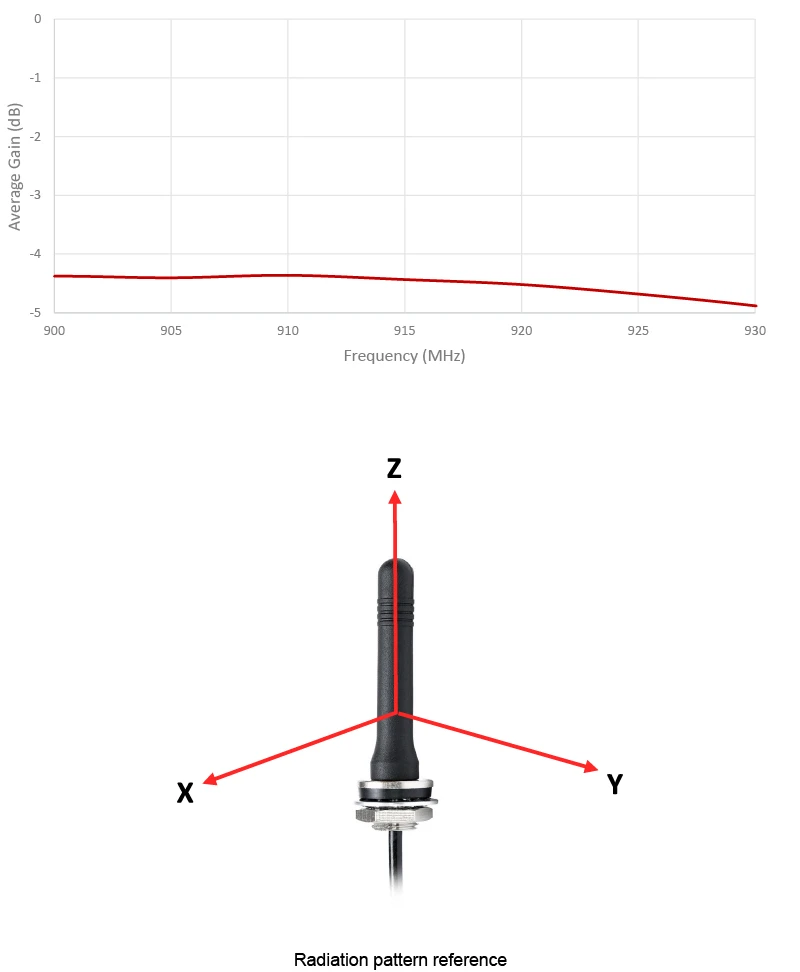

| Gain moyen (dB) | ± -4,5 |
| Impédance (Ohms) | 50 |
| Polarisation | Linéaire |

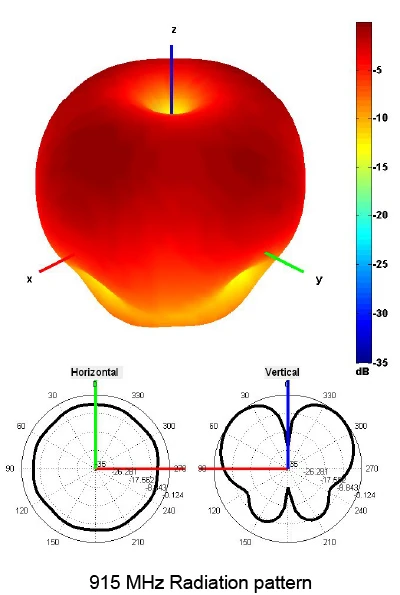

| Diagramme de rayonnement | Omnidirectionnel |
| Puissance d’entrée maximale (W) | 25 |
| Connecteur | La plupart des connecteurs RF (SMA mâle standard) |
| Longueur du câble | 300 cm standard |
| Type de câble | Autres câbles disponibles (RG174 standard) |
Conditions de mesure de l’antenne :
– Monté sur un plan de masse de 30 × 30 cm
-100 cm de câble RG174
-Mesuré dans une chambre anéchoïque 3D certifiée CTIA
Spécifications
| Type de montage | Traversant / Montage à vis |
| Dimensions (mm) | 50 x Ø16 |
| Couple de serrage maximal (Nm) | 4 Nm |
| Matériau radôme | ABS résistant aux UV |
| Couleur radôme | Noir |
| T° de fonctionnement (°C) | -40 à +85 |
| T° de stockage (°C) | -40 à +85 |
| Certification(s) | RoHS |
Mesures

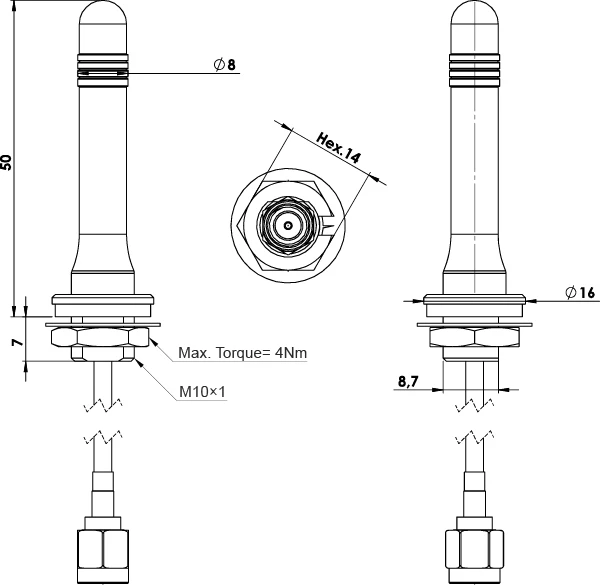

Schéma(s)
