Antenne combinée MIMO 4×[5G 4G-LTE 3G/2G LPWA], GPS/GNSS
| Gain | 5,2dBi / 28 @ 2,7 V |
|---|---|
| Connecteurs | SMA (M) |
| Dimensions (mm) | 199 × 167 × 53 |
| T° de fonctionnement | -40°C à +85°C |
Existe en blanc et en noir.
L’antenne ultra-large bande MIMO 2J6B84BGFc offre un gain et une efficacité élevés pour toutes les bandes GSM et LPWA ainsi qu’une connectivité GPS/GNSS.
Câbles 1 à 4 : GSM / IoT
Quatre antennes conçues pour les normes 5G, 4G-LTE, FirstNet, CBRS, LPWA, CAT-X, CAT-Mx, CAT-NBx, NB-IoT, 3G et 2G dans les bandes de fréquences 617 – 5925 MHz, tout en maintenant force et qualité de signal à 360 degrés sur toute la plage.
Câbles 5 : GPS/GNSS
Cette antenne fonctionne pour les normes GPS, Glonass, Beidou, Galileo et QZSS.
Conçue avec une protection contre les décharges électrostatiques (ESD) jusqu’à 6KV, et équipée d’un pré-filtre SAW bloquant les fréquences inadéquates dans la limite de 1575-1602 MHz, elle peut maintenir un gain actif de 28 dB @ 2,7V avec une réjection hors limite de ± 43 dBc.
Installation & Environnement
Fabriqué avec un matériau ASA stable aux UV, le boîtier mesure 199 × 167 × 53 mm et profite d’une certification IP67/IP69 offrant une protection élevée contre la poussière, l’eau et l’humidité.
Livrée en standard avec des connecteurs SMA-Mâle et des câbles D302 (GSM/ISM) et LL100 (GNSS) de 300cm de long chacun, elle reste entièrement personnalisable sur demande.
Cette gamme d’antenne est fabriquée sans matières dangereuses tout en maintenant une conformité totale avec REACH et RoHS.
Caractéristiques
Caractéristiques communes Câbles 1, 2, 3 et 4 (5G/4G/3G/2G – IoT/LPWAN)
| Fréquence(s) (MHz) | 617-960 | 1427-2690 | 3300-5000 | 5150-5925 |
| Bande(s) (MHz) | 600, 700, 850, 900 | 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2300,2500, 2600 | 3300, 3500, 3600,3700, 4500 | 5200, 5500, 5800 |
| Bandes 5G NR | n5, n8, n12, n20, n28, n71, n81, n82, n83, | n1, n2, n3, n7, n25, n34, n38, n39, n40, n41, n50, n51, n66, n70, n74, n75,n76, n80, n84, n86 | n77, n78, n79 | |
| Bandes 4G-LTE | B5, B6, B8, B12, B13, B14, B17, B18, B19, B20, B26, B27, B28, B29, B44, B67, B68, B71, B85 | B1, B2, B3, B4, B7, B9, B10, B11, B21, B23, B24, B25, B30, B32, B33, B34, B35,B36,B37, B38,B39, B40, B41, B45, B50, B51, B65, B66, B69, B70, B74,B75, B76 | B22, B42, B43, B48, B49, B52 | B46, B47, B252, B255 |
| Bandes 3G | B5, B6, B8, B12, B13, B14, B19, B20, B26 | B1, B2, B3, B4, B7, B9, B10, B11, B21, B25, B32, B33, B34, B35, B36, B37, B38, B39, B40 | B22 | |
| Bandes 2G | 710, 750, 810T, 850, 900P,900E, 900R | 1800DCS, 1900PCS | ||
| Bandes CDMA | BC0, BC2, BC3, BC7, BC9, BC10, BC12, BC18, BC19 | BC1, BC4, BC6, BC8, BC13, BC14, BC15, BC16,BC20, BC21 | ||
| Impédance (Ohms) (Ohm) | 50 | |||
| Polarisation | Linéaire | |||
| Diagramme de rayonnement | Omnidirectionnel | |||
| Puissance d’entrée maximale (W) | 25 | |||
| Connecteur | Connecteur SMA mâle standard (autres connecteurs disponibles) | |||
| Longueur du câble | 300 cm Standard (Toutes longueurs de câble disponibles) | |||
| Type de câble | Norme(s) D302 (Autres câbles disponibles) | |||
Câble 1
| Perte de retour (dB) | ± -14,2 | ± -15,4 | ± -18,3 | ± -9,2 |
| VSWR | ± 1,6:1 | ± 1,6:1 | ± 1,3:1 | ± 2,1:1 |
| Efficacité (%) | ± 40,0 | ± 45,7 | ± 44,2 | ± 36,8 |
| Gain maximal (dBi) | ± 3.0 | ± 5.0 | ± 4,6 | ± 5.0 |
| Gain moyen (dB) | ± -4,1 | ± -3,4 | ± -3,6 | ± -4,4 |
Câble 2
| Perte de retour (dB) | ± -12,8 | ± -15,3 | ± -18,5 | ± -10,8 |
| VSWR | ± 1,9:1 | ± 1,6:1 | ± 1,4:1 | ± 1,9:1 |
| Efficacité (%) | ± 34,1 | ± 48,2 | ± 43,7 | ± 37,8 |
| Gain maximal (dBi) | ± 1.1 | ± 4,8 | ± 5.1 | ± 5.0 |
| Gain moyen (dB) | ± -4,8 | ± -3,2 | ± -3,6 | ± -4,3 |
Câble 3
| Perte de retour (dB) | ± -12,7 | ± -14,6 | ± -19,7 | ± -13,5 |
| VSWR | ± 1,9:1 | ± 1,6:1 | ± 1,3:1 | ± 1,6:1 |
| Efficacité (%) | ± 36,4 | ± 45,6 | ± 41,2 | ± 38,7 |
| Gain maximal (dBi) | ± 3.0 | ± 4,9 | ± 4,5 | ± 4,8 |
| Gain moyen (dB) | ± -4,4 | ± -3,5 | ± -3,9 | ± -4,1 |
Câble 4
| Perte de retour (dB) | ± -11,8 | ± -15,4 | ± -20,5 | ± -12,8 |
| VSWR | ± 1,9:1 | ± 1,5:1 | ± 1,3:1 | ± 1,6:1 |
| Efficacité (%) | ± 35,8 | ± 55,4 | ± 51,0 | ± 44,6 |
| Gain maximal (dBi) | ± 2,3 | ± 5.1 | ± 5.2 | ± 5.0 |
| Gain moyen (dB) | ± -4,5 | ± -2,6 | ± -2,9 | ± -3,5 |
Conditions de mesure de l’antenne :
– Monté sur une plaque métallique de 30 × 30 cm / 100 cm de Câble D302
– Mesurée dans une chambre anéchoïque certifiée CTIA 3D
Câble 5 : GPS/QZSS/Galileo/GLONASS
| normes | GPS/QZSS/Galilée | GLONASS |
| Bandes (MHz) | 1575 | 1602 |
| Fréquence(s) (MHz) | 1575,42 | 1598-1606 |
| Gain passif (dBi) | ± 4,5 | ± 5.0 |
| Impédance (Ohms) (Ohms) | 50 | |
| Diagramme de rayonnement | Hémisphérique | |
| Plage de tension (V) | 1,5 – 3,6 | |
| Gain actif (dB) | 28 à 2,7 V | |
| Facteur de bruit (dB) | 1,8 à 2,7 V | |
| Consommation de courant (mA) | 9 à 2,7 V | |
| Consommation électrique (mW) | 24,3 à 2,7 V | |
| Type de filtre à scie | Préfiltre | |
| Réjection hors bande (dB) | ± 43 | |
| Protection contre les décharges électrostatiques (kV) | 6 | |
| Connecteur | Connecteur SMA mâle standard (autres connecteurs disponibles) | |
| Longueur du câble | 300 cm Standard (Toutes longueurs de câble disponibles) | |
| Type de câble | LL100 Standard (Autres câbles disponibles) | |
Spécifications
| Type de montage | Traversant / Montage vis |
| Dimensions (mm) | 199 × 167 × 53 |
| Couple de serrage (Nm) | 6 Nm |
| Matériau radôme | ASA |
| Couleur Matériau radôme | Noir, Blanc |
| T° de fonctionnement (°C) | -40 à +85 |
| T° de stockage (°C) | -40 à +85 |
| Certification(s) | RoHS |
| Certificats | IP67, IP69 |

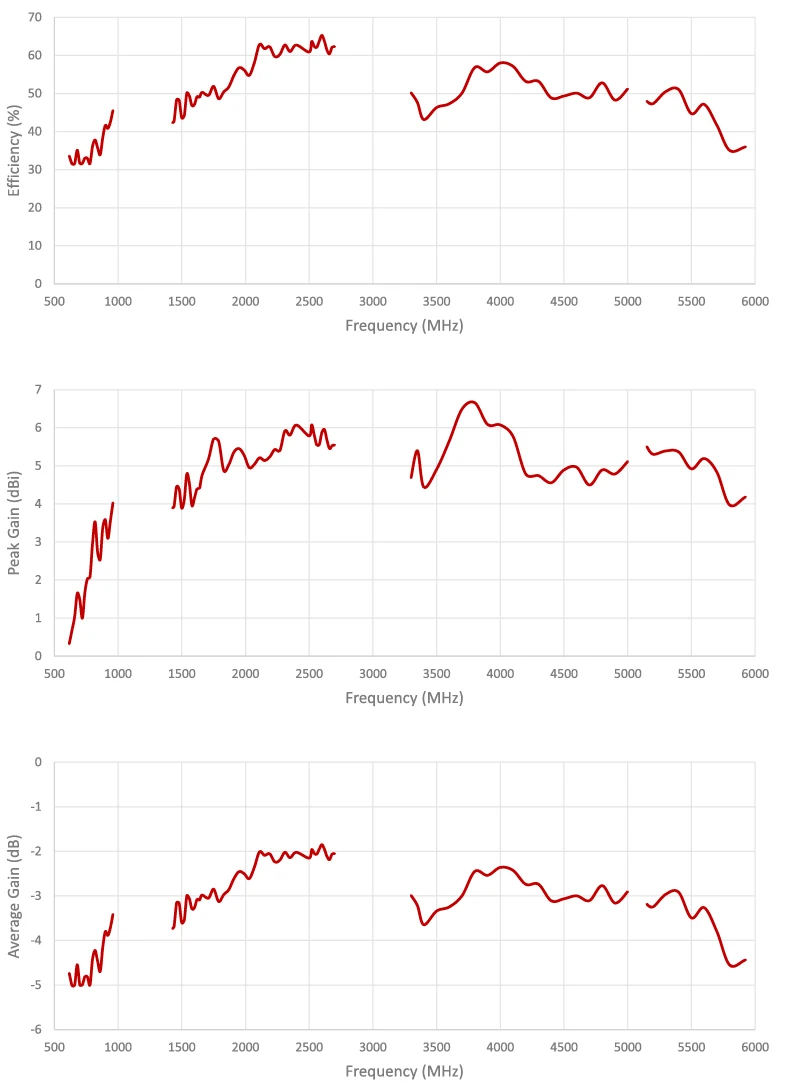

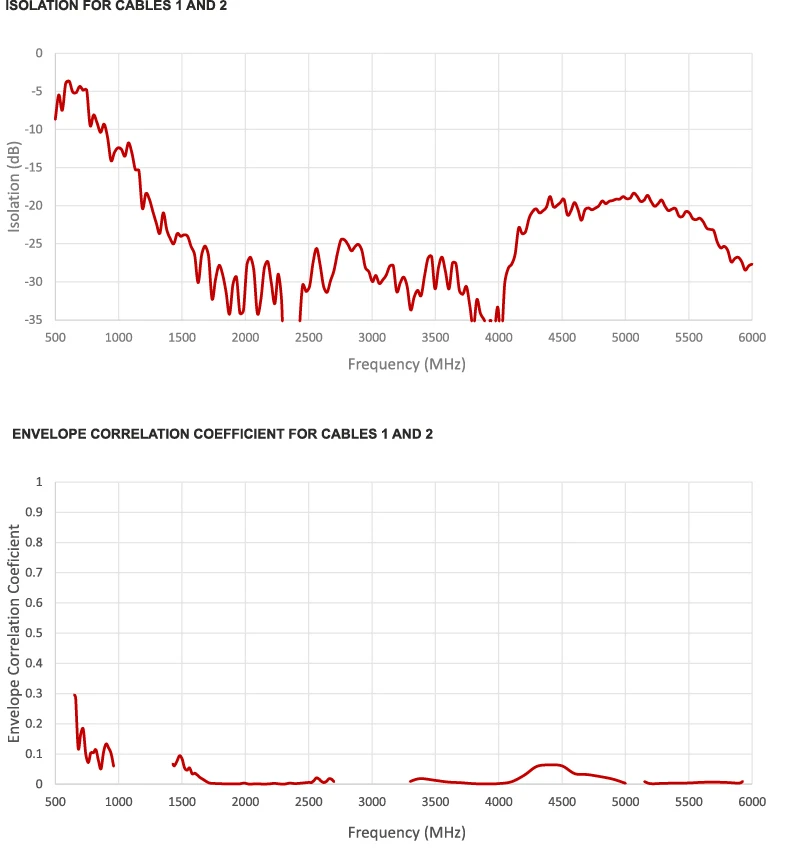

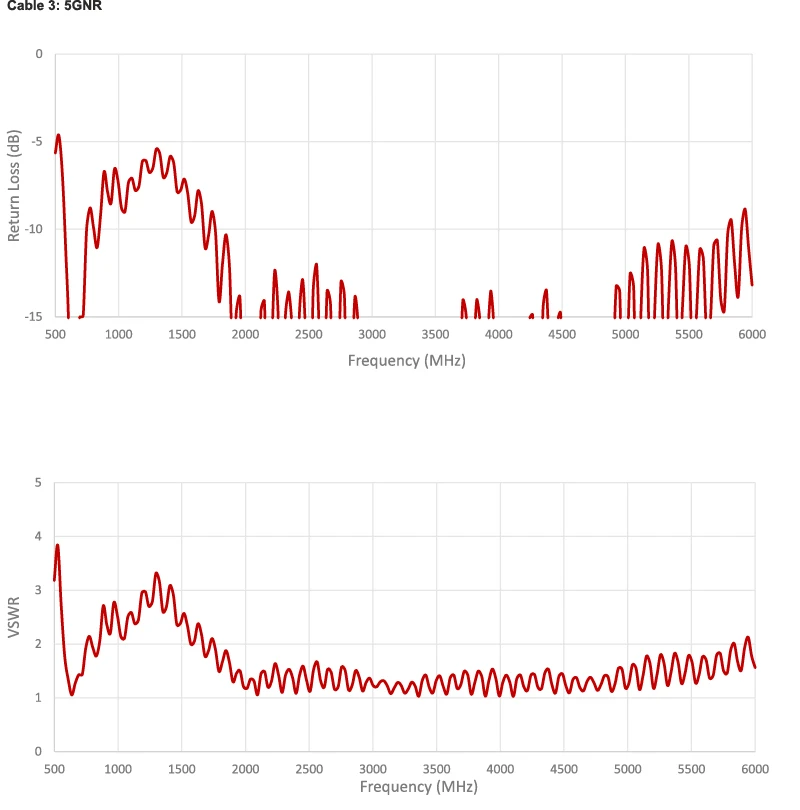

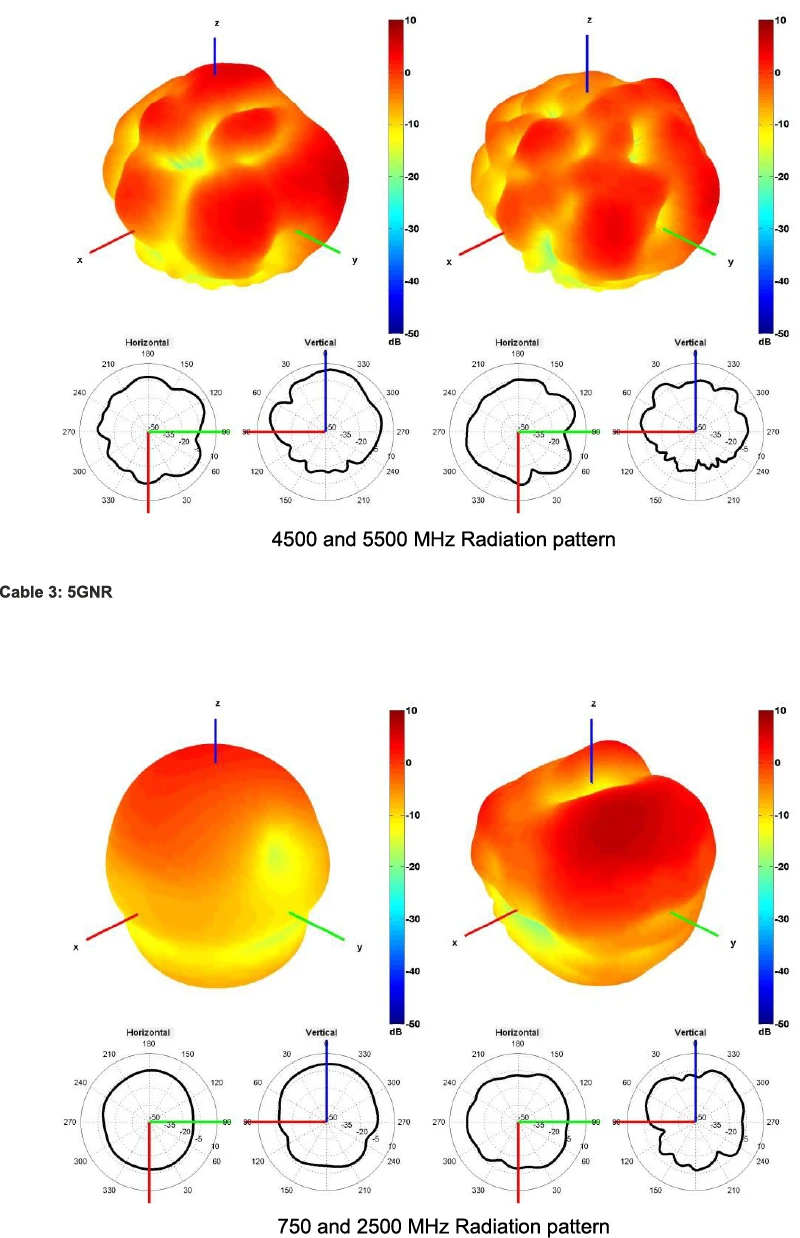

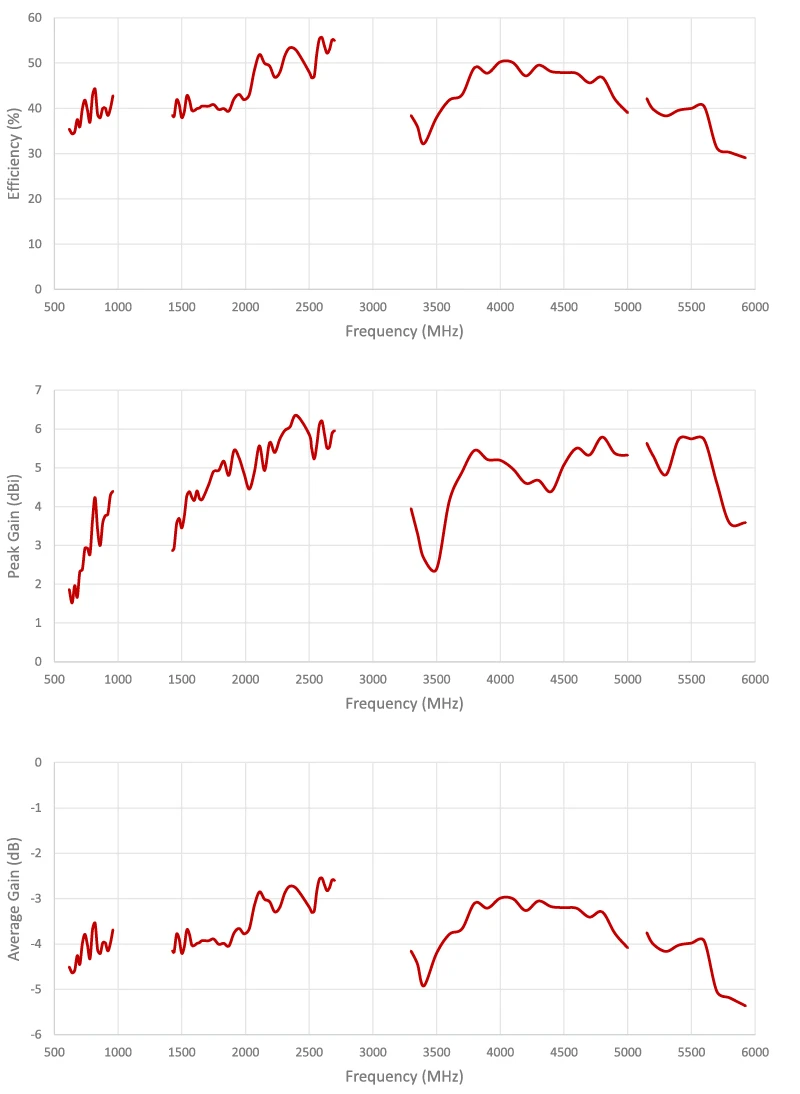

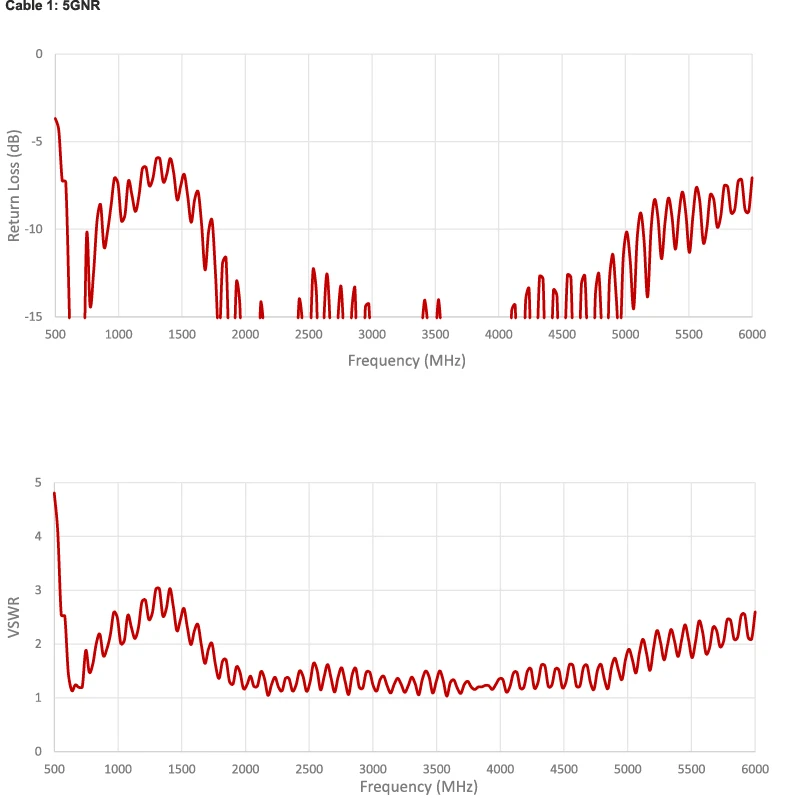

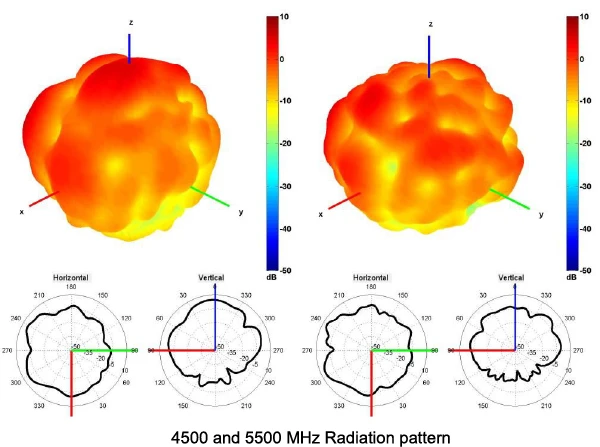

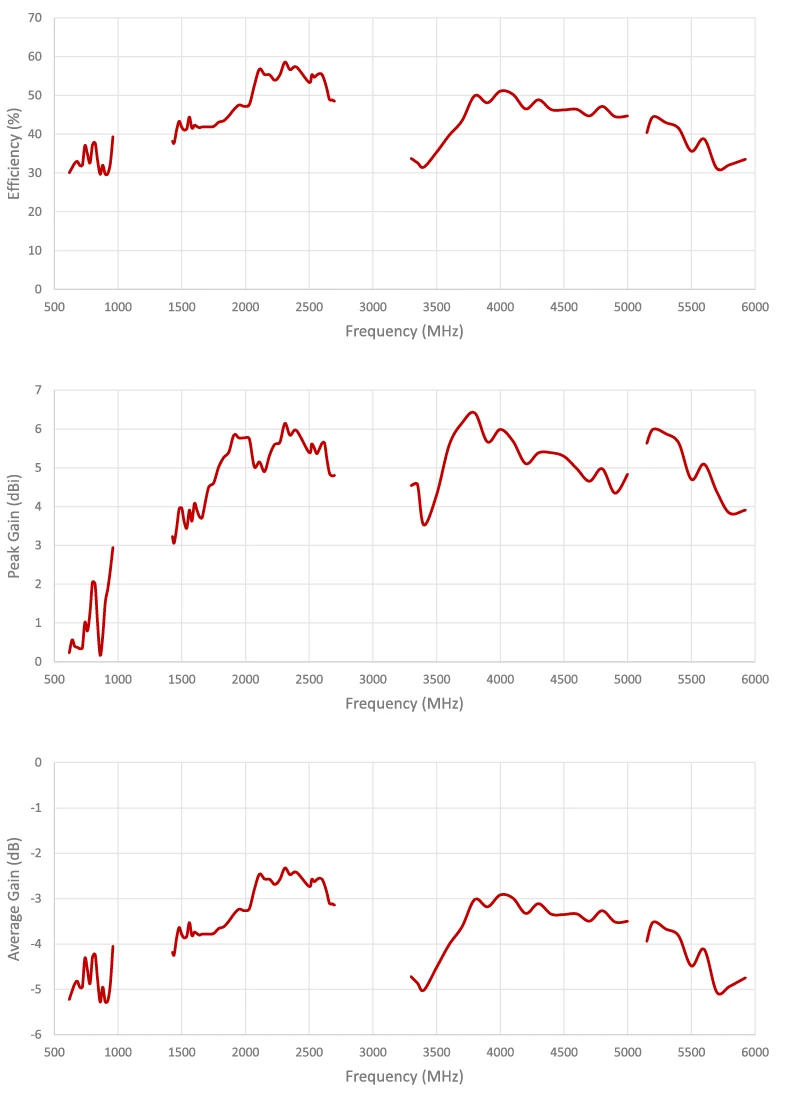

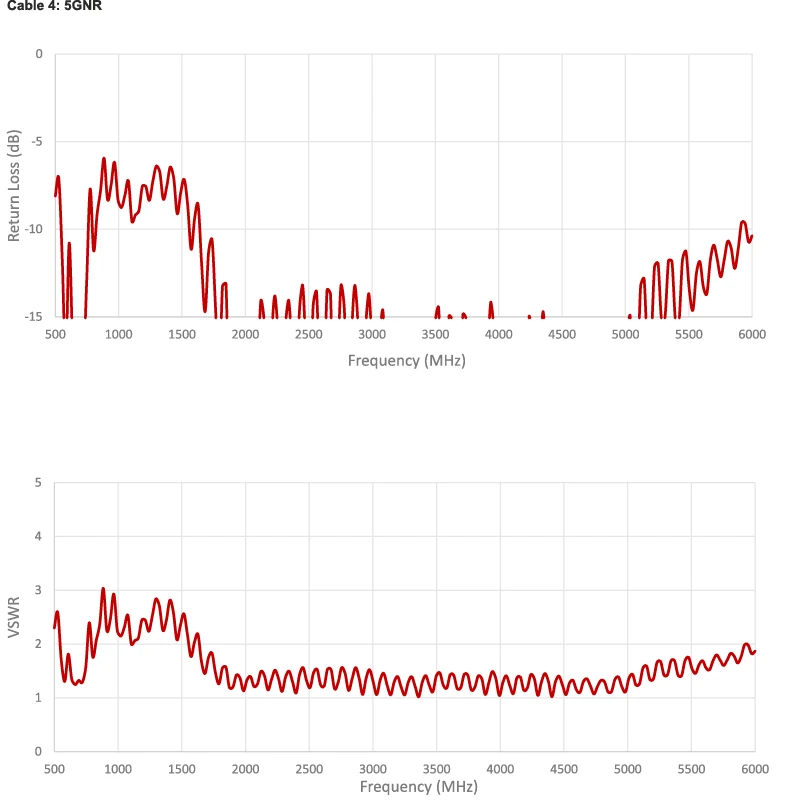

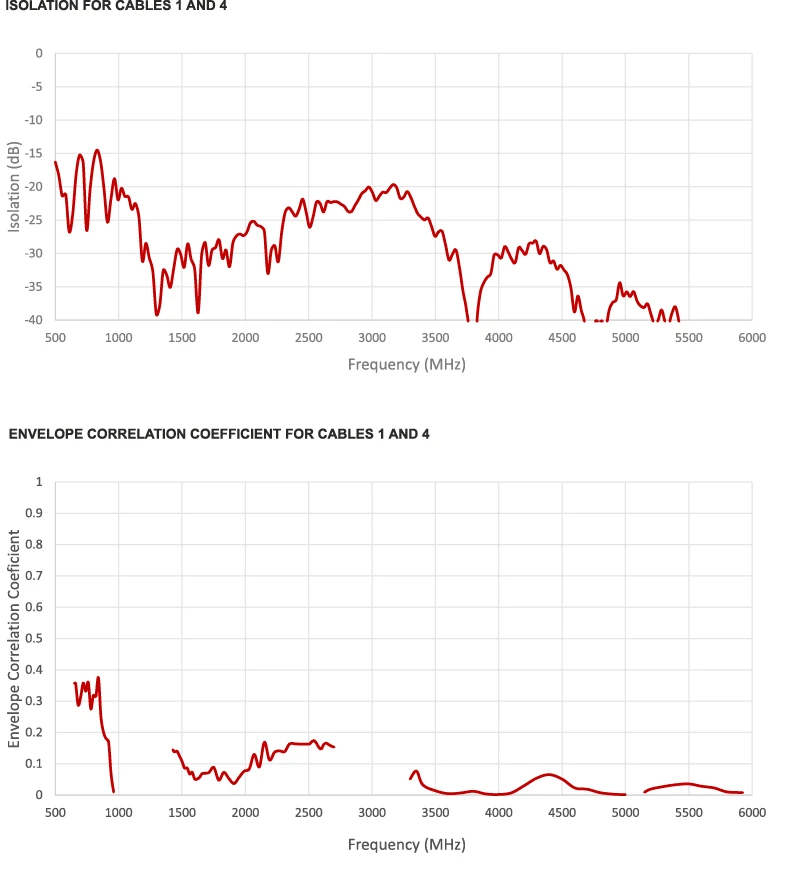

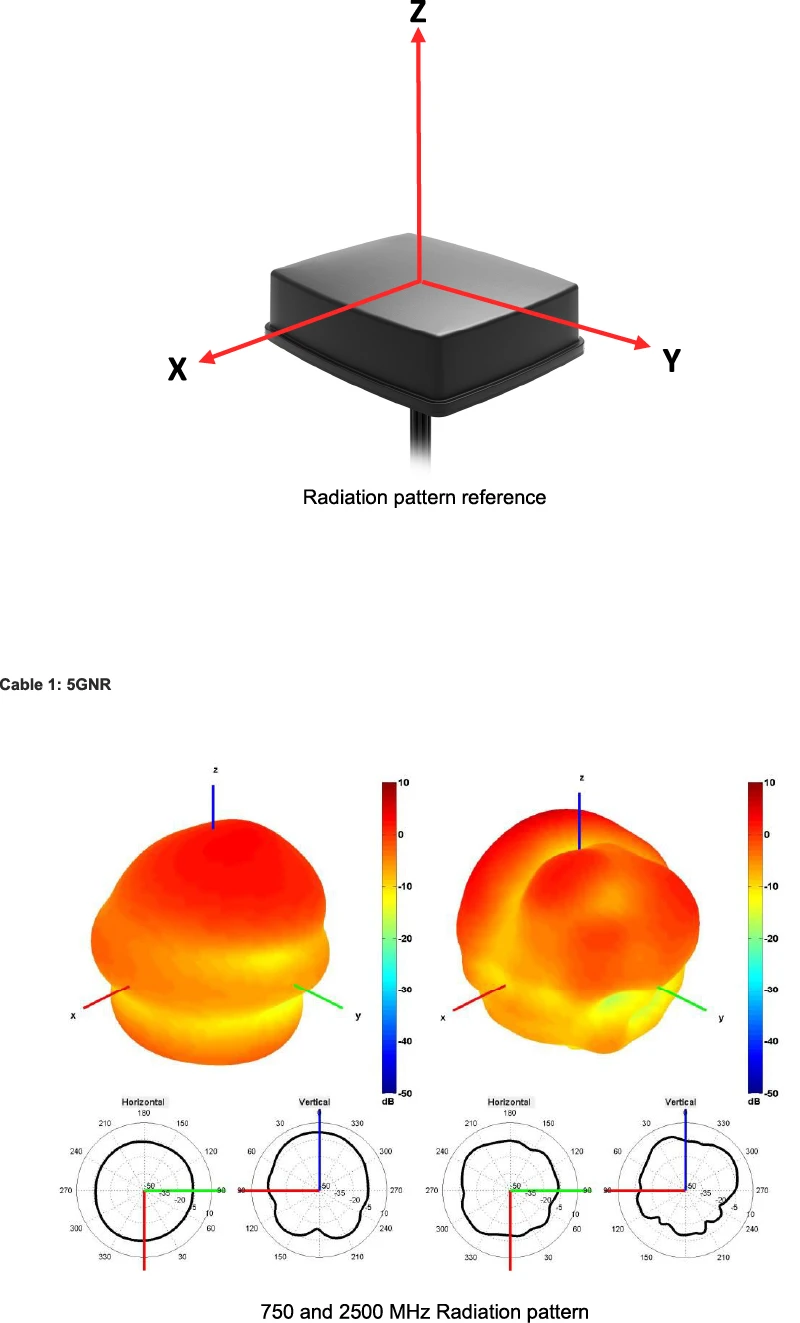

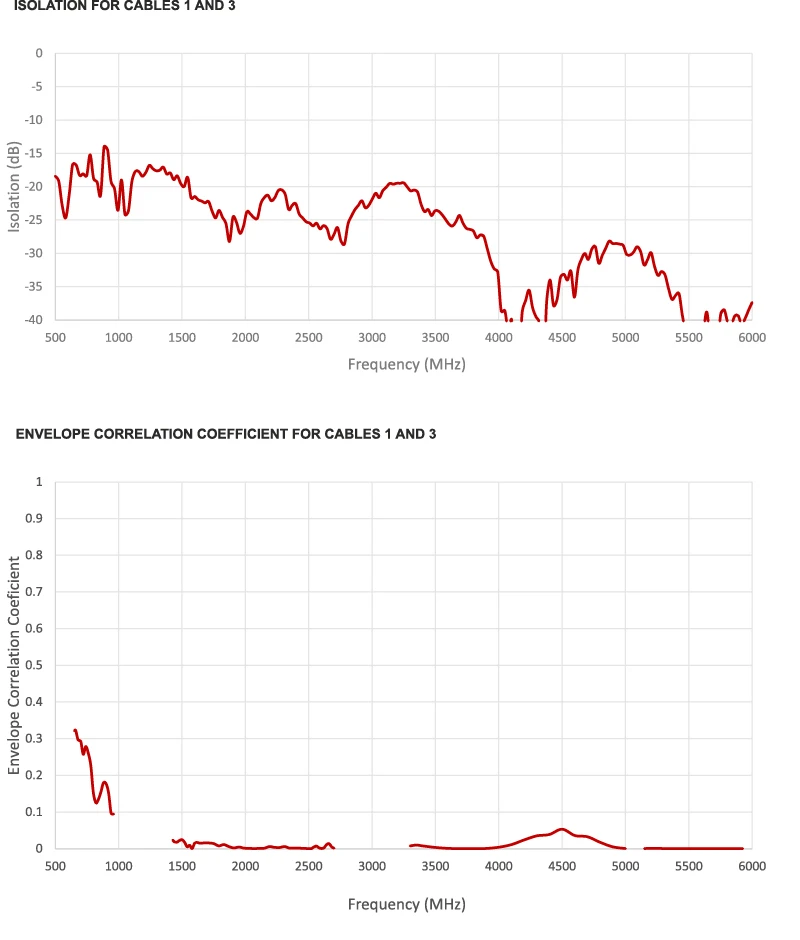

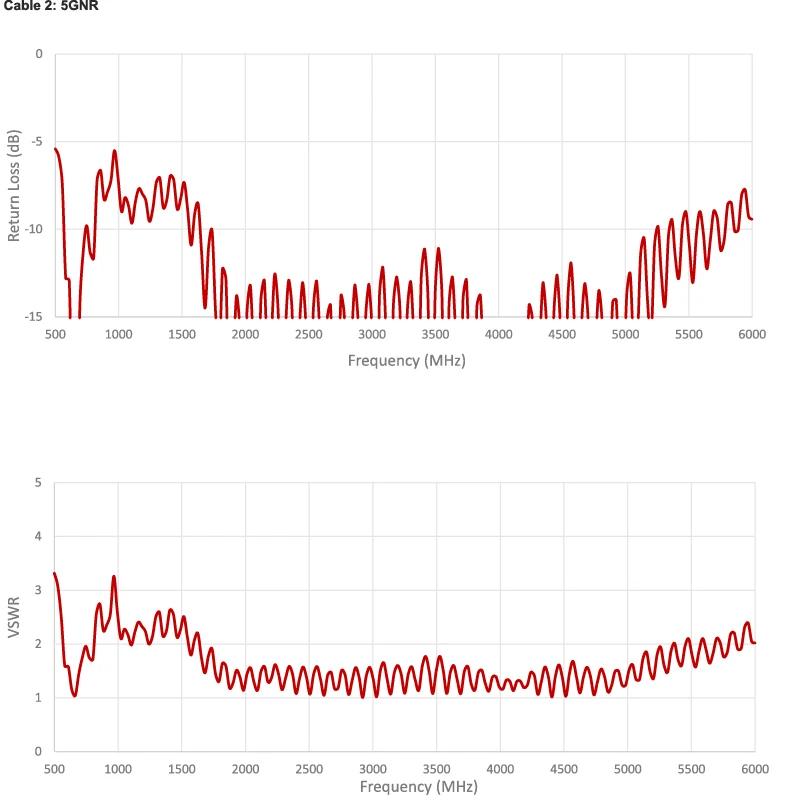

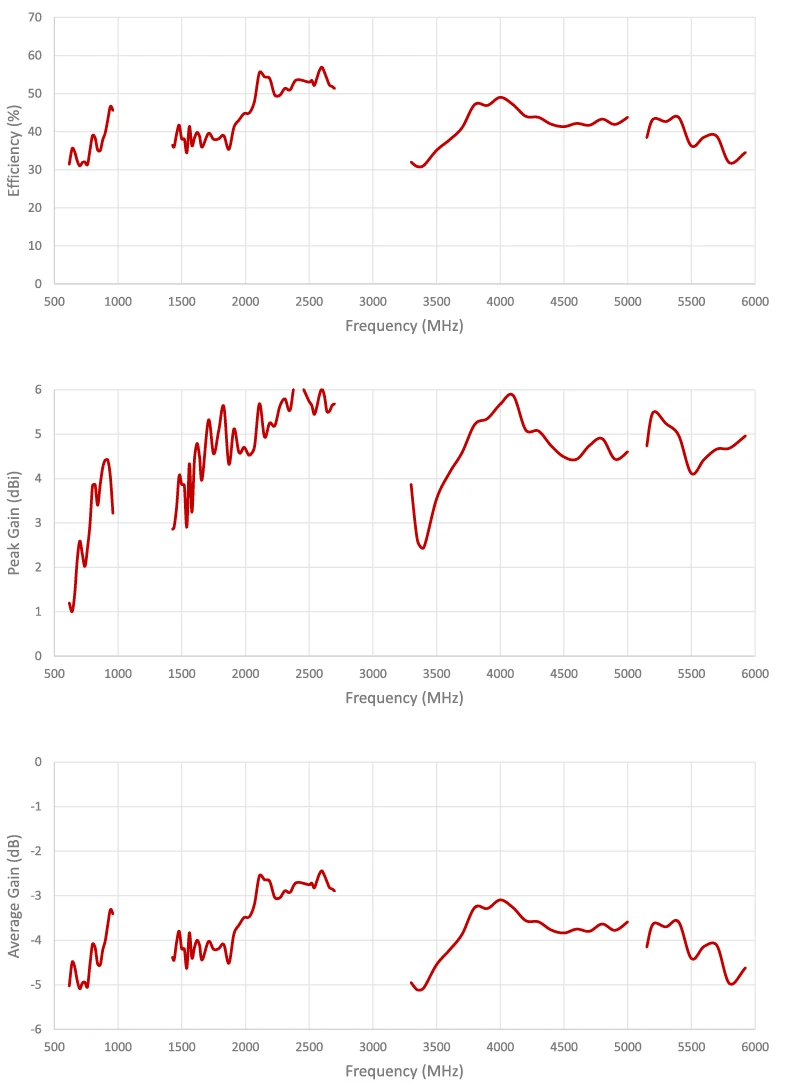

Mesures

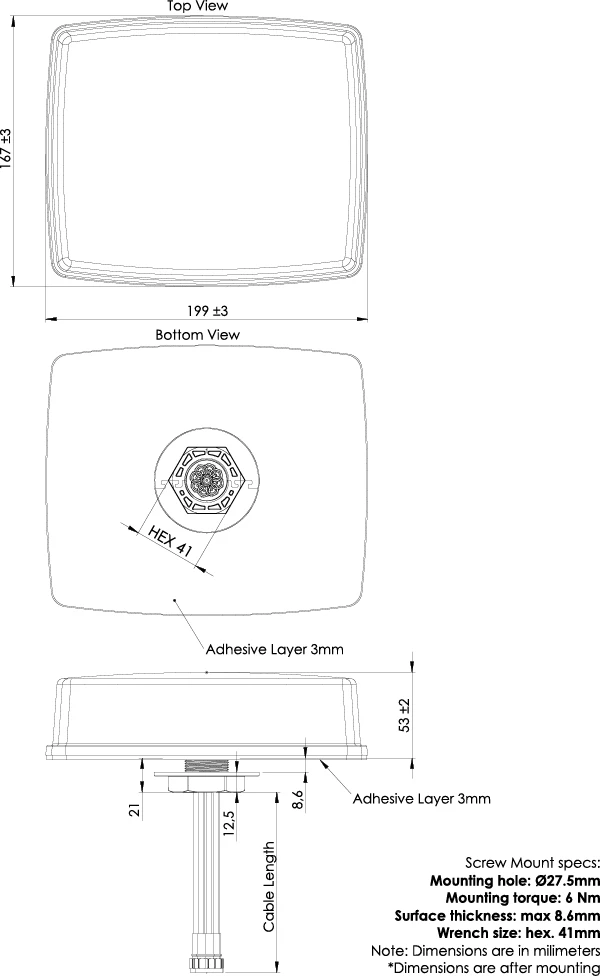

Schéma(s)
