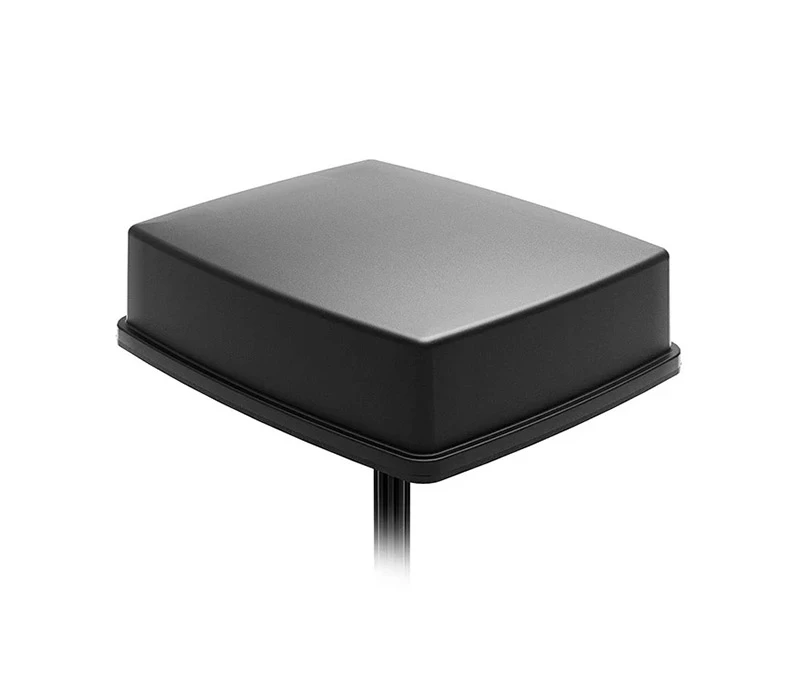

Antenne combinée MIMO 4×[5G,4G-LTE 3G/2G], 2×[WiFi 6E/7], GPS/GNSS traversante IP67/IP69
| Gain | 6.8dBi / 28dB @ 2,7V |
|---|---|
| Connecteur | SMA (M) / SMA (M-RP) |
| Dimensions (mm) | 199 × 167 × 53 |
| T° de fonctionnement | -40°C à +85°C |
Disponible en noir et en blanc.
Pourquoi choisir l'antenne combinée MIMO 2J6B86BGFh ?
L’antenne 2J6B86BGFh est une antenne combinée MIMO 7-en-1 qui réunit quatre antennes cellulaires (5G, 4-LTE, 3G et 2G), deux antennes Wi‑Fi 6E / Wi-Fi7 et une antenne GNSS active (compatible GPS, Glonass, Galileo et QZSS) au sein d’un boîtier compact certifié IP67/IP69 pour les environnements difficiles et industriels.
Connectivité de la 2J6B86BGFh : 5G, 4G, 3G, 2G, WiFi, GPS et GNSS
Câbles 1 à 4
Quatre antennes cellulaires indépendantes prennent en charge les architectures MIMO 4×4 pour les équipements compatibles aux normes 5G NR, 4G-LTE, CAT‑X, CAT‑MX, CAT‑NBX, 3G, 2G, FirstNet et CBRS.
La plage de fréquences de 617 à 5925 MHz garantit un gain élevé, un excellent rendement et une qualité de signal optimale pour les applications de communication mobile et IoT.
Câbles 5 et 6
Deux antennes supplémentaires sont dédiées aux technologies Wi‑Fi 6E, Wi‑Fi 7, Bluetooth®, Zigbee et autres applications ISM. Elles couvrent les bandes de fréquences 2,4 GHz, 5 GHz et 6 GHz.
Cette architecture permet notamment l’utilisation des infrastructures Wi‑Fi tri-bande de dernière génération.
Suivi satellitaire de la 2J6B86BGFh
Câble 7
L’antenne GNSS intégrée prend simultanément en charge les constellations GPS, GLONASS, Galileo et QZSS. Elle couvre les fréquences 1575,42 MHz pour GPS/Galileo/QZSS et 1598 à 1606 MHz pour GLONASS.
Un filtre SAW intégré ainsi qu’une protection ESD de 6 kV renforcent la fiabilité du système dans les environnements exposés aux perturbations électriques.
📈 Performances de l'antenne combinée MIMO 2J6B86BGFh
Les 4 antennes cellulaires affichent un rendement pouvant atteindre 55,4 % selon la bande de fréquence utilisée, avec un gain de crête maximal de 5,2 dBi.
Les 2 antennes Wi‑Fi offrent un rendement atteignant 55,6 % sur la bande 2,4 GHz et un gain maximal de 6,8 dBi sur la bande 5 GHz.
Leur impédance est de 50 Ω et leur diagramme de rayonnement omnidirectionnel permet de maintenir une couverture homogène quelle que soit l’orientation du véhicule ou de l’équipement.
L’antenne GNSS active dispose d’un gain actif de 28 dB à 2,7 V et un facteur de bruit de 1,8 dB améliore la réception des signaux satellites, y compris dans les environnements où les niveaux de signal sont faibles.
🔌 Alimentation de l'antenne combinée MIMO 2J6B86BGFh
L’antenne GNSS nécessite une alimentation comprise entre 1,5 et 3,6 V. À 2,7 V, la consommation de courant est d’environ 9 mA, ce qui représente une puissance d’environ 24,3 mW.
Les antennes cellulaires et ISM fonctionnent en mode passif et ne nécessitent aucune alimentation dédiée.
🛠️ Installation de l'antenne combinée MIMO 2J6B86BGFh
Certifiée IP67 et IP69, l’antenne bénéficie d’une protection élevée contre la poussière, les projections d’eau et les nettoyages haute pression. Conçue pour une utilisation en extérieur et en environnement industriel, elle fonctionne dans une plage de température de -40 °C à +85 °C.
Son boîtier de 199 × 167 × 53 mm est équipé d’un radôme en ASA disponible en noir ou en blanc.
L’installation s’effectue par fixation traversante à vis grâce à un système Screw Mount adapté aux véhicules, armoires techniques et équipements industriels. Un perçage de 27,5 mm est nécessaire pour le montage, avec une épaisseur de support maximale de 8,6 mm.
Les sept câbles sont livrés en standard avec une longueur de 3 mètres. La longueur des câbles et le type de connecteur peuvent être adaptés aux besoins du projet.
Les câbles cellulaires utilisent des connecteurs SMA mâles, tandis que les câbles Wi‑Fi sont équipés de connecteurs RP‑SMA mâles.
Environnements d'utilisation de la 2J6B86BGFh
Cette gamme d’antenne est fabriquée sans matières dangereuses tout en maintenant une conformité totale avec REACH et RoHS.
⚙️ Caractéristiques de l'antenne combinée MIMO 2J6B86BGFh

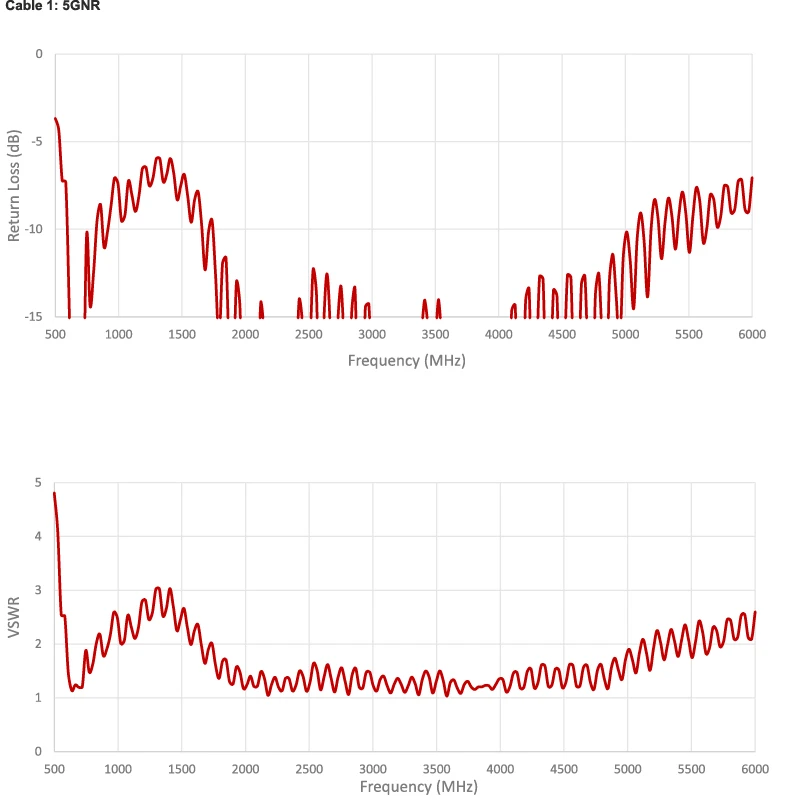

Câble 1 : 5G/ 4G / 3G / 2G
| Fréquence(s) (MHz) | 617-960 | 1427-2690 | 3300-5000 | 5150-5925 |
| Bande(s) (MHz) | 600, 700, 850, 900 | 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2300,2500, 2600 | 3300, 3500, 3600,3700, 4500 | 5200, 5500, 5800 |
| Bandes 5G NR | n5, n8, n12, n20, n28, n71, n81, n82, n83, | n1, n2, n3, n7, n25, n34, n38, n39, n40, n41, n50, n51, n66, n70, n74, n75,n76, n80, n84, n86 | n77, n78, n79 | |
| Bandes 4G-LTE | B5, B6, B8, B12, B13, B14, B17, B18, B19, B20, B26, B27, B28, B29, B44, B67, B68, B71, B85 | B1, B2, B3, B4, B7, B9, B10, B11, B21, B23, B24, B25, B30, B32, B33, B34, B35, B36, B37, B38, B39, B40, B41, B45, B50, B51, B65, B66, B69, B70, B74,B75, B76 | B22, B42, B43, B48, B49, B52 | B46, B47, B252, B255 |
| Bandes 3G | B5, B6, B8, B12, B13, B14, B19, B20, B26 | B1, B2, B3, B4, B7, B9, B10, B11, B21, B25, B32, B33, B34, B35, B36, B37,B38, B39, B40 | B22 | |
| Bandes 2G | 710, 750, 810T, 850, 900P,900E, 900R | 1800DCS, 1900PCS | ||
| Bandes CDMA | BC0, BC2, BC3, BC7, BC9, BC10, BC12, BC18, BC19 | BC1, BC4, BC6, BC8, BC13, BC14, BC15, BC16,BC20, BC21 | ||
| Perte de retour (dB) | ± -14,2 | ± -15,4 | ± -18,3 | ± -9,2 |
| VSWR | ± 1,6:1 | ± 1,6:1 | ± 1,3:1 | ± 2,1:1 |
| Efficacité (%) | ± 40,0 | ± 45,7 | ± 44,2 | ± 36,8 |
| Gain maximal (dBi) | ± 3.0 | ± 5.0 | ± 4,6 | ± 5.0 |
| Gain moyen (dB) | ± -4,1 | ± -3,4 | ± -3,6 | ± -4,4 |

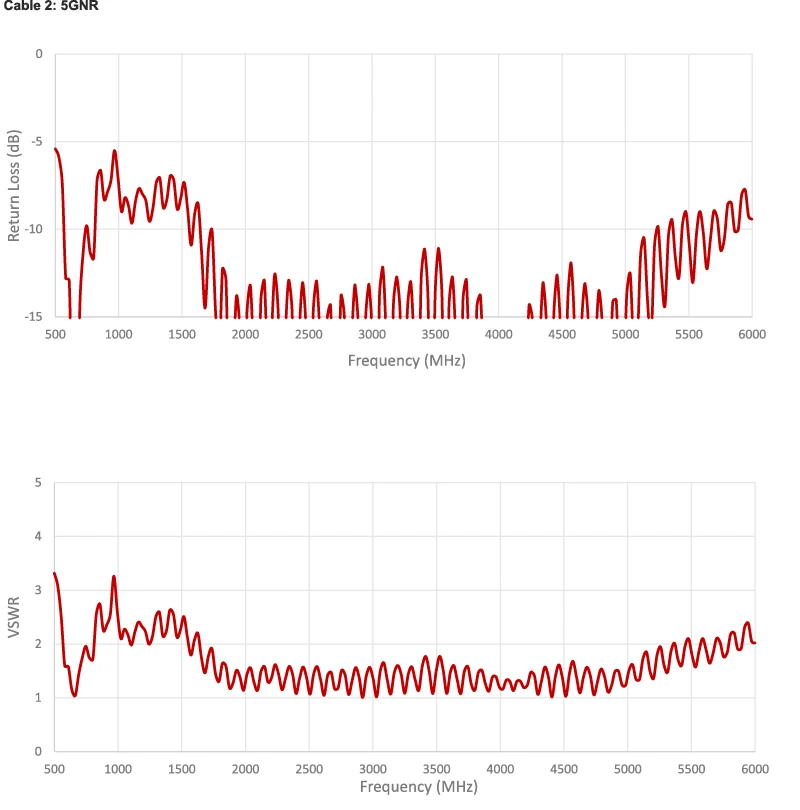

Câble 2 : 5G/ 4G / 3G / 2G
| Fréquence(s) (MHz) | 617-960 | 1427-2690 | 3300-5000 | 5150-5925 |
| Bande(s) (MHz) | 600, 700, 850, 900 | 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2300,2500, 2600 | 3300, 3500, 3600,3700, 4500 | 5200, 5500, 5800 |
| Bandes 5G NR | n5, n8, n12, n20, n28, n71, n81, n82, n83, | n1, n2, n3, n7, n25, n34, n38, n39, n40, n41, n50, n51, n66, n70, n74, n75,n76, n80, n84, n86 | n77, n78, n79 | |
| Bandes 4G-LTE | B5, B6, B8, B12, B13, B14, B17, B18, B19, B20, B26, B27, B28, B29, B44, B67, B68, B71, B85 | B1, B2, B3, B4, B7, B9, B10, B11, B21, B23, B24, B25, B30, B32, B33, B34, B35, B36, B37, B38, B39, B40, B41, B45, B50, B51, B65, B66, B69, B70, B74,B75, B76 | B22, B42, B43, B48, B49, B52 | B46, B47, B252, B255 |
| Bandes 3G | B5, B6, B8, B12, B13, B14, B19, B20, B26 | B1, B2, B3, B4, B7, B9, B10, B11, B21, B25, B32, B33, B34, B35, B36, B37,B38, B39, B40 | B22 | |
| Bandes 2G | 710, 750, 810T, 850, 900P,900E, 900R | 1800DCS, 1900PCS | ||
| Bandes CDMA | BC0, BC2, BC3, BC7, BC9, BC10, BC12, BC18, BC19 | BC1, BC4, BC6, BC8, BC13, BC14, BC15, BC16,BC20, BC21 | ||
| Perte de retour (dB) | ± -12,8 | ± -15,3 | ± -18,5 | ± -10,8 |
| VSWR | ± 1,9:1 | ± 1,6:1 | ± 1,4:1 | ± 1,9:1 |
| Efficacité (%) | ± 34,1 | ± 48,2 | ± 43,7 | ± 37,8 |
| Gain maximal (dBi) | ± 1.1 | ± 4,8 | ± 5.1 | ± 5.0 |
| Gain moyen (dB) | ± -4,8 | ± -3,2 | ± -3,6 | ± -4,3 |
Câble 3 : 5G/ 4G / 3G / 2G
| Fréquence(s) (MHz) | 617-960 | 1427-2690 | 3300-5000 | 5150-5925 |
| Bande(s) (MHz) | 600, 700, 850, 900 | 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2300,2500, 2600 | 3300, 3500, 3600,3700, 4500 | 5200, 5500, 5800 |
| Bandes 5G NR | n5, n8, n12, n20, n28, n71, n81, n82, n83, | n1, n2, n3, n7, n25, n34, n38, n39, n40, n41, n50, n51, n66, n70, n74, n75,n76, n80, n84, n86 | n77, n78, n79 | |
| Bandes 4G-LTE | B5, B6, B8, B12, B13, B14, B17, B18, B19, B20, B26, B27, B28, B29, B44, B67, B68, B71, B85 | B1, B2, B3, B4, B7, B9, B10, B11, B21, B23, B24, B25, B30, B32, B33, B34, B35, B36, B37, B38, B39, B40, B41, B45, B50, B51, B65, B66, B69, B70, B74,B75, B76 | B22, B42, B43, B48, B49, B52 | B46, B47, B252, B255 |
| Bandes 3G | B5, B6, B8, B12, B13, B14, B19, B20, B26 | B1, B2, B3, B4, B7, B9, B10, B11, B21, B25, B32, B33, B34, B35, B36, B37,B38, B39, B40 | B22 | |
| Bandes 2G | 710, 750, 810T, 850, 900P,900E, 900R | 1800DCS, 1900PCS | ||
| Bandes CDMA | BC0, BC2, BC3, BC7, BC9, BC10, BC12, BC18, BC19 | BC1, BC4, BC6, BC8, BC13, BC14, BC15, BC16,BC20, BC21 | ||
| Perte de retour (dB) | ± -12,7 | ± -14,6 | ± -19,7 | ± -13,5 |
| VSWR | ± 1,9:1 | ± 1,6:1 | ± 1,3:1 | ± 1,6:1 |
| Efficacité (%) | ± 36,4 | ± 45,6 | ± 41,2 | ± 38,7 |
| Gain maximal (dBi) | ± 3.0 | ± 4,9 | ± 4,5 | ± 4,8 |
| Gain moyen (dB) | ± -4,4 | ± -3,5 | ± -3,9 | ± -4,1 |
Câble 4 : 5G/ 4G / 3G / 2G
| Fréquence(s) (MHz) | 617-960 | 1427-2690 | 3300-5000 | 5150-5925 |
| Bande(s) (MHz) | 600, 700, 850, 900 | 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2300,2500, 2600 | 3300, 3500, 3600,3700, 4500 | 5200, 5500, 5800 |
| Bandes 5G NR | n5, n8, n12, n20, n28, n71, n81, n82, n83, | n1, n2, n3, n7, n25, n34, n38, n39, n40, n41, n50, n51, n66, n70, n74, n75,n76, n80, n84, n86 | n77, n78, n79 | |
| Bandes 4G-LTE | B5, B6, B8, B12, B13, B14, B17, B18, B19, B20, B26, B27, B28, B29, B44, B67, B68, B71, B85 | B1, B2, B3, B4, B7, B9, B10, B11, B21, B23, B24, B25, B30, B32, B33, B34, B35, B36, B37, B38, B39, B40, B41, B45, B50, B51, B65, B66, B69, B70, B74,B75, B76 | B22, B42, B43, B48, B49, B52 | B46, B47, B252, B255 |
| Bandes 3G | B5, B6, B8, B12, B13, B14, B19, B20, B26 | B1, B2, B3, B4, B7, B9, B10, B11, B21, B25, B32, B33, B34, B35, B36, B37,B38, B39, B40 | B22 | |
| Bandes 2G | 710, 750, 810T, 850, 900P,900E, 900R | 1800DCS, 1900PCS | ||
| Bandes CDMA | BC0, BC2, BC3, BC7, BC9, BC10, BC12, BC18, BC19 | BC1, BC4, BC6, BC8, BC13, BC14, BC15, BC16,BC20, BC21 | ||
| Perte de retour (dB) | ± -11,8 | ± -15,4 | ± -20,5 | ± -12,8 |
| VSWR | ± 1,9:1 | ± 1,5:1 | ± 1,3:1 | ± 1,6:1 |
| Efficacité (%) | ± 35,8 | ± 55,4 | ± 51,0 | ± 44,6 |
| Gain maximal (dBi) | ± 2,3 | ± 5.1 | ± 5.2 | ± 5.0 |
| Gain moyen (dB) | ± -4,5 | ± -2,6 | ± -2,9 | ± -3,5 |
Caractéristiques communes Câbles 1 à 4
| Impédance (Ohms) (Ohm) | 50 |
| Polarisation | Linéaire |
| Diagramme de rayonnement | Omnidirectionnel |
| Puissance d’entrée maximale (W) | 25 |
| Connecteur | Connecteur SMA mâle standard (autres connecteurs disponibles) |
| Longueur du câble | 300 cm Standard (Toutes longueurs de câble disponibles) |
| Type de câble | Norme(s) D302 (Autres câbles disponibles) |

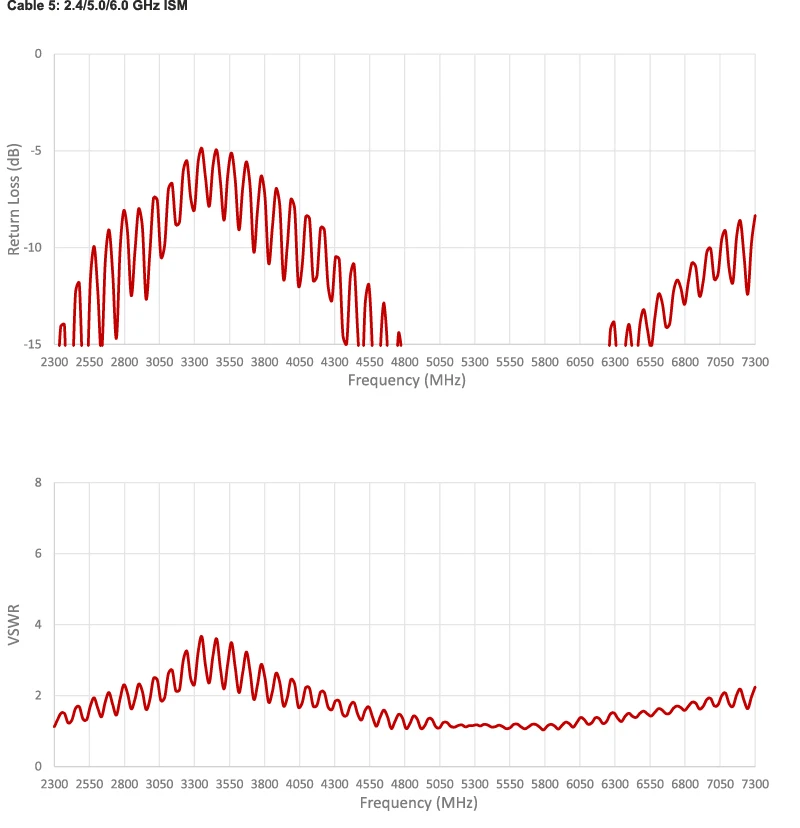

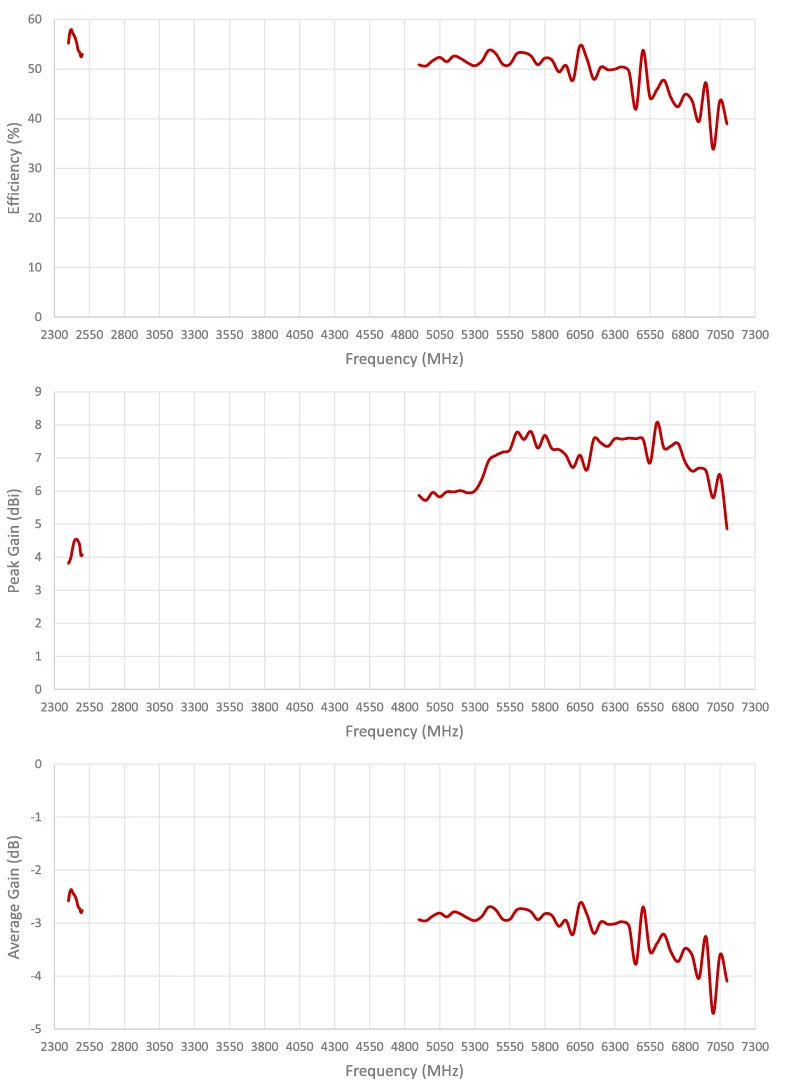

Câble 5 : WiFi, Bluetooth, ZigBee, ISM, Sigfox, LoRa
| Bande(s) (MHz) | 2,4 GHz | 5,0 GHz | 6,0 GHz |
| Fréquence(s) (MHz) | 2410-2490 | 4920-5925 | 5925-7125 |
| Perte de retour (dB) | ± -13,9 | ± -23,7 | ± -14,1 |
| VSWR | ± 1,5:1 | ± 1,2:1 | ± 1,5:1 |
| Efficacité (%) | ± 55,6 | ± 51,9 | ± 37,5 |
| Gain maximal (dBi) | ± 4,3 | ± 6,7 | ± 6,3 |
| Gain moyen (dB) | ± -2,6 | ± -2,8 | ± -3,2 |

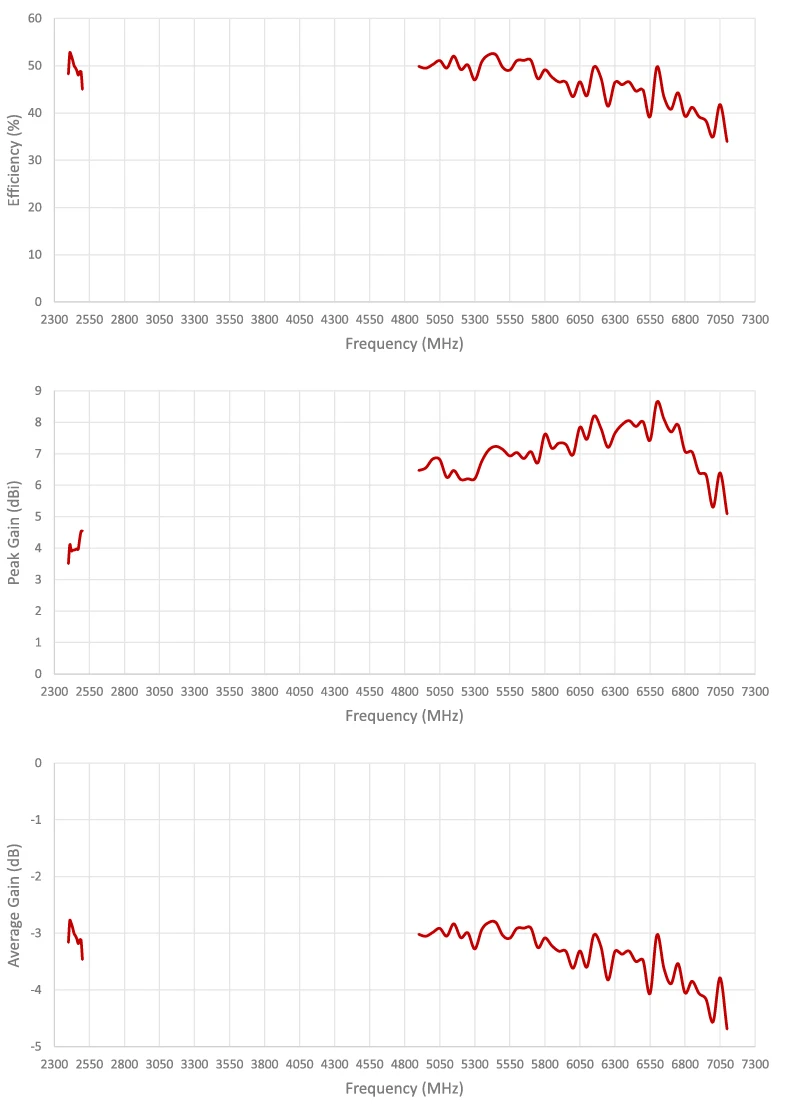

Câble 6 : WiFi, Bluetooth, ZigBee, ISM
| Bande(s) (MHz) | 2,4 GHz | 5,0 GHz | 6,0 GHz |
| Fréquence(s) (MHz) | 2410-2490 | 4920-5925 | 5925-7125 |
| Perte de retour (dB) | ± -14,9 | ± -21,6 | ± -14,1 |
| VSWR | ± 1,5:1 | ± 1,2:1 | ± 1,6:1 |
| Efficacité (%) | ± 50,0 | ± 49,7 | ± 41,1 |
| Gain maximal (dBi) | ± 4.1 | ± 6,8 | ± 6.1 |
| Gain moyen (dB) | ± -3,0 | ± -3,0 | ± -2,8 |
Caractéristiques communes Câbles 5 et 6
| Impédance (Ohms) (Ohm) | 50 |
| Polarisation | Linéaire |
| Diagramme de rayonnement | Omnidirectionnel |
| Puissance d’entrée maximale (W) | 25 |
| Connecteur | Norme(s) SMA mâle-RP (autres connecteurs disponibles) |
| Longueur du câble | 300 cm Standard (Toutes longueurs de câble disponibles) |
| Type de câble | Norme(s) D302 (Autres câbles disponibles) |
Câble 7 : GPS, GLONASS, QZSS, Galileo
| Normes | GPS/QZSS/Galilée | GLONASS |
| Bandes (MHz) | 1575 | 1602 |
| Fréquence(s) (MHz) | 1575,42 | 1598-1606 |
| Gain passif (dBi) | ± 4,5 | ± 5.0 |
| Impédance (Ohms) (Ohms) | 50 | |
| Diagramme de rayonnement | Hémisphérique | |
| Plage de tension (V) | 1,5 – 3,6 | |
| Gain actif (dB) | 28 à 2,7 V | |
| Facteur de bruit (dB) | 1,8 à 2,7 V | |
| Consommation de courant (mA) | 9 à 2,7 V | |
| Consommation électrique (mW) | 24,3 à 2,7 V | |
| Type de filtre à scie | Préfiltre | |
| Réjection hors bande (dB) | ± 43 | |
| Protection contre les décharges (kV) | 6 | |
| Connecteur | Connecteur SMA mâle standard (autres connecteurs disponibles) | |
| Longueur du câble | 300 cm Standard (Toutes longueurs de câble disponibles) | |
| Type de câble | LL100 Standard (Autres câbles disponibles) |
Conditions de mesure de l’antenne :
– Monté sur une plaque métallique de 30 × 30 cm
– 100 cm de Câble D302
– Mesurée dans une chambre anéchoïque certifiée CTIA 3D
📋 Spécifications de l'antenne combinée MIMO 2J6B86BGFh
| Type de montage | Traversant / Montage vis |
| Dimensions (mm) | 199 × 167 × 53 |
| Couple de serrage (Nm) | 6 Nm |
| Matériau radôme | ASA |
| Couleur Matériau radôme | Noir, Blanc |
| T° de fonctionnement (°C) | -40 à +85 |
| T° de stockage (°C) | -40 à +85 |
| Certification(s) | RoHS |
| Indice(s) de protection. | IP67, IP69 |

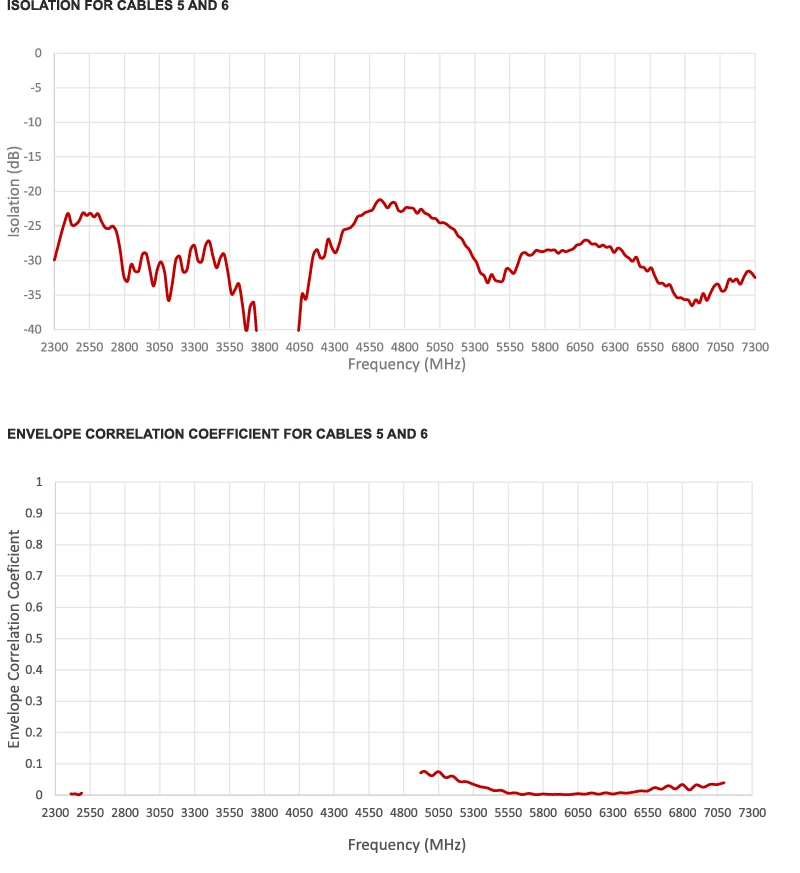

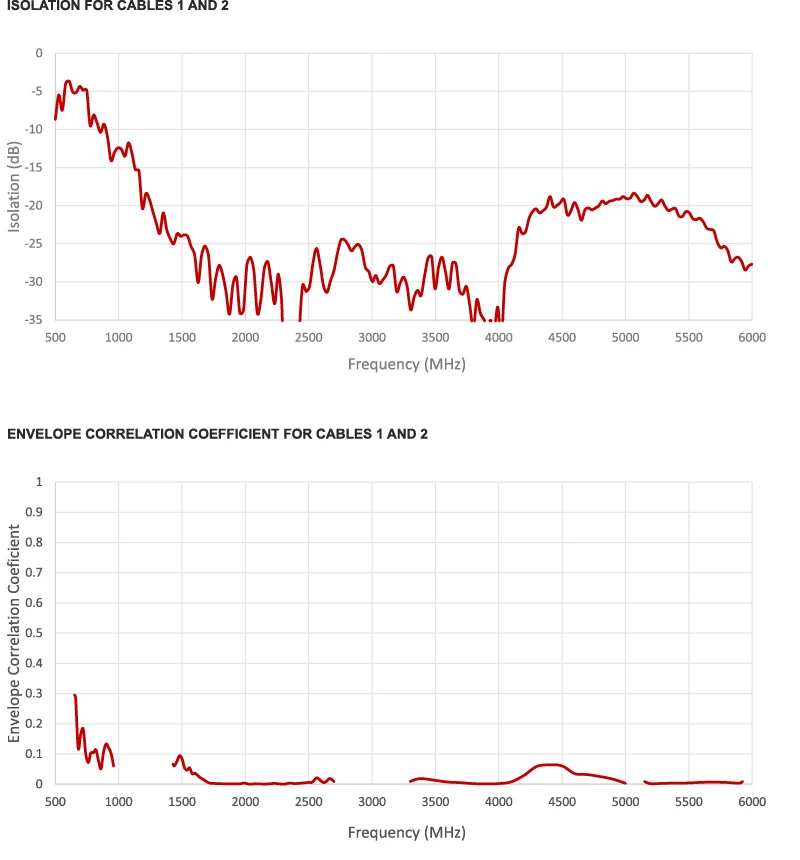

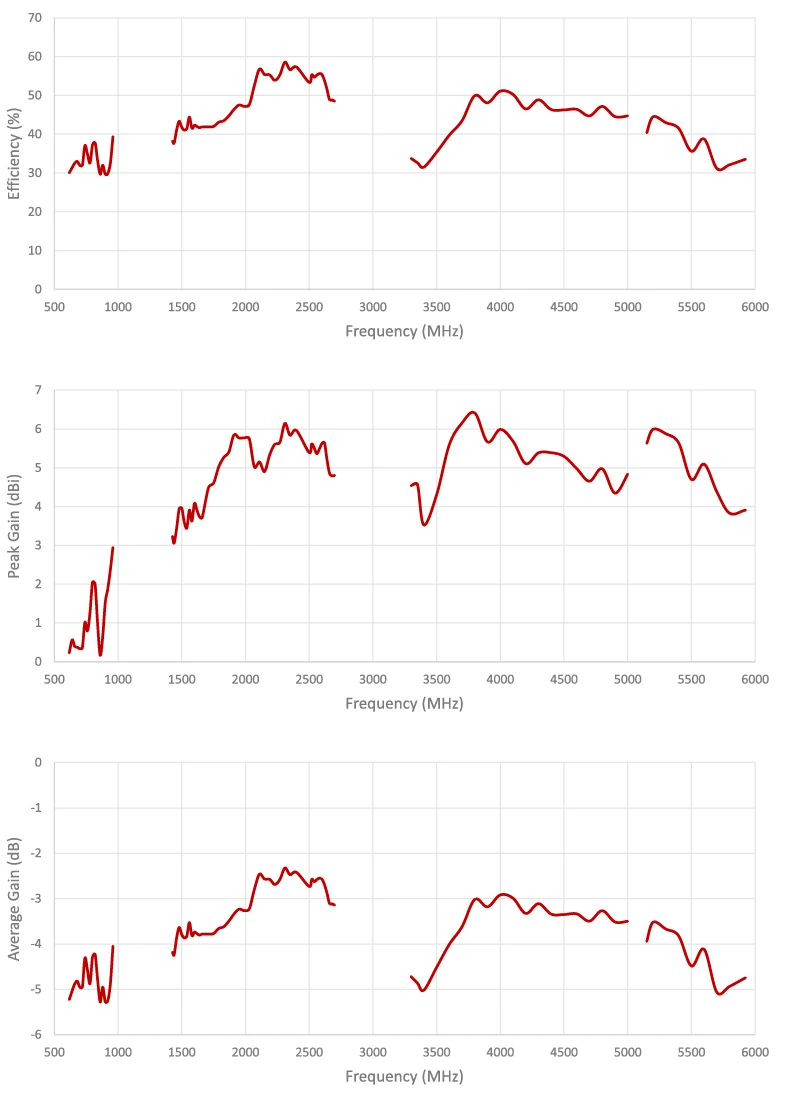

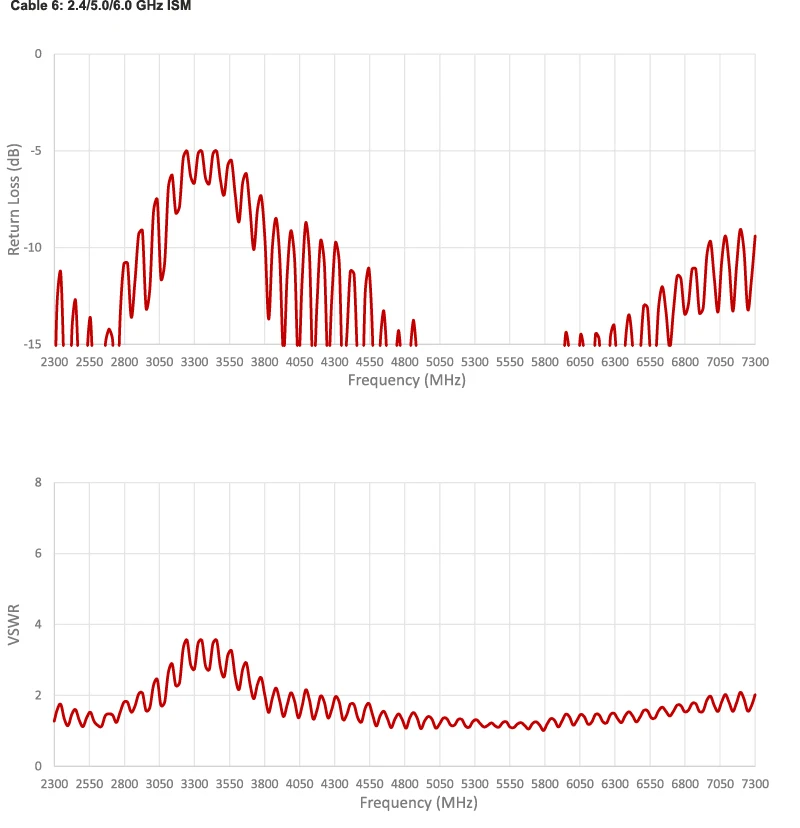

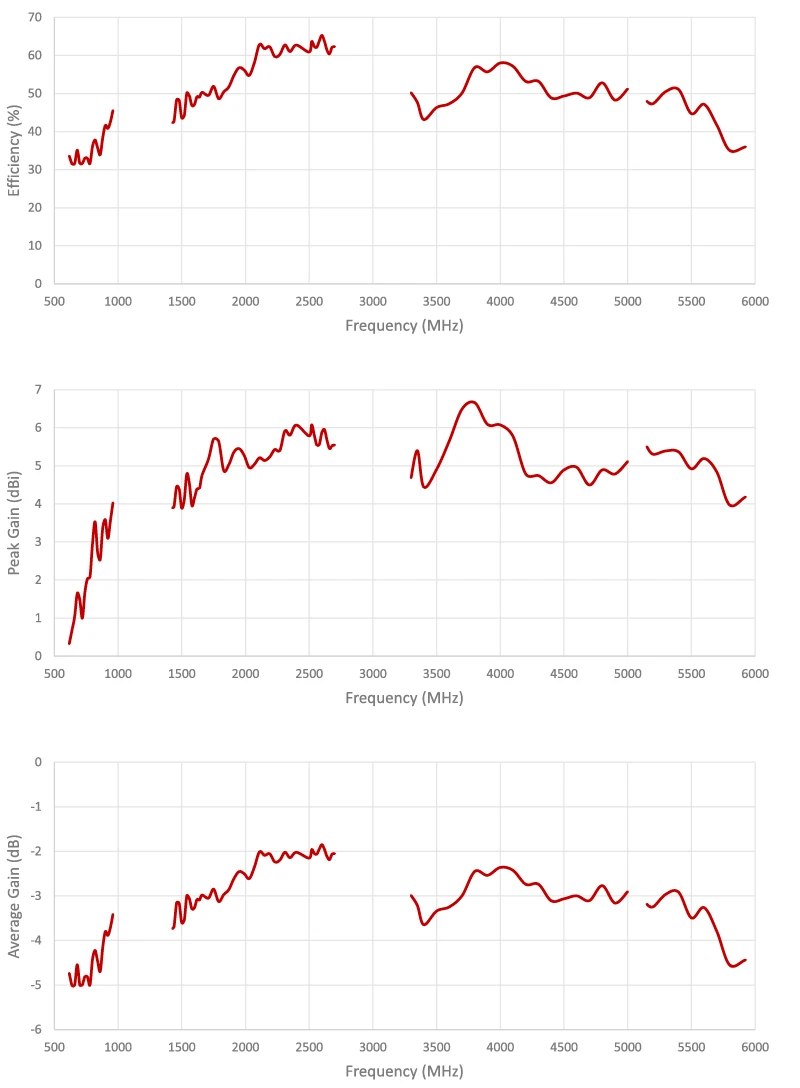

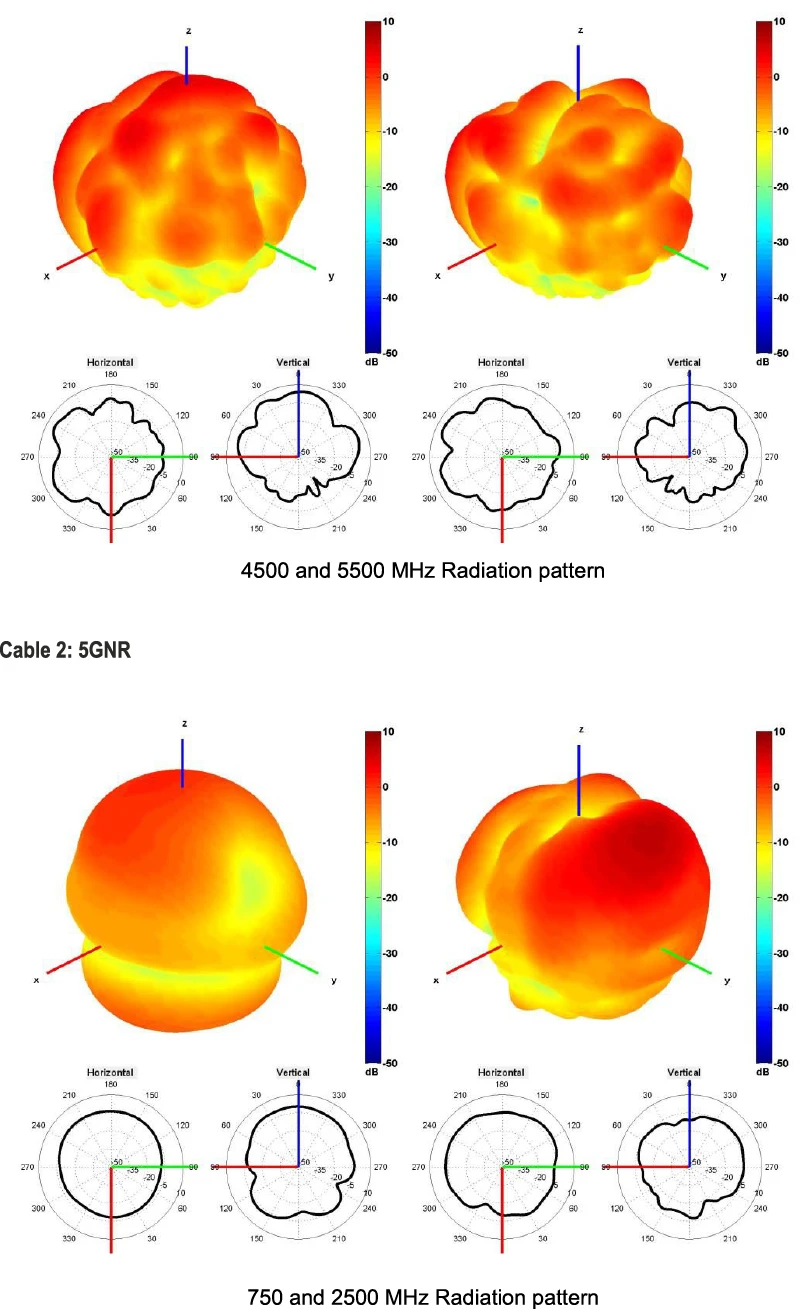

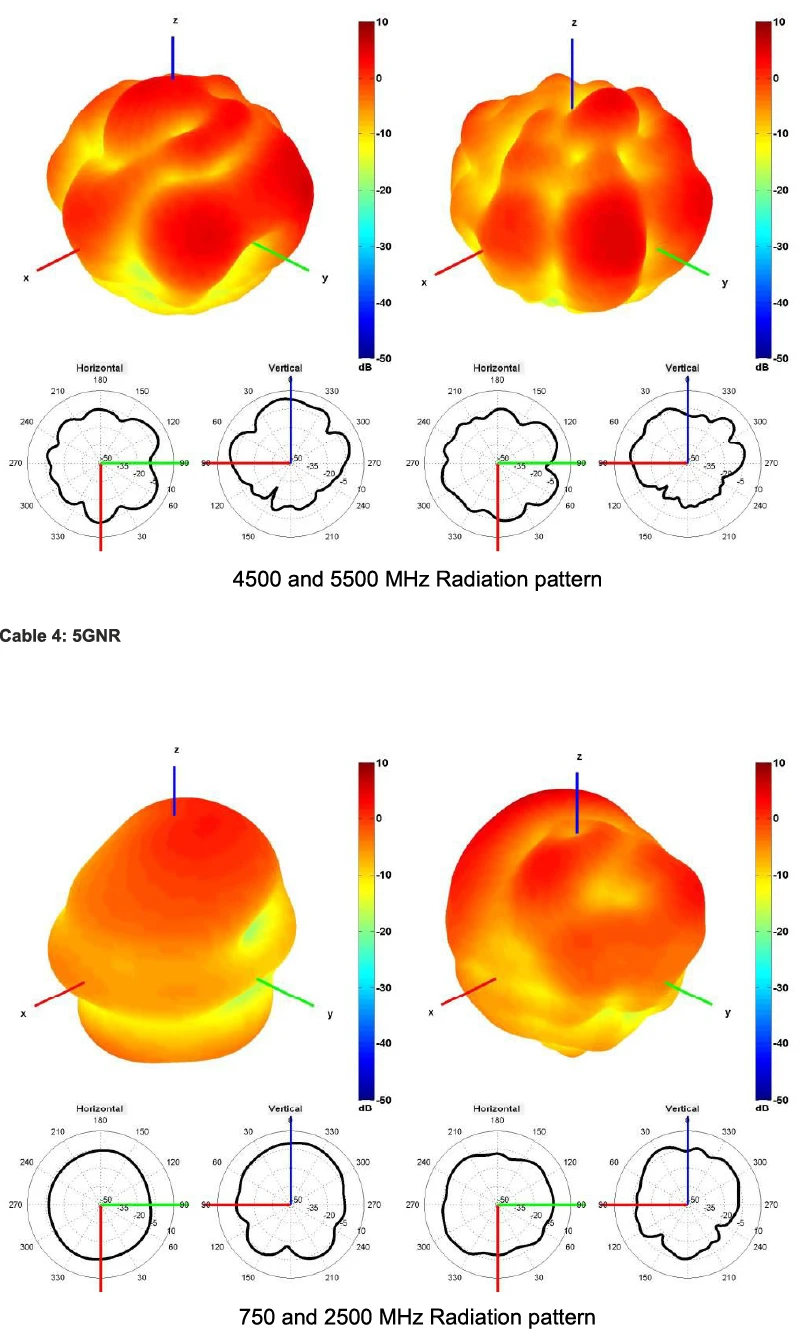

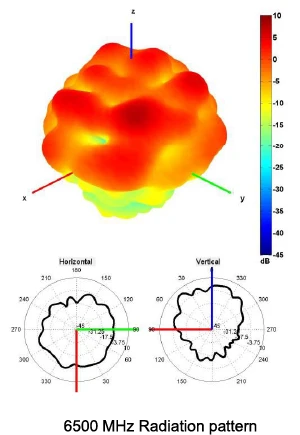

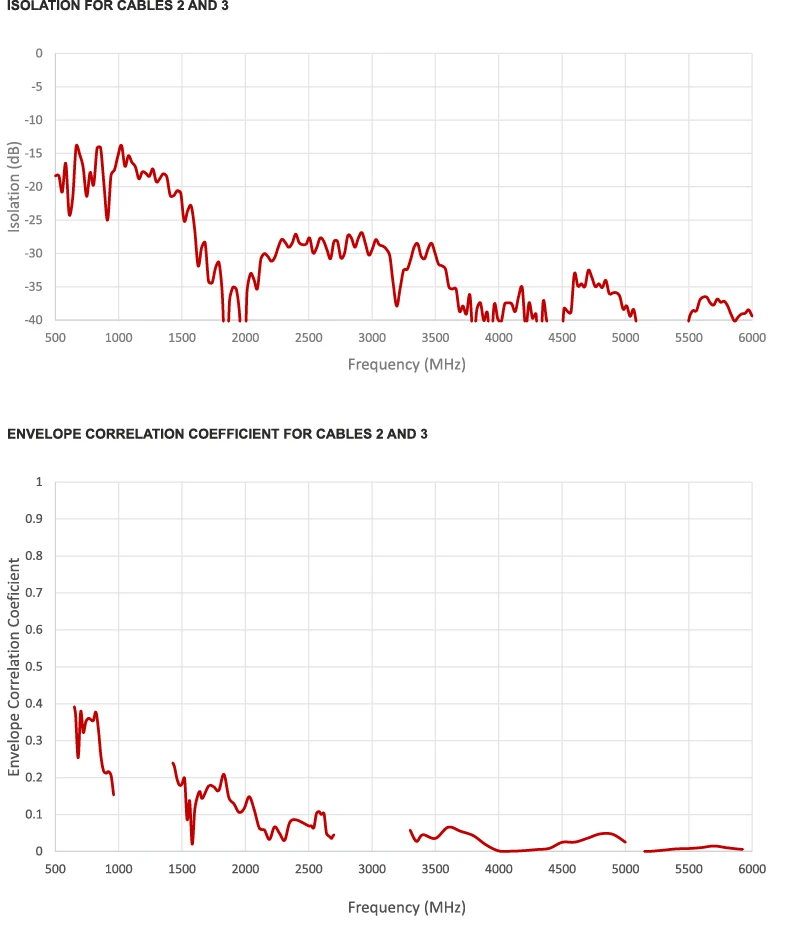

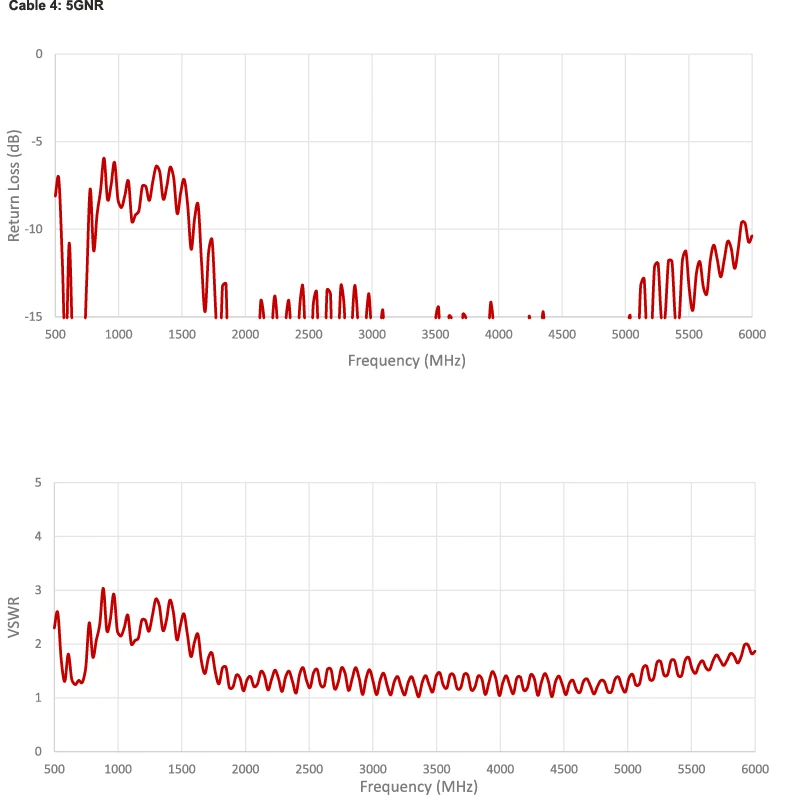

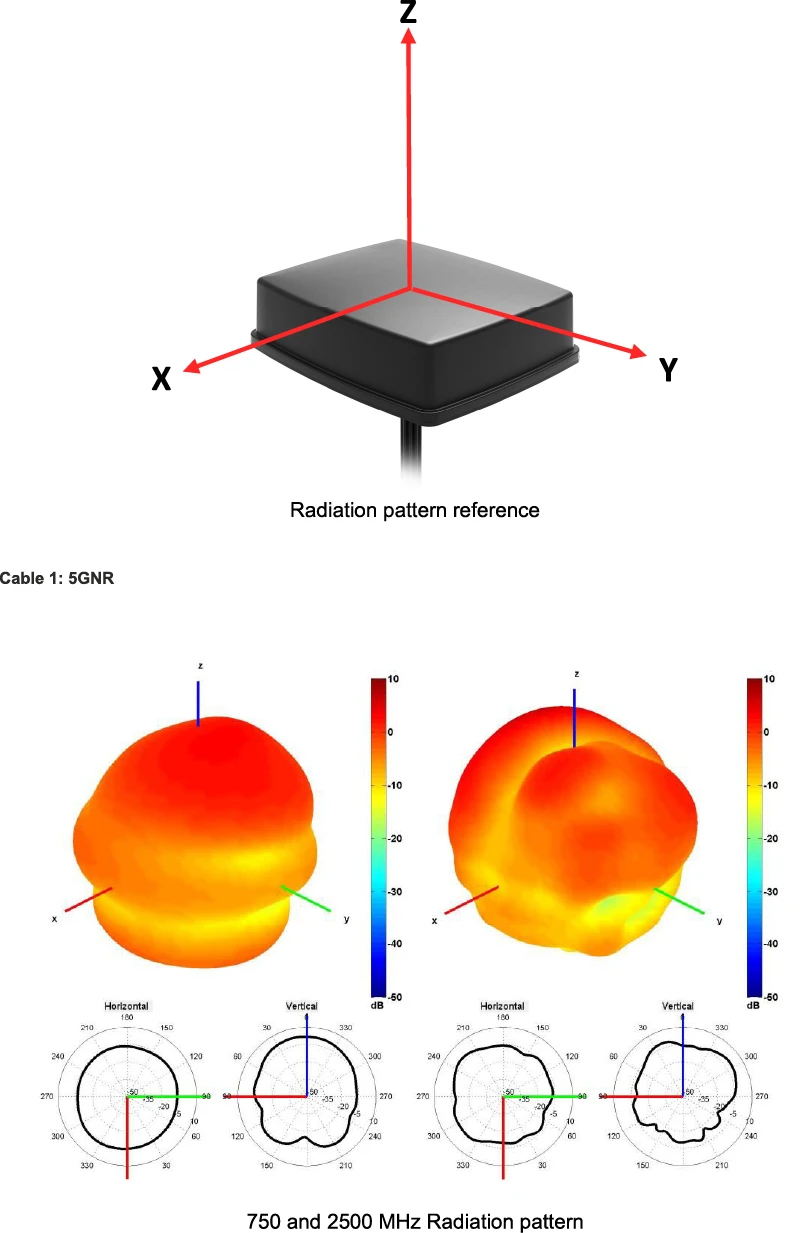

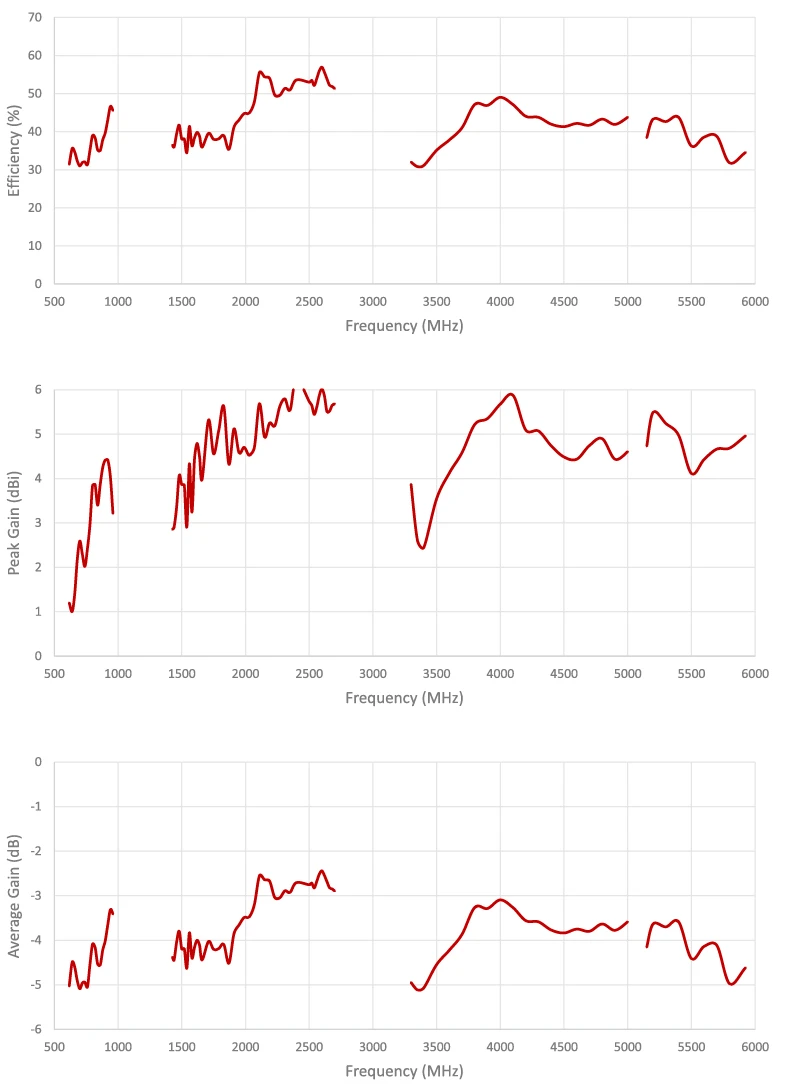

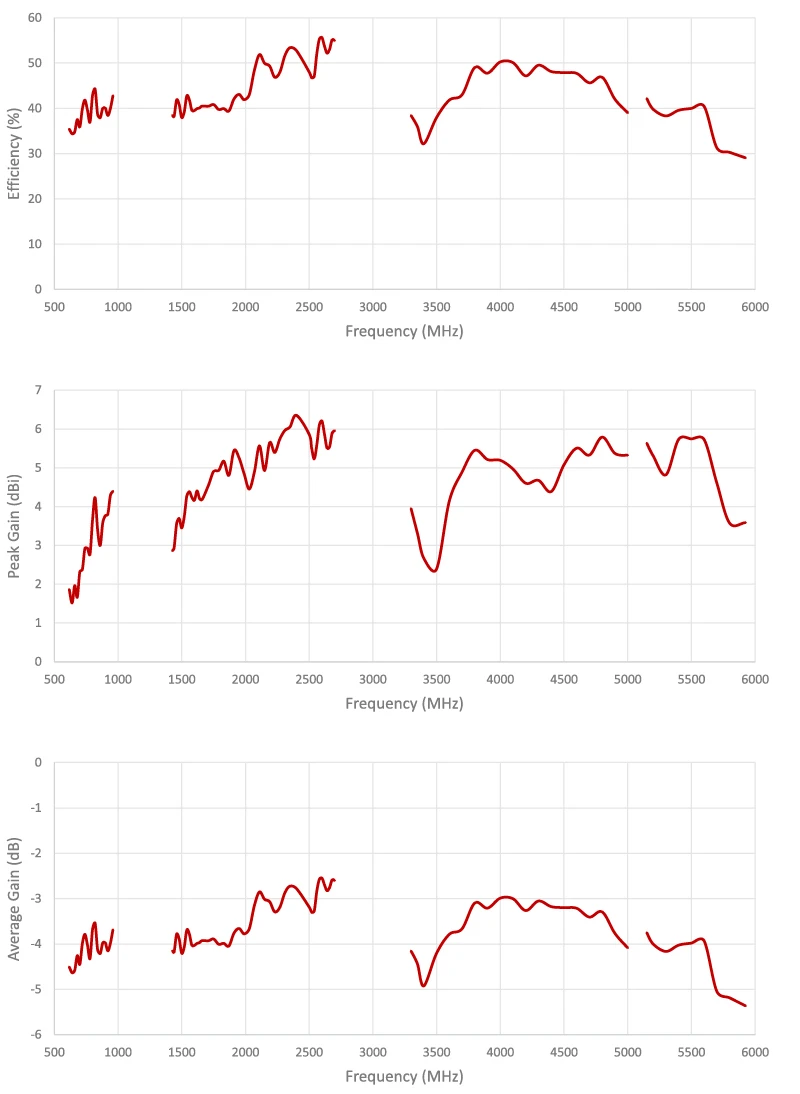

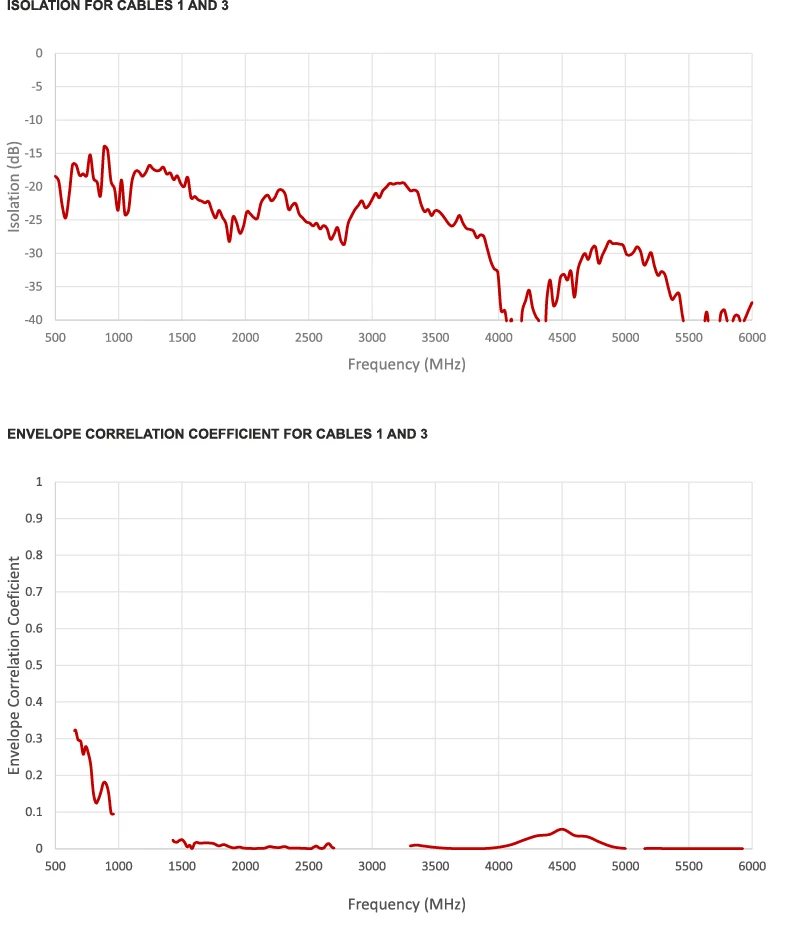

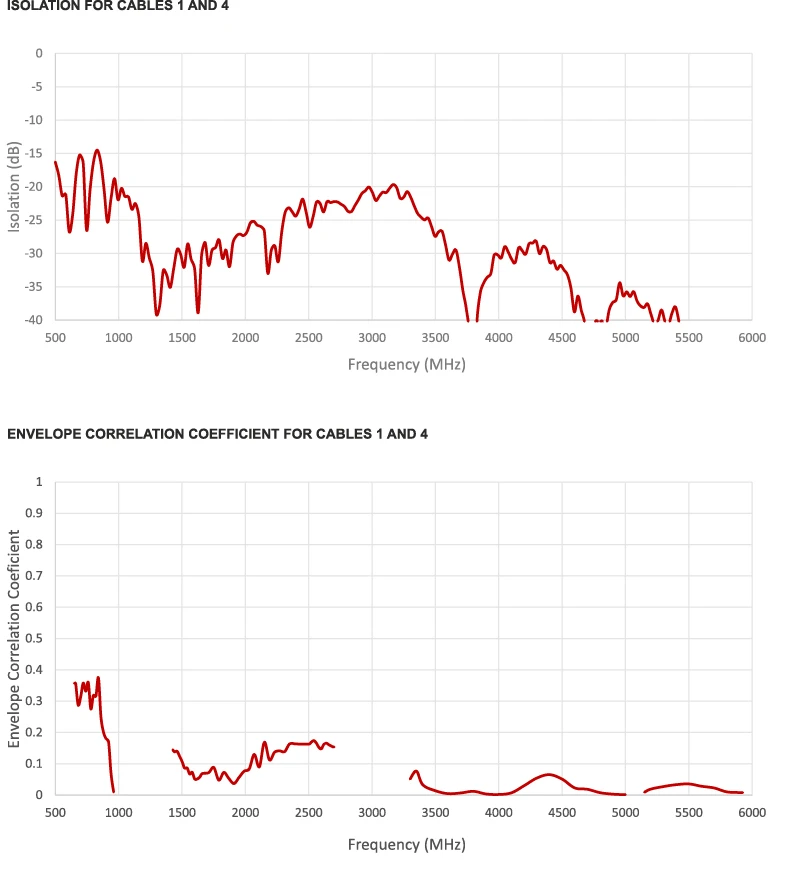

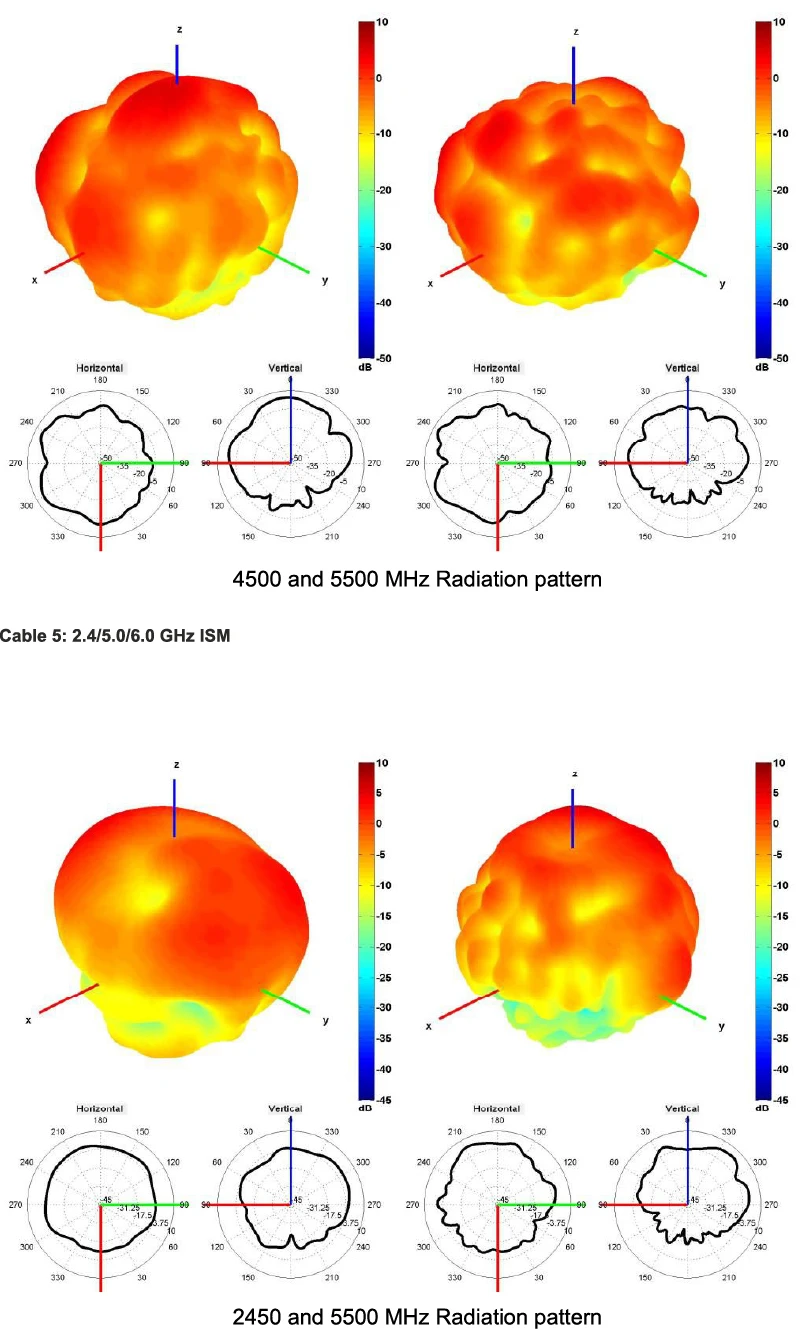

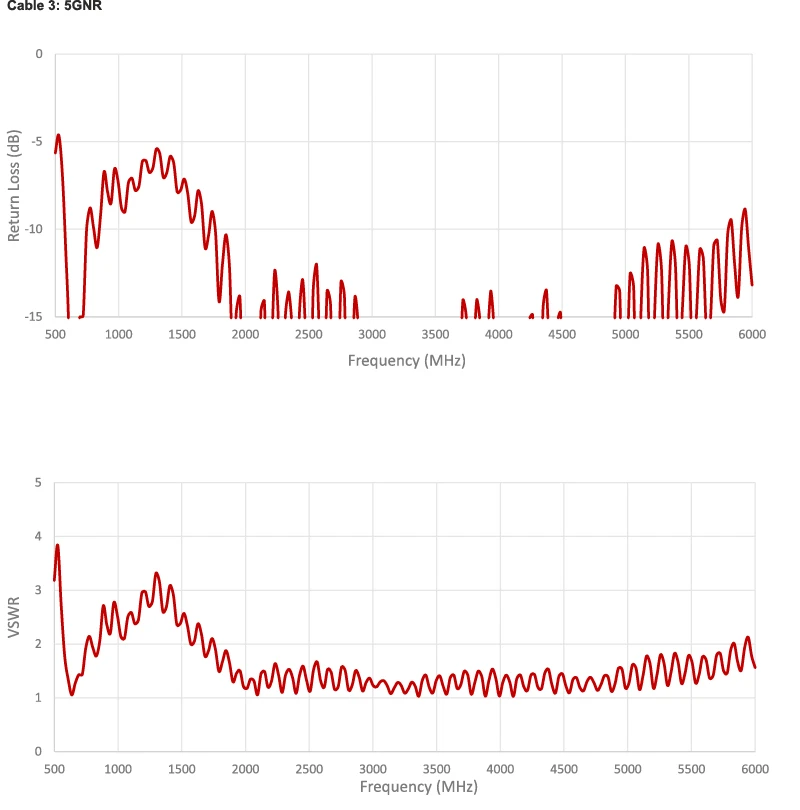

🎚️ Mesures de l'antenne combinée MIMO 2J6B86BGFh

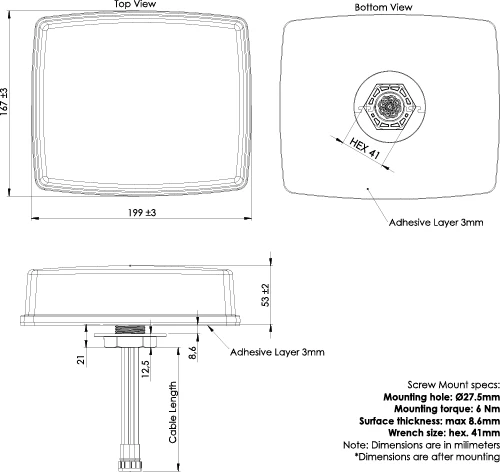

📐 Schéma(s) de l'antenne combinée MIMO 2J6B86BGFh
