Antenne IoT 868/915 MHz LoRaWAN/Sigfox murale omnidirectionnelle IP67
| Gain | 3.2dBi |
|---|---|
| Connecteurs | SMA (M) |
| Dimensions (mm) | 325 × 36 × 155 (220 × Ø 16) |
| T° de fonctionnement | -40°C à +85°C |
L’antenne 2J2115B‑B05H est une antenne IoT hautes performances conçue pour les communications longue portée dans les bandes ISM 868 MHz et 915 MHz. Cette double compatibilité la rend idéale pour les réseauxLoRa®, Sigfox, Zigbee, LPWAN, ainsi que pour les solutions IoT professionnelles déployées dans les régions EU868 et US915.
Indépendante du plan de masse, elle offre des performances élevées : En 868 MHz, elle présente un return loss d’environ –17.6 dB, un VSWR de ± 1.3:1, une efficacité de ± 65.1 % et un gain de crête de 3.2 dBi. En 915 MHz, les performances sont également excellentes, avec un return loss de –16.9 dB, un VSWR d’environ 1.4:1, une efficacité de ± 71.3 % et un gain de crête de 2.9 dBi.
Dans les deux bandes, l’antenne fonctionne en polarisation linéaire, avec une impédance de 50 ohms, et un rayonnement omnidirectionnel, assurant une couverture radio uniforme sur 360°.
Installation
La 2J2115B‑B05H est conçue pour un montage mural, grâce à un support en acier inoxydable fourni, assurant une installation stable et durable sur parois verticales, armoires techniques, façades ou structures industrielles.
Ses dimensions de 325 × 36 × 155 mm (avec une section rayonnante cylindrique de 220 mm × Ø16 mm) offrent un format optimisé pour maximiser le rapport entre encombrement réduit et performance RF.
Fonctionnant dans une plage de températures étendue (-40 °C à +85 °C), elle est dotée d’un radôme en PC/ABS stable aux UV et bénéficie de la certification IP67, lui assurant une protection totale contre la poussière et une résistance à l’immersion temporaire.
L’antenne est fournie avec un connecteur SMA‑Male et un câble RG58 de 300 cm en standard (personnalisables sur demande).
Environnement
Cette gamme d’antenne est fabriquée sans matières dangereuses tout en maintenant une conformité totale avec REACH et RoHS.
Caractéristiques
| Bande(s) (MHz) | 868 MHz | 915 MHz |
| Fréquence(s) (MHz) | 863-870 | 902-928 |

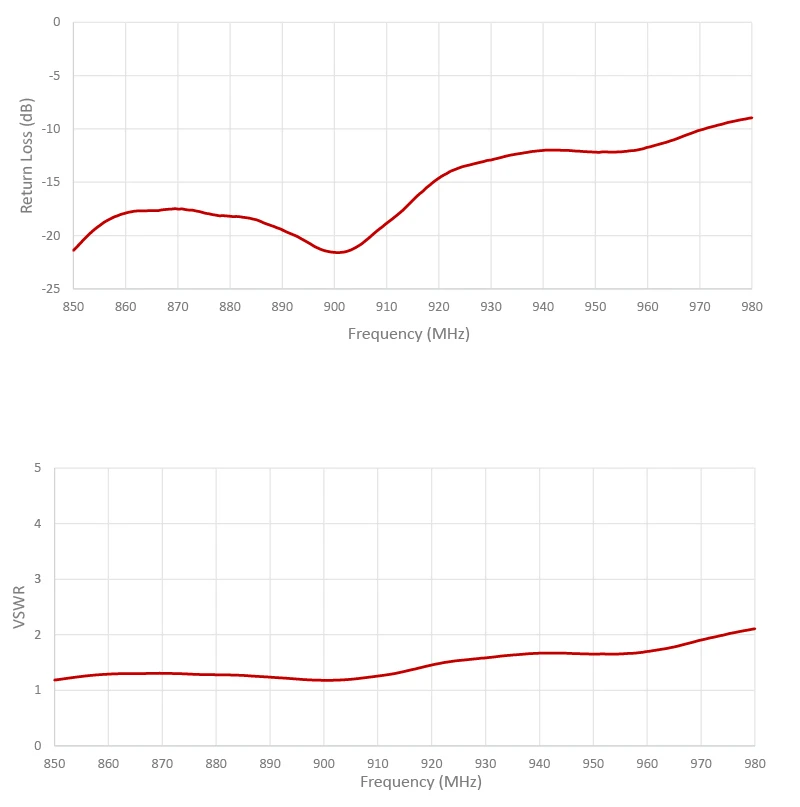

| Perte de retour (dB) | ±-17,6 | ±-16,9 |
| VSWR | ±1,3:1 | ±1,4:1 |

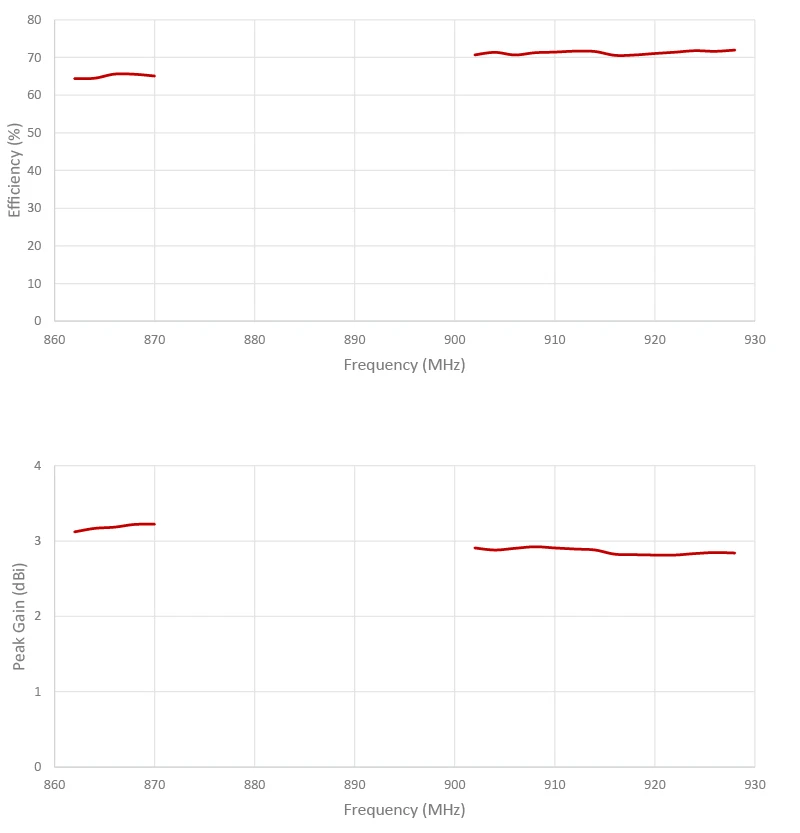

| Efficacité (%) | ±65,1 | ±71,3 |
| Gain maximal (dBi) | ±3,2 | ±2,9 |

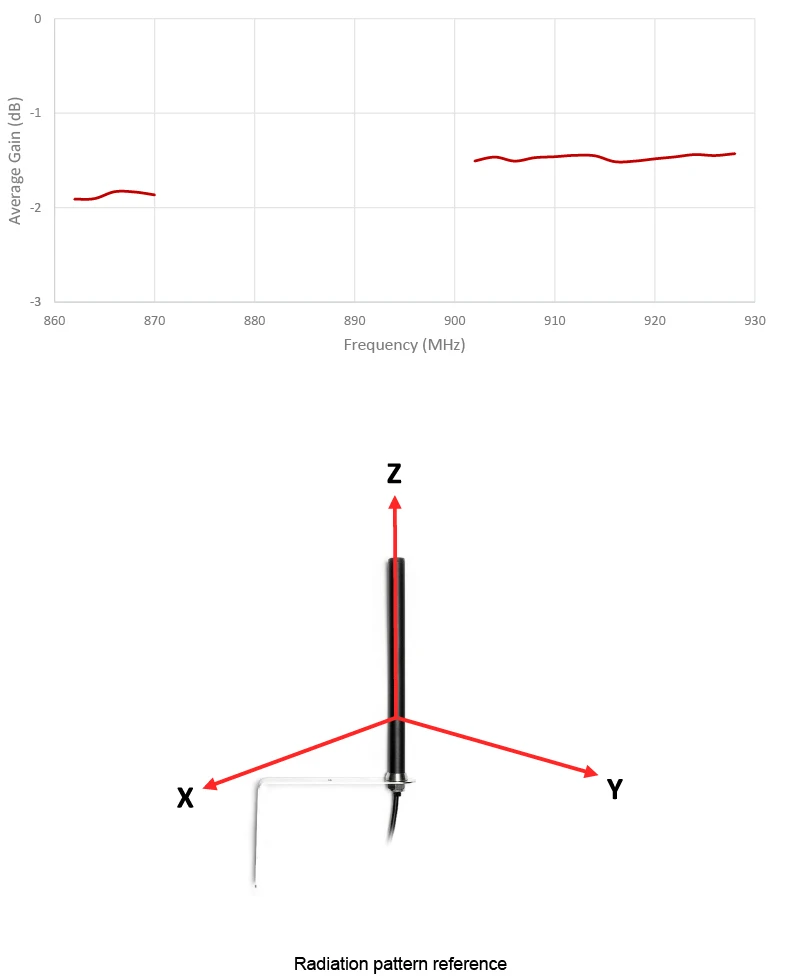

| Gain moyen (dB) | ±-1,9 | ±-1,5 |
| Impédance (Ohms) | 50 | |
| Polarisation | Linéaire | |

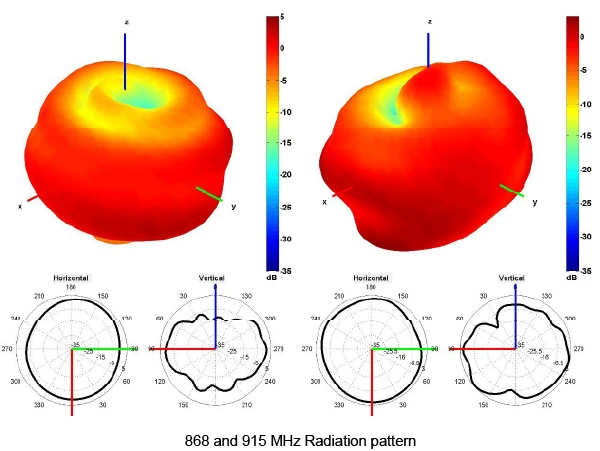

| Diagramme de rayonnement | Omnidirectionnel | |
| Puissance d’entrée maximale (W) | 25 | |
| Connecteur | La plupart des connecteurs RF (norme SMA mâle) | |
| Longueur du câble | Toute longueur de câble (300 cm standard) | |
| Type de câble | Autres câbles disponibles (norme RG58) | |
Conditions de mesure de l’antenne :
– Espace libre
– 200 cm de câble RG58
– Mesurée dans une chambre anéchoïque certifiée CTIA 3D
Spécifications
| Type de montage | Montage mural |
| Dimensions (mm) | 325 × 36 × 155 (220 × Ø 16) |
| Matériau radôme | PC/ABS stable aux UV |
| Couleur radôme | Noir |
| Base d’antenne | Laiton |
| Support | Acier inoxydable (inox) |
| T° de fonctionnement (°C) | -40 à +85 |
| T° de stockage (°C) | -40 à +85 |
| Certification | RoHS |
| Indice de protection | IP67 |
Mesures
Schéma(s)
