Antenne IoT 868/915MHz LoRaWAN/Sigfox murale omnidirectionnelle IP67
Pourquoi choisir l'antenne IoT 868/915MHz 2J2115B-B07H ?
Destinée aux appareils fonctionnant sur les bandes de fréquences de 868 MHz et 915 MHz, l’antenne IoT 2J2115B-B07H est conçue pour fonctionner sur les normes LoRaWAN™, Sigfox, Zigbee et ISM.
Omnidirectionnelle et indépendante du plan de masse, elle assure une excellente stabilité du signal, même dans des environnements complexes.
Elle offre un gain maximal de ± 3,2 dB et une efficacité de ± 71%, garantissant ainsi des performances optimales.
Installation de l'antenne IoT 868/915MHz 2J2115B-B07H
Fabriquée avec un matériau ASA stable aux UV, l’antenne 2J2115B-B07H mesure 272 × 30 × 115 (220 × Ø 16) mm et est livrée en standard avec un connecteur SMA-Mâle et un câble RG58 de 300cm de long (Personnalisables à la demande).
Sa certification IP67 lui confère une protection élevée contre l’eau, la poussière, l’humidité.
Environnements d'utilisation de la 2J2115B-B07H
Cette gamme d’antenne est fabriquée sans matières dangereuses tout en maintenant une conformité totale avec REACH et RoHS.
Caractéristiques de l'antenne IoT 868/915MHz 2J2115B-B07H
| Bande(s) (MHz) | 868 MHz | 915 MHz |
| Fréquence(s) (MHz) | 863-870 | 902-928 |
| Perte de retour (dB) | ±-17,6 | ±-16,9 |
| VSWR | ±1,3:1 | ±1,4:1 |
| Efficacité (%) | ±65,1 | ±71,3 |
| Gain maximal (dBi) | ±3,2 | ±2,9 |
| Gain moyen (dB) | ±-1,9 | ±-1,5 |
| Impédance (Ohm) | 50 | |
| Polarisation | Linéaire | |
| Diagramme de rayonnement | Omnidirectionnel | |
| Puissance d’entrée maximale (W) | 25 | |
| Connecteur | La plupart des connecteurs RF (norme SMA mâle) | |
| Longueur du câble | Toute longueur de câble (300 cm standard) | |
| Type de câble | Autres câbles disponibles (norme RG58) | |
Conditions de mesure de l’antenne :
– Espace libre
– 200 cm de câble RG58
– Mesurée dans une chambre anéchoïque certifiée CTIA 3D
Spécifications de l'antenne IoT 868/915MHz 2J2115B-B07H
| Type de montage | Montage mural |
| Dimensions (mm) | 272 × 30 × 115 (220 × Ø 16) |
| Matériau radôme | ASA |
| Couleur radôme | Noir |
| Base | Laiton |
| Support | ASA |
| T° de fonctionnement (°C) | -40 à +85 |
| T° de stockage (°C) | -40 à +85 |
| Certification | RoHS |
| Indice de protection | IP67 |

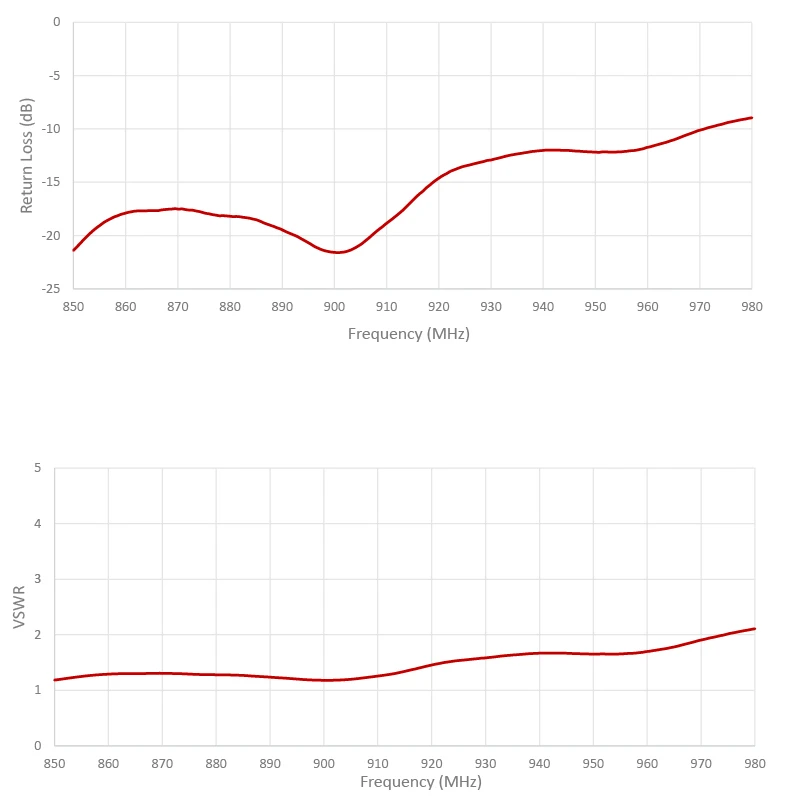

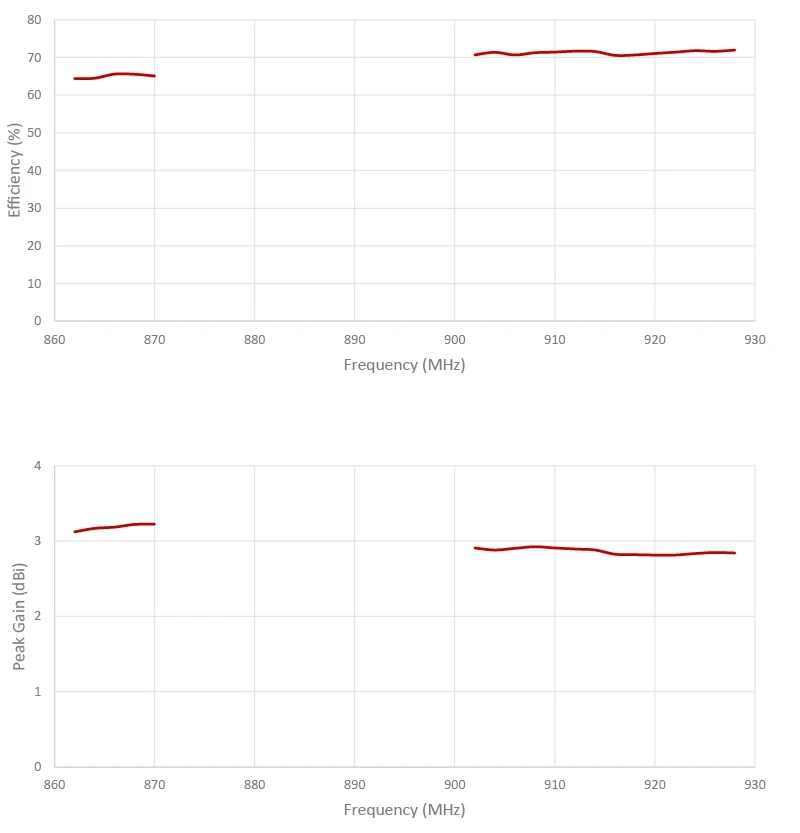

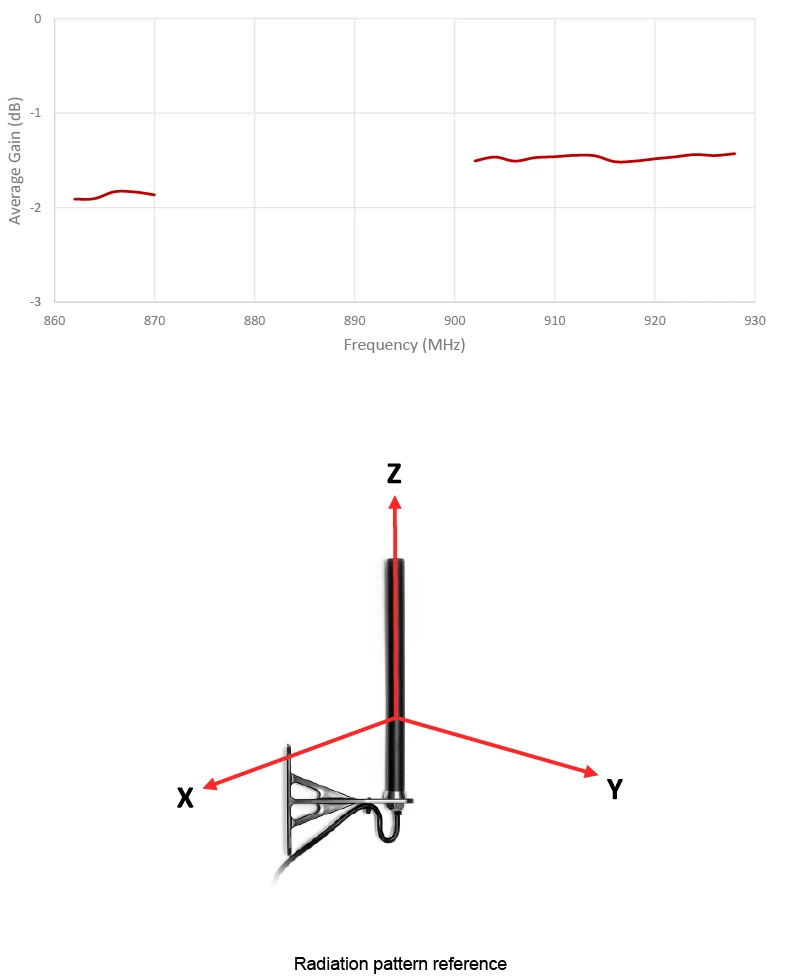

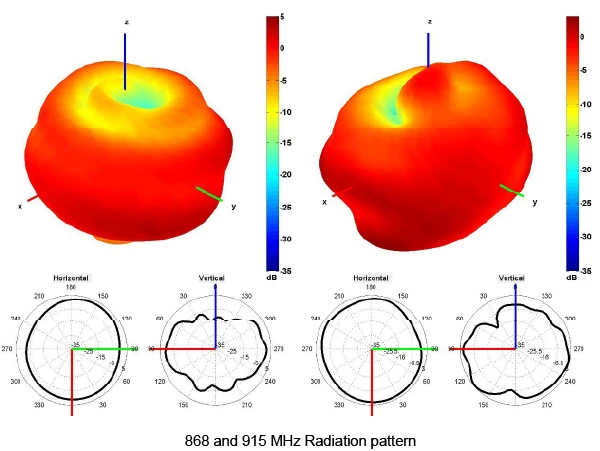

Mesures de l'antenne IoT 868/915MHz 2J2115B-B07H

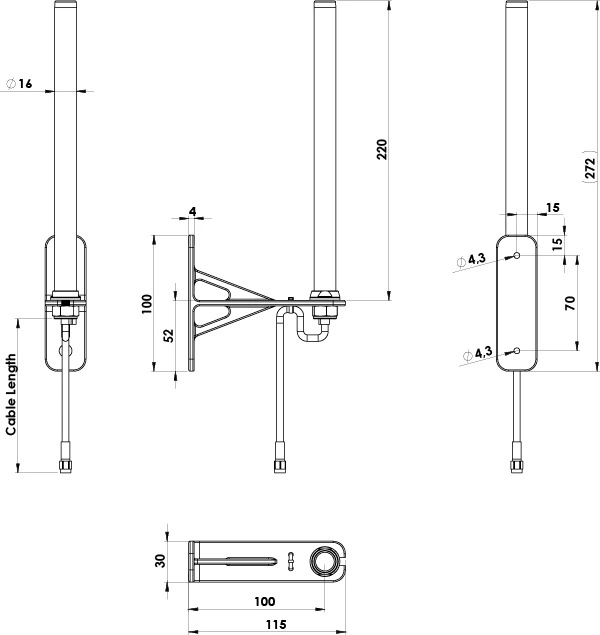

Schéma(s) de l'antenne IoT 868/915MHz 2J2115B-B07H
