Antenne LoRaWAN 868 MHz, WiFi 2.4Ghz, Bluetooth, IP67 traversante omnidirectionnelle
| Gain | 3.7dBi |
|---|---|
| Type de connecteur | SMA (M) |
| Dimensions (mm) | 80 × 74 × 14.7 |
| T° de fonctionnement | -40°C à +85°C |
La 2J6015B‑868‑2.4 est une antenne hautes performances conçue pour couvrir simultanément deux bandes clés de l’IoT : 868 MHz et 2.4 GHz. Cette double compatibilité lui permet de prendre en charge des technologies telles que LoRa®, Sigfox, Zigbee, Wi‑Fi, Bluetooth, LPWAN, ainsi que l’ensemble des protocoles ISM sub‑GHz et 2.4 GHz utilisés dans les systèmes connectés.
Indépendante du plan de masse, l’antenne offre des performances solides dans les deux bandes : En 868 MHz, elle couvre la plage 863–870 MHz avec un return loss d’environ –15.3 dB, un VSWR proche de 1.4:1, une efficacité de ± 50.5 % et un gain de crête d’environ 2.2 dBi. En 2.4 GHz, elle opère dans la plage 2410–2490 MHz, avec un return loss de –14.7 dB, un VSWR d’environ 1.5:1, une efficacité de ± 40.8 %, et un gain de crête de 3.7 dBi.
Omnidirectionnelle, elle offre une polarisation linéaire, une impédance de 50 ohms, et une puissance admissible maximale de 25W, garantissant une marge élevée même pour des applications haute intensité.
Installation
Du point de vue mécanique, l’antenne 2J6015B‑868‑2.4 adopte une structure low‑profile mesurant 80 × 74 × 14.7 mm et se se fixe via un filetage (TH19 par défaut) avec un couple de serrage recommandé de 5 Nm.
Certifiée IP67, et capable de fonctionner dans une plage thermique étendue (-40 °C à +85 °C), son radôme en ASA offre une résistance aux UV et aux intempéries.
L’antenne est livrée en standard avec un connecteur SMA‑Male et un câble LL100 de 300 cm (personnalisables sur demande).
Environnement
Cette gamme d’antenne est fabriquée sans matières dangereuses tout en maintenant une conformité totale avec REACH et RoHS.
Caractéristiques
| Bande(s) (MHz) | 868 | 2400 |
| Fréquence(s) (MHz) | 863-870 | 2410-2490 |

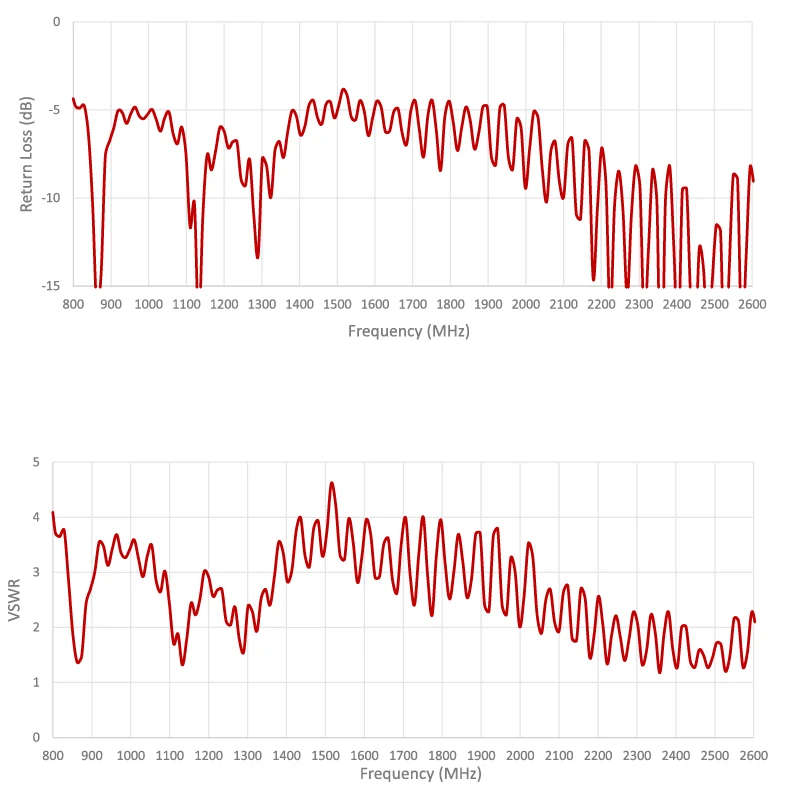

| Perte de retour (dB) | ± -15,3 | ± -14,7 |
| VSWR | ± 1,4:1 | ± 1,5:1 |

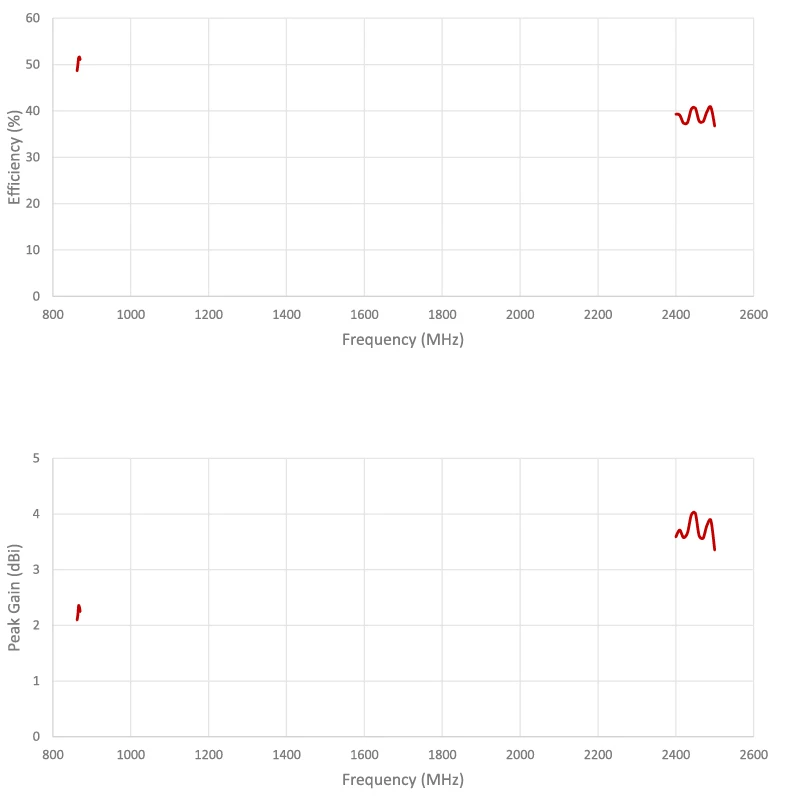

| Efficacité (%) | ± 50,5 | ± 40,8 |
| Gain maximal (dBi) | ± 2,2 | ± 3,7 |

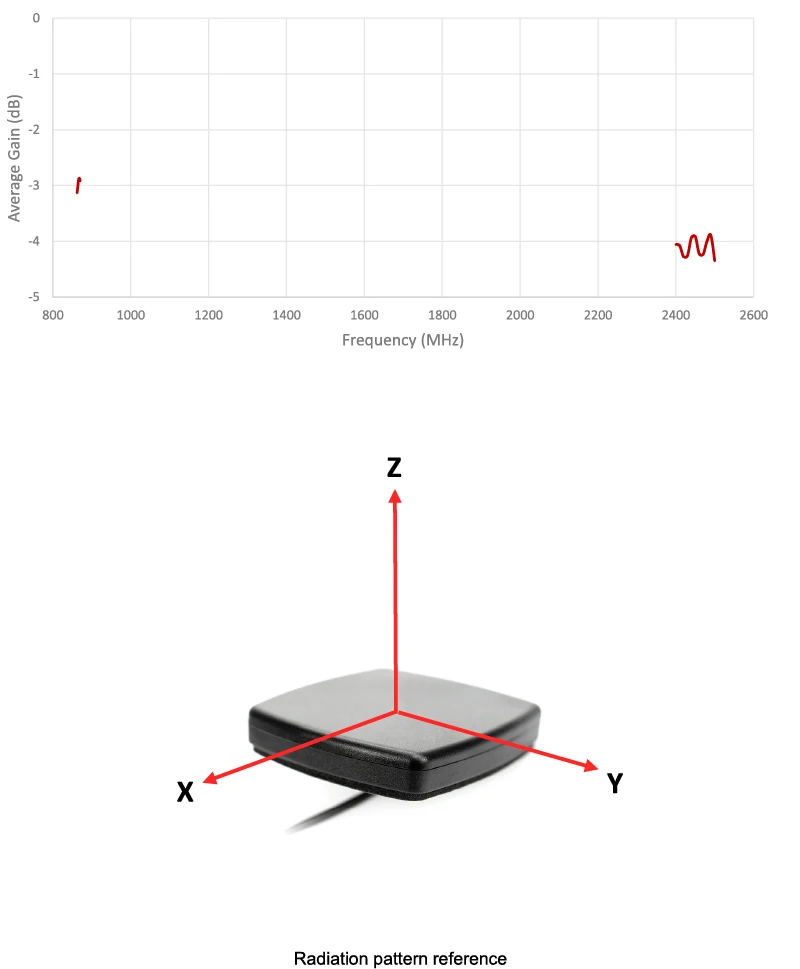

| Gain moyen (dB) | ± -3,0 | ± -4,1 |
| Impédance (Ohms) | 50 | |
| Polarisation | Linéaire | |

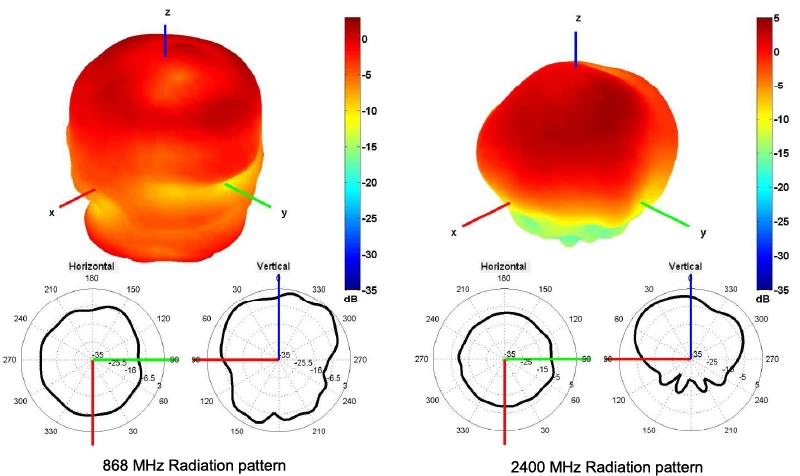

| Diagramme de rayonnement | Omnidirectionnel | |
| Puissance d’entrée maximale (W) | 25 | |
| Connecteur | Connecteur SMA mâle standard (autres connecteurs disponibles) | |
| Longueur du câble | 300 cm Standard (Toutes longueurs de câble disponibles) | |
| Type de câble | LL100 Standard (Autres câbles disponibles) | |
Conditions de mesure de l’antenne :
– Montée sur plaque métallique 30 × 30 × 0.25cm
– 200 cm de câble LL100
– Mesurée dans une chambre anéchoïque 3D certifiée CTIA
Spécifications
| Type de montage | Traversant / Montage à vis |
| Dimensions (mm) | 80 × 74 × 14,7 |
| Couple de serrage max. (Nm) | 5 |
| Matériau radôme | ABS |
| Couleur radôme | Noir |
| T° de fonctionnement (°C) | -40 à +85 |
| T° de stockage (°C) | -40 à +85 |
| Certification | RoHS |
| Indice de protection | IP67 |
Mesures

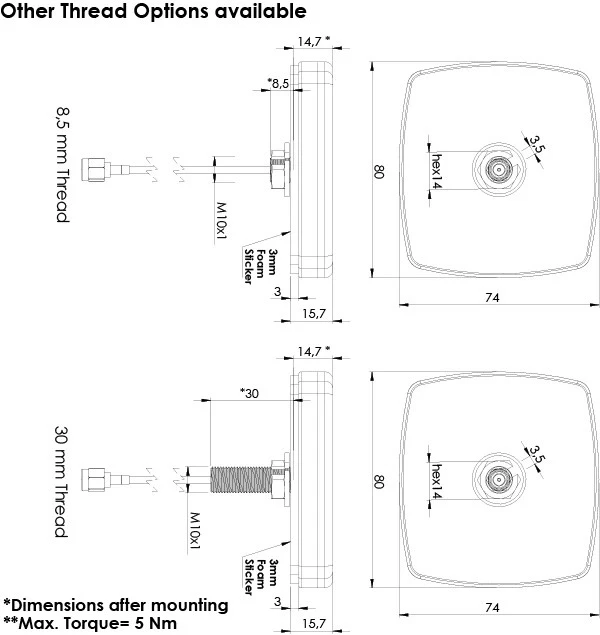

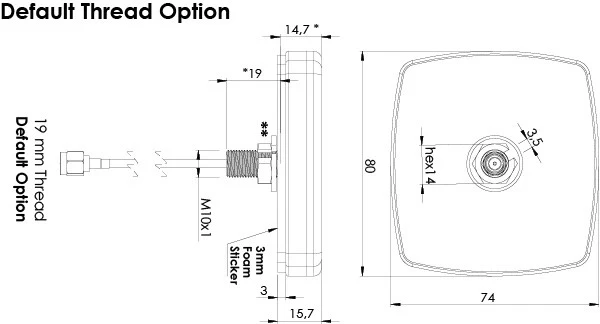

Schéma(s)
