Antenne LPWA : LoRaWAN, SigFox, Zigbee, ISM, RFID, magnétique/adhésive omnidirectionnelle
| Gain | 3.1 dBi |
|---|---|
| Connecteurs | SMA Mâle |
| Dimensions (mm) | 117 × 49.5 × 38 |
| T° de fonctionnement | -40°C à +85°C |
L’antenne IoT 2J6815MP-868 est adaptée aux technologies 868MHz (LoRaWAN™, Sigfox, Zigbee et ISM).
Indépendante du plan de masse, elle est livrée avec 300cm de câble D302 et un connecteur SMA mâle en standard.
Fabriquée avec un matériau ASA de haute qualité et stable aux UV, elle résiste à des températures comprises entre -40°C et +85°C
Environnement
Cette gamme d’antenne est fabriquée sans matières dangereuses tout en maintenant une conformité totale avec REACH et RoHS.
Caractéristiques
| Bande(s) (MHz) | 868 MHz |
| Fréquence(s) (MHz) | 863-870 |
| Perte de retour (dB) | -19,3 |
| VSWR | 1,2:1 |
| Efficacité (%) | 70,3 |
| Gain maximal (dBi) | 3.1 |
| Gain moyen (dB) | -1,5 |
| Impédance (Ohms) | 50 |
| Polarisation | Linéaire |

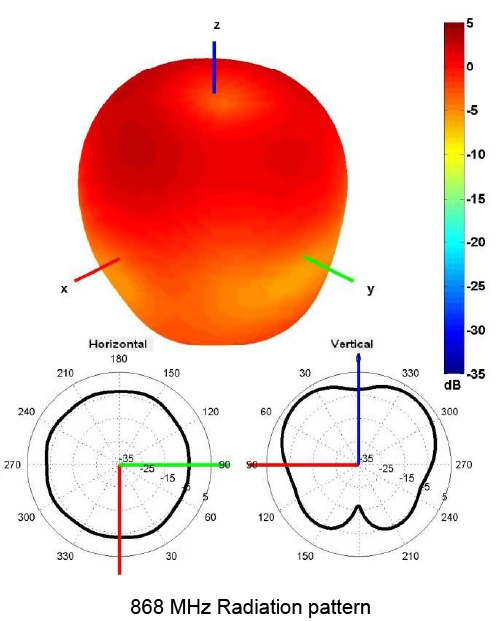

| Diagramme de rayonnement | Omnidirectionnel |
| Puissance d’entrée maximale (W) | 25 |
| Connecteur | Connecteur SMA mâle standard (autres connecteurs disponibles) |
| Longueur du câble | 300 cm Standard (Toutes longueurs de câble disponibles) |
| Type de câble | Norme(s) D302 (Autres câbles disponibles) |
Conditions de mesure de l’antenne :
– Monté sur une plaque métallique de 30 × 30 cm / 200 cm de Câble D302
– Mesurée dans une chambre anéchoïque certifiée CTIA 3D
Spécifications
| Type de montage | Support magnétique/adhésif |
| Dimensions (mm) | 117 × 49,5 × 38 |
| Matériau radôme | ASA |
| Couleur Matériau radôme | Noir |
| T° de fonctionnement (°C) | -40 à +85 |
| T° de stockage (°C) | -40 à +85 |
| Certification(s) | RoHS |

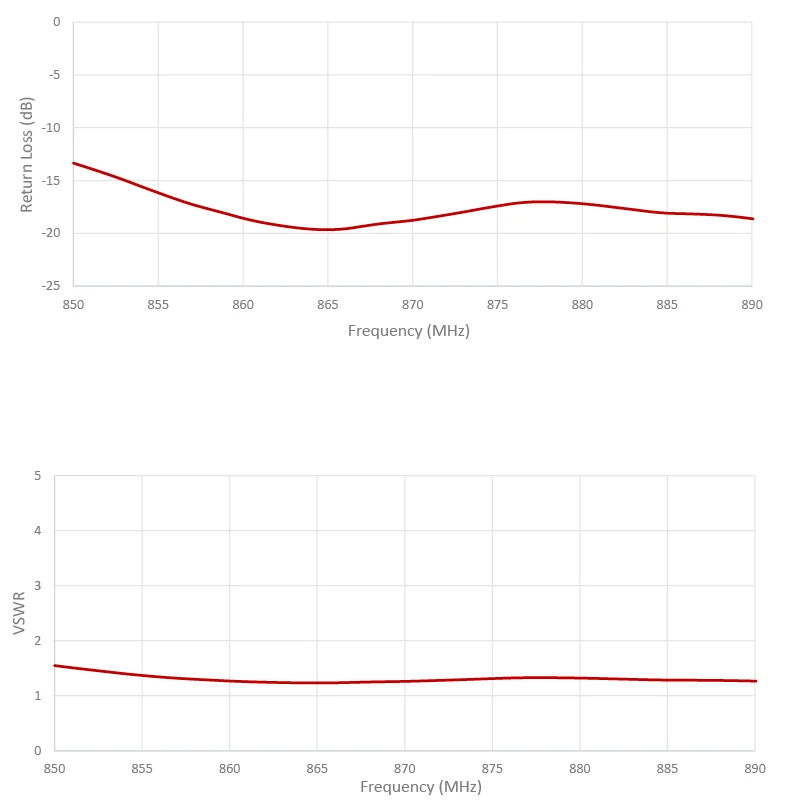

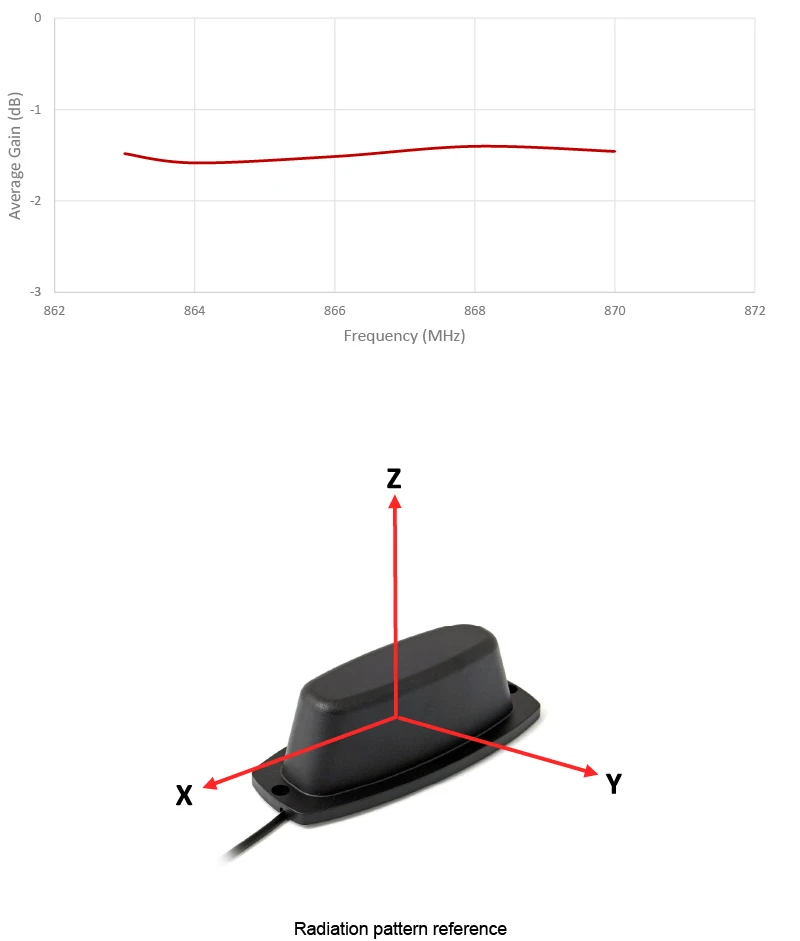

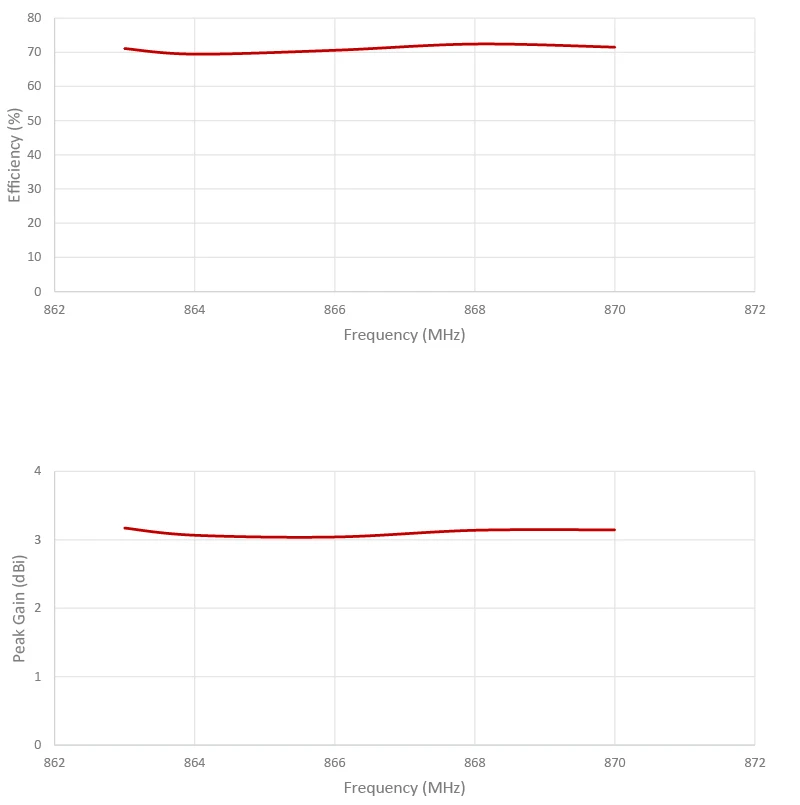

Mesures

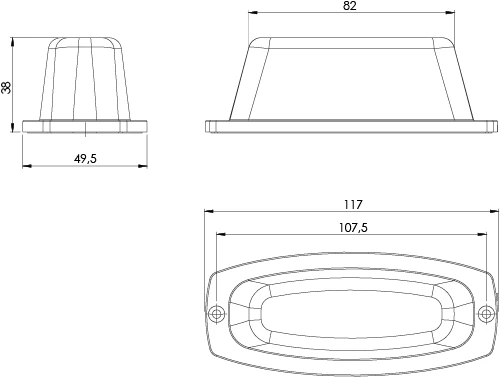

Schéma(s)
