ACW-MT1 : Capteur de télérelève LoRaWAN, Sigfox, LTE-M, NB-IoT : comptage impulsionnel + TOR, IP68
- Compteur impulsionnel + entrée TOR
- LoRaWAN | Sigfox | LTE-M / NB-IoT
- Géolocalisation GNSS (Version cellulaire)
- Intégration MQTT (Version cellulaire)
- Indice de protection IP68
- Autonomie jusqu’à 10 ans
- Dimension : 110 × 85 × 55mm
- Poids : 100g
Le capteur de télérelève ACW‑MT1 est conçu pour mesurer et transmettre les impulsions provenant de compteurs (eau ou d’électricité) équipés d’une sortie impulsionnelle.
En plus de l’entrée de comptage d’impulsions, il dispose d’une entrée Wire‑cut permettant la détection de coupure de câble, augmentant la sécurité et la fiabilité du système.
Le capteur existe via plusieurs références (modèles ACW/CEL‑MT1, ACW/LW8‑MT1 et ACW/SF8‑MT1) selon la technologie radio souhaitée,: LoRaWAN™ ou Sigfox, ou encore NB‑IoT et LTE‑M Cat‑M1.
Versions disponibles
La version cellulaire permet d’inclure une carte SIM et propose en sus des fonctionnalités avancées comme l’intégration directe du protocole MQTT(s), la géolocalisation GNSS (GPS, Galileo, etc.) via ses antennes embarquées, ainsi que la redondance des données et un mode datalogging, ce qui assure la continuité d’exploitation même en cas de perte temporaire de réseau.
Le capteur fournit également un signal visuel indiquant la qualité du réseau et la bonne connexion du dispositif, ce qui permet d’optimiser l’emplacement d’installation et de réduire les interventions de diagnostic.
Alimenté par des piles remplaçables, l’ACW‑MT1 peut atteindre jusqu’à 10 ans d’autonomie, selon la technologie utilisée et les conditions d’exploitation.
Son boîtier robuste certifié IP68 garantit une protection optimale dans les environnements extérieurs ou industriels exposés.
Le capteur transmet ses données à intervalles réguliers, entièrement configurables depuis le réseau, et les versions cellulaires peuvent envoyer les informations directement vers un serveur d’exploitation en MQTT(s).
Le produit peut être configuré localement ou à distance via downlink, et prend en charge la mise à jour firmware à distance (FUOTA).
L’installation est simple et rapide grâce à une approche plug and play avec la possibilité d’une configuration Bluetooth pour un paramétrage rapide et intuitif.
Exemples de cas d’usage
Polyvalent, le capteur de télérelève ACW‑MT1 s’adapte à de nombreux usages, notamment la relève automatique des index de consommation d’eau ou d’électricité, la surveillance d’installations isolées ou encore l’optimisation de la performance énergétique des bâtiments et infrastructures.
Spécifications
| Bandes de fréquence LTE-M | B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B75/B85 |
| Versions radio | • LTEM/NB-IoT : v15 • Sigfox : v2.8.1 • LoRaWAN™ : v1.0.2 revB |
| Fréquence | 863 – 870 MHz |
| Puissance | 25 mW (14 dBm) |
| Débits | • LTE-M : 1119 Kbit/s • NB-IoT: 158.5 Kbit/s • Sigfox : 100 bits/s • LoRaWAN™ : 250 bit/s à 5.5 Kbit/s |
Consommation | |
| Mode(s) Tx | • LTE-M/NB-IoT : 45 mA • Sigfox : 60mA • LoRaWAN™ : 30 mA |
| Mode(s) stockage | • LTE-M/NB-IoT : 13 uA • Sigfox : 15 μA • LoRaWAN™ : 15 μA |
| Mode(s) Rx | • LTE-M/NB-IoT : 45 mA • Sigfox : 50mA • LoRaWAN™ : 5 mA |
Caractéristiques physiques | |
| Monitoring | 1 entrée de comptage d’impulsions + 1 entrée Wire cut |
| Antenne | Intégrée (¼ d’onde) |
| Température | • -20°C à B18+55°C (fonctionnement) • -40°C à +70°C (stockage) |
| Fixation | Murale |
| Indice de protection | IP68 |
| Alimentation | 2 pack de piles Lithium 3,6V / 7,2 Ah |
| Autonomie | Jusqu’à 10 ans d’autonomie* |
| Dimensions | 110 × 85 × 55mm |
| Poids | 100g |
| Configuration | Configuration locale ou par Downlink FUOTA (Firmware Update Over The Air) |
*l’autonomie d’un produit dépend de plusieurs facteurs externes (température et humidité ambiantes, fréquence d’émission, qualité réseau,…)

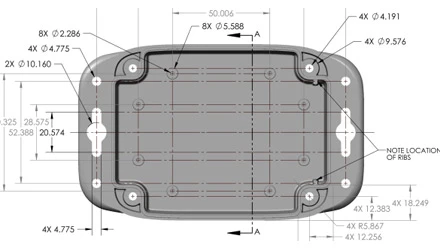

Schéma(s)
