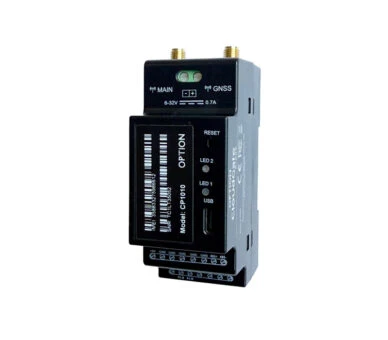

CloudGate Probe Cellular : Passerelle Smart Metering : RS-485, M-BUS, GPIO vers NB-IoT / LTE Cat M1
- Communication LTE Cat M1 / NB2
- Interface Modbus RS485, M-Bus ou P1
- Récepteur GNSS intégré
- E/S CMOS 0.3 – 3V configurable
- Alimentation par Bus 34V
- 2× antennes SMA
- Poids : 74g
Existe en version LoRaWAN
Pourquoi choisir la passerelle Smart Metering CloudGate Probe Cellular ?
La CloudGate Probe Cellular est une passerelle intégrant une connectivité LTE Cat-M1/NB2, d’une interface Modbus, M-Bus ou P1 et des E/S numériques et analogiques configurables.
Conçue pour collecter les données d’un large éventail de compteurs, cette passerelle les transmet vers la plateforme IoT de votre choix afin d’assurer la supervision à distance des équipements industriels du bâtiment.
Elle prend également en charge diverses fonctions de contrôle pour les équipements CVC, les relais, les vannes ou d’autres systèmes techniques.
Connectivité de la CloudGate Probe Cellular : RS-485 et NB-IoT
Équipée d’un modem cellulaire LTE Cat-M1/NB2, la passerelle prend en charge les bandes EU (B1, B3, B8, B20, B27 et B28) et US (B2, B4, B5, B12, B13, B25, B26, B66 et B71). L’antenne cellulaire se raccorde au moyen d’un connecteur SMA.
Suivi satellitaire de la CloudGate Probe Cellular
Un récepteur GNSS est intégré afin d’assurer les fonctions de localisation via les constellations GPS, Glonass, Beidou et Galileo. Le raccordement de l’antenne GNSS utilise également une interface SMA dédiée.
🖧 Interfaces de la passerelle Smart Metering CloudGate Probe Cellular
Les interfaces disponibles varient selon la version choisie. La version Modbus intègre une liaison RS-485 demi-duplex sur bornier à vis permettant la communication avec des automates, des compteurs et d’autres équipements industriels compatibles Modbus RTU.
La version M-Bus dispose d’une fonction mini-maître avec alimentation bus 34 V intégrée et permet le raccordement de jusqu’à quatre Unit Loads via un bornier à vis.
La version P1 est dédiée à la collecte des données de compteurs intelligents grâce à une interface trois broches, pouvant être associée à un adaptateur RJ11 optionnel selon les besoins d’installation.
En complément, l’équipement embarque des entrées analogiques configurables compatibles avec les signaux 0 à 3,3 V, 0 à 10 V et 4 à 20 mA.
Des entrées numériques configurables prenant en charge les contacts secs, les compteurs d’impulsions S0 ainsi que les signaux CMOS 0 à 3,3 V sont également disponibles.
Selon la version, une ou deux sorties numériques configurables peuvent être utilisées pour commander des relais, des actionneurs ou d’autres équipements tiers. Ces sorties prennent en charge les modes CMOS 0 à 3,3 V et Open Drain jusqu’à 250 mA.
📊 Gestion, supervision et intégration IoT de la passerelle Smart Metering CloudGate Probe Cellular
La CloudGate Probe Cellular peut remonter les mesures de consommation énergétique, les états d’équipements et différents paramètres techniques afin de centraliser la supervision à distance.
La configuration de l’appareil peut être réalisée via MQTT ou par l’intermédiaire de son port USB-C.
🧩 Fonctionnalités avancées de la passerelle Smart Metering CloudGate Probe Cellular
Une alimentation de secours Last-Gasp assure plus de dix secondes de fonctionnement après une coupure électrique. Cette fonction garantit l’émission d’informations critiques liées à la perte d’alimentation.
Une sortie 5 V peut également être utilisée pour alimenter des capteurs externes jusqu’à 100 mA sur les variantes Modbus et M-Bus.
🔌 Alimentation & Consommation de la passerelle Smart Metering CloudGate Probe Cellular
L’appareil fonctionne sous une alimentation de 6 à 32 VDC et affiche une consommation maximale de 4 W. Une sortie 5 V dédiée peut être utilisée pour alimenter directement des capteurs ou des équipements externes.
🛠️ Installation de la passerelle Smart Metering CloudGate Probe Cellular
Grâce à son format rail DIN de deux modules, l’équipement s’intègre facilement dans les armoires électriques, les coffrets de comptage et les installations techniques. Son boîtier en PC/ABS, associé à un poids d’environ 74 g, simplifie le déploiement.
Conçu pour une utilisation en intérieur, il fonctionne entre -20 °C et +60 °C, supporte une humidité de 5 % à 95 % sans condensation et bénéficie d’un indice de protection IP20.
🧾 Certifications de la passerelle Smart Metering CloudGate Probe Cellular
La passerelle CloudGate Probe Cellular est conforme aux exigences RoHS, REACH et WEEE. Elle bénéficie également des certifications CE (RED-DA), FCC, ISED ainsi que des homologations requises par plusieurs opérateurs américains.
💡 Exemples de cas d’usage de la passerelle Smart Metering CloudGate Probe Cellular
La CloudGate Probe Cellular permet la télérelève des compteurs d’électricité, d’eau, de gaz et de chaleur, ainsi que la supervision d’équipements techniques tels que les pompes à chaleur, les chaudières ou les systèmes de ventilation.
📋 Spécifications de la passerelle Smart Metering CloudGate Probe Cellular
Réseaux | |
| Modem | • LTE Cat M1 / Cat NB2 • Bandes EU : B1/B3/B8/B20/B27/B28 • Bandes US : B2/B4/B5/B12/B13/B25/B26/B66/B71 • Autres bandes disponibles sur demande • Connecteur d’antenne SMA |
| GNSS | • GPS, Glonas, Beidou, Galileo • Connecteur d’antenne SMA |
Interface(s) | |
| Mini-maître M-Bus | • Alimentation par bus 34 V • Jusqu’à 4 charges unitaires (Unit Loads) • Connexion par bornier à vis |
| Interface Modbus | • RS485 • Semi-duplex • Connexion par bornes à vis |
| Interface P1 | • 3 broches • Adaptateur RJ11 en option |
| Entrée(s)analogique | • Configurable • Conversion d’entrée 0-3,3 V • Conversion d’entrée 0-10 V • Conversion d’entrée 4-20 mA • Entrée(s) numérique à contact sec |
| Entrée(s) numérique | • Configurable • Entrée(s) CMOS 0-3,3 V • Entrée à contact sec |
| Sortie(s) numériques* | • Configurable • Sortie(s) CMOS 0-3,3 V • Sortie à drain ouvert (< 250 mA) |
| 5V | • Peut être utilisé comme alimentation 5 V pour les capteurs (100 mA max.) en versions Modbus et M-bus • Peut être utilisé comme alimentation 5 V pour la sonde CloudGate en version P1 |
| Alimentation de secours | Alimentation de secours de dernière minute offrant une autonomie de plus de 10 secondes après une coupure de courant |
| Port(s) USB C | Oui |
Alimentation | |
| Alimenté en courant continu | 6-32V |
| Consommation maximale | 4W |
Informations mécaniques | |
| Format / Montage | Dispositif montable sur rail DIN de 2 U de large |
| Matériel | PC/ABS |
| Poids | 74 g |
Informations environnementales | |
| T° de fonctionnement | -20°C à 60°C |
| Humidité | 5 % à 95 % d’humidité relative (sans condensation) |
| Indice de protection | IP20 |
| Certificats | Directive CE sur les équipements radio (RED) 2014/53/UE, RoHS/REACH, DEEE |
* 1 sortie dans le cas de la variante P1, 2 sorties dans le cas de la variante Modbus ou M-Bus.
