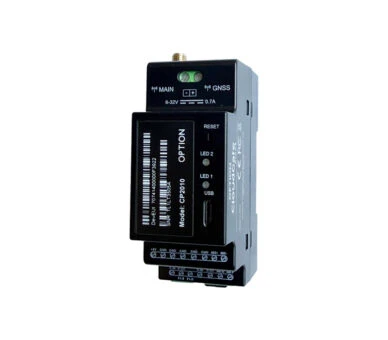

CloudGate Probe : Passerelle Smart Metering : RS-485, M-BUS, GPIO vers LoRaWAN
- Communication LoRaWAN Class C
- 868 MHz ou 915 MHz
- Interface Modbus RS485, M-Bus ou P1
- E/S CMOS 0.3 – 3V configurable
- Alimentation par Bus 34V
- 1× antennes SMA
- Poids : 74g
Existe en version NB-IoT / LTE-M
Pourquoi choisir la passerelle Smart Metering CloudGate Probe ?
La CloudGate Probe LoRaWAN™ est une passerelle équipée d’une interface Modbus, M-Bus ou P1 et d’entrées/sorties numériques et analogiques IoT.
Conçu pour les applications de smart building et de gestion technique des bâtiments, ce dispositif assure la collecte, la transmission et le pilotage d’équipements distants via un réseau LoRaWAN™.
Grâce à ses différentes variantes, le CloudGate Probe LoRaWAN™ permet de raccorder des compteurs, capteurs et actionneurs à une plateforme.
Elle prend également en charge diverses fonctions de contrôle pour les équipements CVC, les relais, les vannes ou d’autres systèmes techniques nécessitant une supervision et une commande à distance
Connectivité de la CloudGate Probe : RS-485 et LoRaWAN
Le dispositif communique via les bandes LoRa® 868 MHz ou 915 MHz selon la région d’utilisation.
Elle s’appuie sur le protocole LoRaWAN™ 1.0.3 et fonctionne en classe C, permettant une réception quasi permanente des commandes envoyées depuis le réseau.
🖧 Interfaces de la passerelle Smart Metering CloudGate Probe
La passerelle CloudGate Probe est disponible en plusieurs versions intégrant soit une interface Modbus RTU sur RS-485, soit une interface M-Bus filaire, soit une interface P1 dédiée aux compteurs intelligents.
Les raccordements s’effectuent au moyen de borniers à vis, tandis que la version P1 peut recevoir un adaptateur RJ11 optionnel.
L’équipement dispose également d’une interface USB-C utilisée pour la configuration locale et la maintenance.
📊 Gestion, supervision et intégration IoT de la passerelle Smart Metering CloudGate Probe
Grâce à ses fonctions de communication et de collecte de données, elle facilite la supervision à distance des systèmes de comptage, des bâtiments et des actifs techniques. Son paramétrage peut être effectué par l’interface USB ou à distance via des downlinks LoRaWAN™.
🧩 Fonctionnalités avancées de la passerelle Smart Metering CloudGate Probe
Les entrées analogiques sont configurables pour les signaux 0-3,3 V, 0-10 V et 4-20 mA. Des entrées numériques compatibles contact sec sont également disponibles. Les sorties numériques configurables prennent en charge des sorties CMOS 0-3,3 V ou Open Drain jusqu’à 250 mA.
Une alimentation de secours intégrée permet en outre de maintenir le fonctionnement de l’équipement durant plus de 10 secondes après une coupure d’alimentation.
📈 Performances de la passerelle Smart Metering CloudGate Probe
L’interface M-Bus fonctionne en mode mini-maître avec une alimentation de 34 V et la prise en charge de jusqu’à quatre Unit Loads.
L’interface Modbus repose sur une liaison RS-485 half-duplex adaptée aux applications industrielles.
🔌 Alimentation & Consommation de la passerelle Smart Metering CloudGate Probe
La CloudGate Probe fonctionne avec une alimentation de 6 à 32 VDC et affiche une consommation maximale de 4 W.
Une sortie 5 V est également disponible pour alimenter des capteurs externes ou certains équipements raccordés.
🛠️ Installation de la passerelle Smart Metering CloudGate Probe
Le boîtier est conçu pour un montage sur rail DIN et occupe une largeur de deux unités.
Fabriqué en PC/ABS, elle affiche un poids de 74 g facilitant son intégration dans les armoires et coffrets techniques.
L’appareil est destiné à une utilisation intérieure avec un indice de protection IP20 et elle fonctionne dans une plage de température comprise entre -20 °C et +60 °C avec une humidité relative de 5 à 95 % sans condensation.
🧾 Certifications de la passerelle Smart Metering CloudGate Probe
La passerelle CloudGate Probe est conforme aux exigences CE et à la directive européenne RED 2014/53/EU. Elle répond également aux réglementations RoHS, REACH et WEEE relatives à la sécurité radio, aux substances dangereuses et au traitement des déchets électroniques.
💡 Exemples de cas d’usage de la passerelle Smart Metering CloudGate Probe
Déployée dans un bâtiment tertiaire, un site industriel ou une infrastructure publique, la CloudGate Probe permet de remonter les données de compteurs d’eau, de gaz, d’électricité ou de chaleur via les interfaces Modbus, M-Bus ou P1.
📋 Spécifications de la passerelle Smart Metering CloudGate Probe
Réseaux | |
| LoRa | • Régions 868 MHz ou 915 MHz • Antenne externe (SMA-RP) • Protocole(s) LoRaWAN™ 1.0.3 • LoRaWAN™ classe C |
Interface(s) | |
| Mini-maître M-Bus | • Alimentation par bus 34 V • Jusqu’à 4 unités de charge • Connexion par bornes à vis |
| Interface Modbus | • RS485 • Semi-duplex • Connexion par bornes à vis |
| Interface P1 | • 3 broches • Adaptateur RJ11 en option |
| Entrée(s) analogique | • Configurable • Conversion d’entrée 0-3,3 V • Conversion d’entrée 0-10 V • Conversion d’entrée 4-20 mA • Entrée(s) numérique à contact sec |
| Entrée(s) numérique | • Configurable • Entrée(s) CMOS 0-3,3 V • Entrée à contact sec |
| Sortie(s)s numériques* | • Configurable • Sortie(s) CMOS 0-3,3 V • Sortie à drain ouvert (< 250 mA) |
| 5V | • Peut être utilisé comme alimentation 5 V pour les capteurs (100 mA max.) en versions Modbus et M-bus • Peut être utilisé comme alimentation 5 V pour la sonde CloudGate en version P1 |
| Alimentation de secours | Alimentation de secours de dernière minute offrant une autonomie de plus de 10 secondes après une coupure de courant |
| Port USB C | Oui |
Alimentation | |
| Alimenté en courant continu | 6-32V |
| Consommation maximale | 4W |
Informations mécaniques | |
| Format / Montage | Dispositif montable sur rail DIN de 2 U de large |
| Matériel | PC/ABS |
| Poids | 74 g |
Informations environnementales | |
| T° de fonctionnement | -20°C à 60°C |
| Humidité | 5 % à 95 % d’humidité relative (sans condensation) |
| Indice de protection | IP20 |
| Certificats | Directive CE sur les équipements radio (RED) 2014/53/UE, RoHS/REACH, DEEE |
* 1 sortie dans le cas de la variante P1, 2 sorties dans le cas de la variante Modbus ou M-Bus.
