WT304 : Thermostat LoRaWAN pour ventilo-convecteurs et vannes proportionnelles 0-10V avec écran E-ink
- Thermostat connecté avec capteurs intégrés : T°/HR
- Pilotage de ventilo-convecteurs 2/4 tubes + ventilateurs EC
- 1× entrée pour sonde NTC, 1× entrée digitale (dry contact)
- Sortie analogique 0-10 V,
- Compatible vanne proportionnelle 0-10 V
- Version pour vanne électrique ON/OFF 2 ou 3 fils : WT303
- Écran E-ink de 2,7 pouces
- Programmation avancée avec 8 programmes et jusqu’à 16 plages horaires par programme
Le thermostat IoT WT304 offre un contrôle des ventilo-convecteurs dans des systèmes à 2 ou 4 tuyaux et se distingue par sa sortie analogique 0-10V qui permet de piloter des vannes modulantes et des ventilateurs EC ou AC à trois vitesses.
Doté d’un écran E-Ink de 2,7 pouces, il offre une programmation avancée avec 8 plans et jusqu’à 16 plages horaires par plan.
Il dispose de capteurs internes pour la température et l’humidité, d’une entrée pour sonde NTC externe et d’un contact sec permettant l’intégration de dispositifs comme un détecteur d’ouverture de fenêtre.
Exemples de cas d’usage

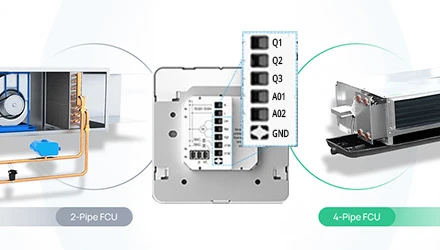

Gestion des FCU et vannes 0-10V
Le WT304 est conçu pour piloter efficacement des ventilo-convecteurs dans des systèmes à 2 ou 4 tuyaux, ce qui lui permet de gérer à la fois le chauffage et le refroidissement.
Il contrôle les ventilateurs en mode trois vitesses ou en mode EC via sortie analogique, offrant une modulation fine pour ajuster la puissance en fonction des besoins réels.
L’un de ses atouts majeurs est la sortie analogique 0-10 V, qui permet de commander des vannes modulantes et des ventilateurs EC.

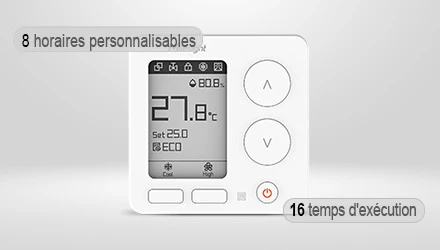

Gestion intelligente
En comparant la température de consigne à la température ambiante (mesurée par le capteur intégré ou une sonde externe connectée au port NTC) le WT304 assure à la fois une gestion proactive et un contrôle automatique.
Il propose 8 plages horaires personnalisables, chacune pouvant inclure jusqu’à 16 temps d’exécution.
Le contact sec peut quant à lui être utilisé avec un détecteur magnétique de fenêtre par exemple, permettant au thermostat de modifier son comportement, en coupant le chauffage ou la climatisation lorsqu’une fenêtre est ouverte.
Points forts
- Compatible ventilo-convecteurs 2/4 tubes,
- Sortie analogique 0-10 V,
- Entrée pour sonde NTC externe,
- Supporte les ventilateurs à 3 vitesses ou EC,
- Programmation avancée : 8 programmes, 16 plages horaires.
- Affichage : température, humidité, mode de fonctionnement et vitesse du ventilateur,
- Contrôle intelligent : réglage auto/manuel, détection fenêtre, antigel, verrouillage enfant,
- Connectivité LoRaWAN™®, BACnet et protocole D2D.
Spécifications
Fonction thermostat | |
| Ventilo-convecteurs compatible | • Unités de ventilo-convecteurs (FCU) à 2 et 4 tubes avec ventilateurs à 1 ou 3 vitesses • Ventilateurs EC (0-10 V) Pour plus d’informations, consultez le vérificateur de compatibilité. |
| Vannes compatibles | • Vannes intégrales proportionnelles 0-10 V, • Vannes motorisées marche/arrêt à 2 ou 3 fils |
| Amplificateurs de relais | • Résistance : 4 A • Inductance : 3 A |
| Plage de contrôle de la température | 5°C ± 35°C |
| Mode(s) de contrôle de la température | • Chauffage • Climatisation • Ventilation |
| Mode(s) ventilateur | • Faible • Moyen • Élevé • Automatique |
Autres | |
| Entrée(s) | 1× entrée NTC 3950 de 10 kΩ ± 1 %, 1× entrée DI (contact sec) pour commutateurs à carte, commutateurs magnétiques, etc. (uniquement pour commutateurs ou boutons physiques) |
| Fonctionnalités avancées | • Programmation locale • Protection antigel • Détection d’ouverture de fenêtre • Temporisation du ventilateur • Contrôle de la température et déshumidification |
Température | |
| Fonctionnement | Technologie CMOSens numérique (MEMS) |
| Plage | -20°C ± 60°C |
| Précision | • ± 0,5 °C (0 °C ± 60 °C) • ± 1 °C (-20 °C ~ 0 °C) |
| Résolution | 0,1°C |
Humidité | |
| Fonctionnement | Technologie CMOSens numérique (MEMS) |
| Plage | 0 % – 100 % HR |
| Précision | • Humidité relative typique ± 2 %, • Humidité relative maximale ± 5 % |
| Résolution | 0,1 % HR |
Transmission sans fil | |
| Protocole(s) | LoRaWAN™®, Milesight D2D |
| Antennes | Antennes internes |
| Fréquences | CN470/EU868/RU864/1N865/AU915/US915/KR920/A5923-1&2&3&4 |
| Puissances d’émission | • 16 dBm (868 MHz) • 19 dBm (470 MHz) • 22 dBm (915 MHz) |
| Sensibilité | -137 dBm |
| Modes | Classe C OTAA/ABP |
Boîtier | |
| Écran | Écran E-ink Noir et blanc de 2,7 pouces |
| Boutons | • Mise en marche/arrêt du système FCU • Réglage de la température (augmentation/diminution) • Sélection du mode de contrôle de la température • Sélection du mode de ventilation • Redémarrage et réinitialisation. |
| Indicateur LED(s) | 1× Indicateur de réinitialisation/redémarrage |
| USB | 1× port USB-C pour console |
Logiciel | |
| Configuration | NFC via application mobile ou liaison descendante |
| Fonctionnalités avancées | • Alarme de seuil • Verrouillage enfant • Multidiffusion • Contrôleur D2D • Agent D2D • Mode(s) capteur externe, • Réception de données du capteur D2D • FUOTA |
Caractéristiques physiques | |
| Alimentation | 100 ± 240 V CA, 50 ~ 60 Hz |
| T° de fonctionnement | -20°C ± 60°C (Écran à encre électronique : 0°C ~ 40°C) |
| Humidité relative | ± 95 % (sans condensation) |
| Protection contre les infiltrations | IP20 |
| Couleur et matière | Blanc, PC + ABS (UL94 V0) |
| Dimensions | 86 × 86 × 42 mm |
| Connexion filaire | AWG 14-26 |
| Installation | • Boîtier carré de 86 mm ou boîtier rond européen de 60 mm ; • Montage mural avec boîtier 118 ou 120 mm via plaques murales (en option) |
Installation

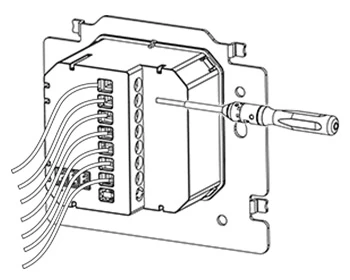

Connexion des fils

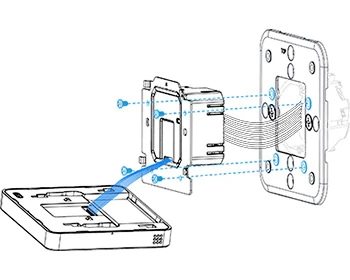

Montage mural

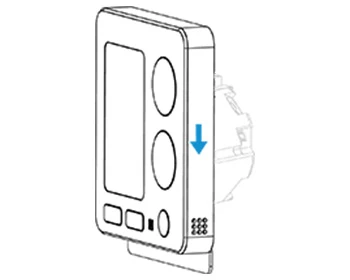

Accroché

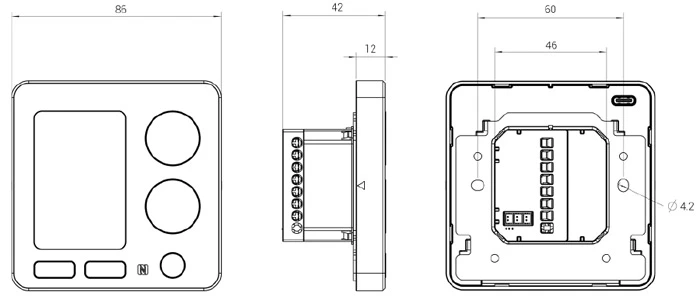

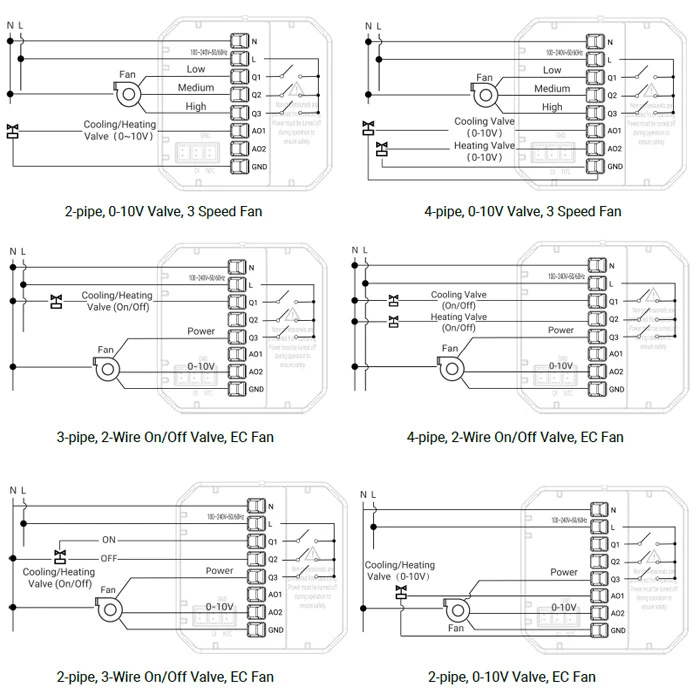

Schémas
