ACW-MR2-EX : Capteur LoRaWAN/Sigfox certifié ATEX, 2 entrées : comptage impulsionnel + TOR, IP65
- Télérelève de compteurs et TOR
- Transmission LoRaWAN ou Sigfox
- Certifiée ATEX Zone 2
- Antenne intégrée
- Indice de protection IP65
- Autonomie jusqu’à 7 ans
- Dimensions : 177 × 55 × 55mm
- Poids : 100g
Le ACW-MR2-EX est un capteur IoT industriel certifié ATEX II 3 G IIB T4 Gc conçu pour la télérelève des compteurs à impulsions et la détection d’états TOR dans les environnements exigeants et potentiellement explosifs.
Il fonctionne à partir d’une batterie interchangeable certifiée ATEX, de type SAFT, garantissant un usage sûr en milieux sensibles.
Grâce à ses deux entrées permettant soit la détection d’impulsions, soit la surveillance d’états logiques, c’est un module polyvalent répondant à un large éventail d’applications industrielles, urbaines et bâtimentaires.
Communiquant via LoRaWAN™ ou Sigfox, l’ACW-MR2-EX assure une transmission longue portée fiable avec une autonomie pouvant aller jusqu’à 7 ans, selon la configuration.
Conçu pour une installation simple et rapide (mural, tube ou rail‑DIN selon les variantes), ce capteur bénéficie d’un boîtier robuste IP65 offrant une protection efficace contre la poussière et l’humidité, et acceptant une installation intérieure comme extérieure.
La configuration peut être réalisée localement ou à distance, facilitant son intégration dans tout projet IoT existant.
Exemples de cas d’usage
Spécifications
| Fréquence | 865 – 870 MHz |
| Puissance | 25 mW (14 dBm) |
| Débit | Sigfox: 100 bps LoRaWAN™: 300 bit/s à 10 Kbit/s |
| Monitoring | 2 entrées configurables en comptage impulsionnel ou mode ToR 1 entrée Wirecut |
| Mode(s) | Emissions périodiques & datalogging |
| Configuration | Downlink |
| Option | CAB/MTRGAZ1 – Câble avec connecteur Binder |
| Plug & Play | Installation en moins de 10 minutes |
Consommation LoRaWAN™ | |
| Mode(s) Tx | 76 mA |
| Mode(s) Rx | 29 mA |
| Mode(s) veille | 2,5 µA |
| Courant d’alimentation radio active | 50mA max pendant 6 secondes |
| Tension entrées digitales | 3,6V max |
Consommation Sigfox | |
| Mode(s) Tx | 60 mA |
| Mode(s) Rx | 35 mA |
| Mode(s) veille | 1,5 µA |
| Courant d’alimentation radio active | 50mA max pendant 6 secondes |
| Tension entrées digitales | 3,6V max |
Caractéristiques physiques | |
| Dimensions | 177 × 55 × 55mm |
| Antenne | Intégrée (¼ d’onde) |
| Température | -20°C à +55°C (fonctionnement) -40°C à +70°C (stockage) |
| Fixation | Murale, tube, Rail-DIN |
| Boitier | IP 65 |
| Certification | ATEX zone 2 |
| Batterie | 1 pile Lithium certifiée ATEX (interchangeable) |
| Autonomie* | > 7 ans* |
| Poids | 100g |
*l’autonomie d’un produit dépend de plusieurs facteurs externes (température et humidité ambiantes, fréquence d’émission, qualité réseau,…)
Plateforme IoT dédiée
La plateforme Atim Cloud Wireless permet le paramétrage à distance du capteur et la configuration d’alertes en fonction de seuils définis.
Elle facilite l’acquisition, la gestion et l’exploitation des données des capteurs et dispositifs IoT.
Elle permet de visualiser, contrôler, monitorer et analyser toutes les données relevées par le capteur.
Il est également possible d’extraire des rapports d’analyse et d’historique au format PDF, Excel et CSV.
Un système de hiérarchisation des comptes permet de simplifier les restrictions d’accès entre utilisateurs et administrateurs.

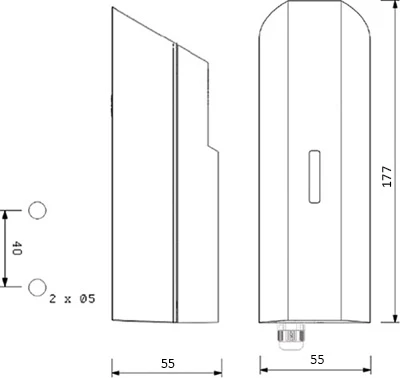

Schéma(s)
